| 產地 | 浙江 |
|---|---|
| 產品認證 | CE ISO2000 ROSE |
| 額定電壓 | 380V |
| 防護等級 | IP54 IP56 IP65或更高 |
| 規格 | 可定制 |
| 適用范圍 | 工業機器，機器人，單晶爐，吊機，醫療設備 |
| 品牌 | 百旋 |
| 型號 | HSR50120 |
| 加工定制 | 是 |
HSR50120帽型系列精密導電滑環
采用先進的纖刷技術設計及制造
獨特的機械電氣結構，防塵防水
完全滿足 360 度無限制旋轉的動力，控制及數據信號傳輸
可完全滿足客戶的要求定制
超長的使用壽命和免維護運轉
各項技術指標達到國外同類產品

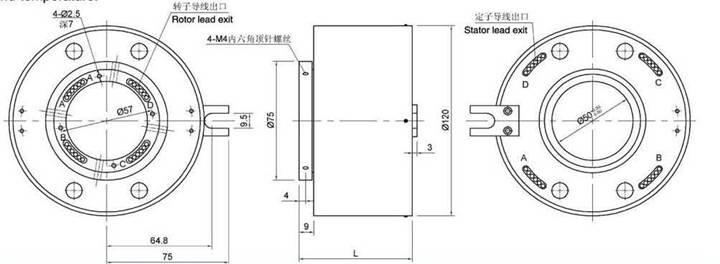

HSR50120 系列精密導電滑環尺寸圖：
電氣性能
額定電壓(動力環): 380V AC/DC或更高
額定電壓(信號環): 240V AC/DC
導 線 規 格: UL 鍍錫鐵氟龍
絕 緣 電 阻: ≥2500 MΩ@500V DC
額 定 電 流: 10A，15A每路或信號混合
耐 壓 強 度: 兩路之間≥1000V@ 50Hz
電 氣 噪 音: 最大100 MΩ@6VDC,電流50mA
機械性能
通 路 數: 1-80路或按客戶要求
工作速度: 600RPM
工作溫度: -40 ℃ ---- +80 ℃
工作濕度: 65% RH 或更高
觸點材料: 金/ 銀合金
導線長度: 標準500mm或客戶要求
殼體材料: 鋁合金/工程塑料/不銹鋼
力 矩: ≤ 10g. M (參考值)
防護等級: IP51,IP54, IP65或更高
產品型號 | 功率(10A、5A) | 信號 S(2A) | 總通路 | L--滑環長度 |
HSR50120—6P | 6 | --- | 6 | 70 |
HSR50120—12S | --- | 12 | 12 | 70 |
HSR50120—6P/12S | 6 | 12 | 18 | 100 |
HSR50120—12P | 12 | --- | 12 | 100 |
HSR50120—24S | --- | 24 | 24 | 100 |
HSR50120-18P | 18 | --- | 18 | 130 |
HSR50120-12P/12S | 12 | 12 | 24 | 130 |
HSR50120-6P/24S | 6 | 24 | 30 | 130 |
HSR50120-36S | --- | 36 | 36 | 130 |
HSR50120-24P | 24 | --- | 24 | 160 |
HSR50120-18P/12S | 18 | 12 | 30 | 160 |
HSR50120-12P/24S | 12 | 24 | 36 | 160 |
HSR50120-6P/36S | 6 | 36 | 42 | 160 |
HSR50120-48S | --- | 48 | 48 | 160 |
HSR50120-30P | 30 | --- | 30 | 180 |
HSR50120-24P/12S | 24 | 12 | 36 | 180 |
HSR50120-18P/24S | 18 | 24 | 42 | 180 |
HSR50120-12P/36S | 12 | 36 | 48 | 180 |
HSR50120-6P/48S | 6 | 48 | 54 | 180 |
HSR50120-60S | --- | 60 | 60 | 180 |
HSR50120-36P | 36 | -- | 36 | 220 |
HSR50120-30P/12S | 30 | 12 | 42 | 220 |
HSR50120-24P/24S | 24 | 24 | 48 | 220 |
HSR50120-18P/36S | 18 | 36 | 54 | 220 |
HSR50120-12P/48S | 12 | 48 | 60 | 220 |
HSR50120-6P/60S | 6 | 60 | 66 | 220 |
HSR50120-72S | -- | 72 | 72 | 220 |
如有特殊的安裝尺寸和信號傳輸，請?zhí)岢鼍唧w要求，我們?yōu)槟?b style="line-height:1.5;">設計制作！
