| 產品認證 | CE ISO2000 ROSE |
|---|---|
| 適用范圍 | 工業機器，機器人，單晶爐，吊機，醫療設備 |
| 品牌 | 百旋 |
| 型號 | HSR50120-36 |
| 加工定制 | 是 |
HSR50120 系列精密導電滑環
用于任何旋轉體的微小電壓、高頻、EMF、熱電偶、電腦信號、Strain gauge、電流、
Inter Bus,Can-Bus,Profibus,RS422,RS485,PLC 控制, 數字/模擬視頻、數字音頻、
千兆以太網、重量傳感器信號及電力的接續。
完全滿足360度無限制旋轉的動力、控制及數字信號混合傳輸；采用先進的纖刷技術，免維護，無需潤滑油；每路多點接觸，低接觸壓力，低噪音和低接觸磨損，超長的使用壽命；標準化、模塊化設計，產品規格齊全，并能為客戶量身定制所需要的產品
額定電流、電壓、額定轉速、工作溫度、路數、外殼材料及顏色、外型尺寸、專用導線、導線出口方向、導線長度、防護等級、端子類型
工業機器-加工中心、旋轉工作臺、重型設備塔臺、電纜卷盤、試驗設備、包裝設備、堆垛機、磁性離合器、工藝控制設備、旋轉傳感器、緊急照明設備、機器人、展覽/顯示設備、醫療設備

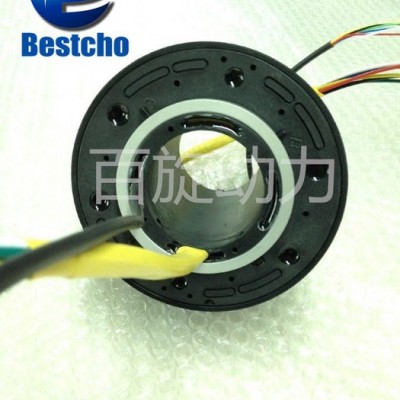

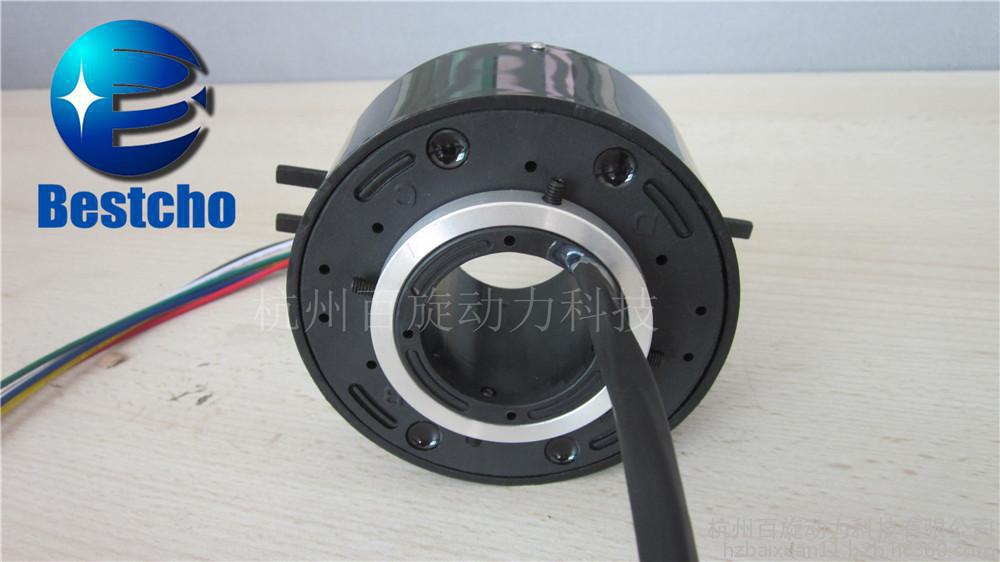

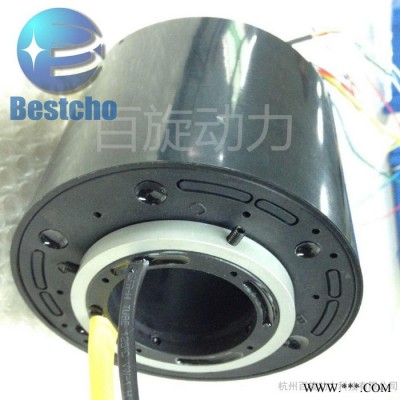

孔徑50mm,36路過孔式滑環，10A/15A導電滑環
| 電氣性能 | ||
| 項目 | 參數 | |
| 動力環 | 信號環 | |
| 額定電壓 | 380V AC/DC或更高 | 240V AC/DC |
| 導線規格 | UL 鍍錫鐵氟龍 | UL 鍍錫鐵氟龍 |
| 絕緣電阻 | ≥2500 MΩ@500V DC | ≥2500 MΩ@500V DC |
| 額定電流 | 10A，15A, 20A每路或信號混合 | |
| 耐壓強度 | 兩路之間≥1000V@ 50Hz | |
| 電氣噪音 | 最大100 MΩ@6VDC,電流50mA | |
| 機械性能 | |
| 通路數 | 1-80路或按客戶要求 |
| 工作速度 | 600RPM |
| 工作溫度 | -40 ℃ ---- +80 ℃ |
| 工作濕度 | 65% RH 或更高 |
| 觸點材料 | 金/ 銀合金 |
| 導線長度 | 標準500mm或客戶要求 |
| 殼體材料 | 鋁合金/工程塑料/不銹鋼 |
| 力矩 | ≤ 10g. M (參考值) |
| 防護等級 | IP51,IP54, IP65或更高 |
| 產品型號 | 功率(10A、5A) | 信號 S(2A) | 總通路 | L--滑環長度 |
| HSR50120—6P | 6 | --- | 6 | 70 |
| HSR50120—12S | --- | 12 | 12 | 70 |
| HSR50120—6P/12S | 6 | 12 | 18 | 100 |
| HSR50120—12P | 12 | --- | 12 | 100 |
| HSR50120—24S | --- | 24 | 24 | 100 |
| HSR50120-18P | 18 | --- | 18 | 130 |
| HSR50120-12P/12S | 12 | 12 | 24 | 130 |
| HSR50120-6P/24S | 6 | 24 | 30 | 130 |
| HSR50120-36S | --- | 36 | 36 | 130 |
| HSR50120-24P | 24 | --- | 24 | 160 |
| HSR50120-18P/12S | 18 | 12 | 30 | 160 |
| HSR50120-12P/24S | 12 | 24 | 36 | 160 |
| HSR50120-6P/36S | 6 | 36 | 42 | 160 |
| HSR50120-48S | --- | 48 | 48 | 160 |
| HSR50120-30P | 30 | --- | 30 | 180 |
| HSR50120-24P/12S | 24 | 12 | 36 | 180 |
| HSR50120-18P/24S | 18 | 24 | 42 | 180 |
| HSR50120-12P/36S | 12 | 36 | 48 | 180 |
| HSR50120-6P/48S | 6 | 48 | 54 | 180 |
| HSR50120-60S | --- | 60 | 60 | 180 |
| HSR50120-36P | 36 | -- | 36 | 220 |
| HSR50120-30P/12S | 30 | 12 | 42 | 220 |
| HSR50120-24P/24S | 24 | 24 | 48 | 220 |
| HSR50120-18P/36S | 18 | 36 | 54 | 220 |
| HSR50120-12P/48S | 12 | 48 | 60 | 220 |
| HSR50120-6P/60S | 6 | 60 | 66 | 220 |
| HSR50120-72S | -- | 72 | 72 | 220 |
