| 產品認證 | CE ISO2000 ROSE |
|---|---|
| 適用范圍 | 工業機器，機器人，單晶爐，吊機，醫療設備 |
| 品牌 | 百旋 |
| 型號 | HSR2578-6 |
| 加工定制 | 是 |

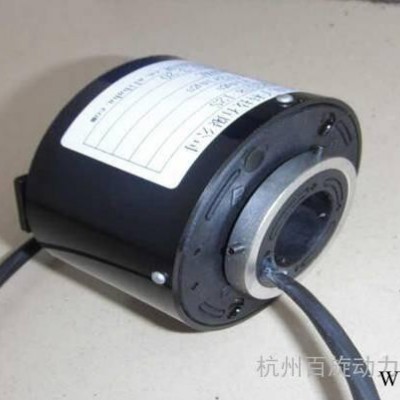

HSR2578系列精密導電滑環：
1.采用先進的纖刷技術設計及制造
2.獨特的機械電氣結構，防塵防水
3.完全滿足 360 度無限制旋轉的動力，控制及數據信號傳輸
4.完整的產品規格可完全滿足客戶的要求
5.超長的使用壽命和免維護運轉
6.各項技術指標達到國外同類產品
7.能滿足客戶要求定制所需要的產品
8. 2578過孔滑環，孔徑25.4mm導電集電環、旋轉導電接頭，導電滑環

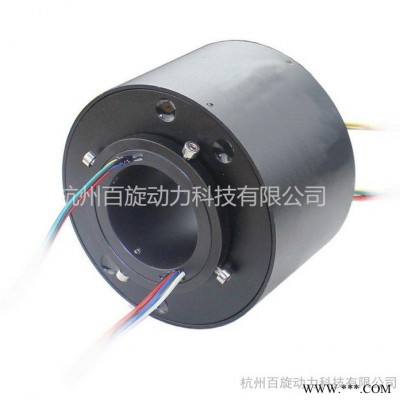

HSR2578是標準系列過孔滑環，,過孔直徑25.4mm(適用任何<=25.4mm)，外徑為78mm全鋁合金結構的整體式精密導電滑環。支持signal(2A), 10A, 倍率*10A,電壓600VAC/VDC.
相比較同類產品有著旋轉精度高，性能更穩定，壽命更長。其采用接觸材料采用貴金屬+超硬鍍金處理，力矩小，運轉穩定，壽命長,電阻波動小,接觸電阻小,保證優良的傳輸性能。
典型應用包括自動化設備、工作轉臺、攝像機云臺、機器人等.

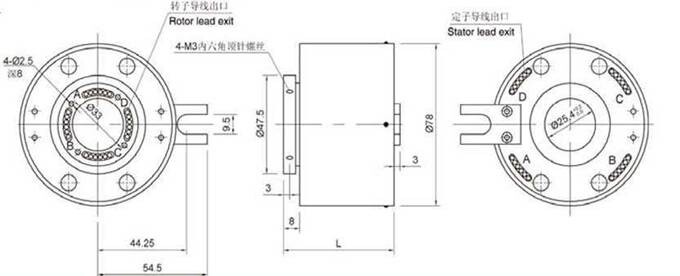

HSR2578系列精密導電滑環尺寸圖：
2578技術指標：
| 電氣性能 | ||
| 項目 | 參數 | |
| 動力環 | 信號環 | |
| 額定電壓 | 380V AC/DC或更高 | 240V AC/DC |
| 導線規格 | UL鍍錫鐵氟龍 | UL鍍錫鐵氟龍 |
| 絕緣電阻 | ≥2500MΩ@500V DC | ≥2500MΩ@500V DC |
| 額定電流 | 10A，15A每路或信號混合 | |
| 耐壓強度 | 兩路之間≥1000V@ 50Hz | |
| 電氣噪音 | 最大100MΩ@6VDC,電流50mA | |
| 機械性能 | |
| 通路數 | 1-60路或按客戶要求 |
| 工作速度 | 600RPM |
| 工作溫度 | -40 ℃ ---- +80 ℃ |
| 工作濕度 | 65% RH或更高 |
| 觸點材料 | 金/銀合金 |
| 導線長度 | 標準500mm或客戶要求 |
| 殼體材料 | 鋁合金/工程塑料/不銹鋼 |
| 力矩 | ≤10g. M (參考值) |
| 防護等級 | IP51,IP54, IP65或更高 |
型號選擇：
| 產品型號 | 功率（10A、15A） | 信號S（2A） | 總通路 | L—滑環長度 |
| HSR2578—6P | 6 | -- | 6 | 55 |
| HSR2578—12S | -- | 12 | 12 | 55 |
| HSR2578—6P/12S | 6 | 12 | 18 | 79 |
| HSR2578—12P | 12 | -- | 12 | 79 |
| HSR2578—24S | -- | 24 | 24 | 79 |
| HSR2578-18P | 18 | -- | 18 | 103 |
| HSR2578-12P/12S | 12 | 12 | 24 | 103 |
| HSR2578-6P/24S | 6 | 24 | 30 | 103 |
| HSR2578-36S | -- | 36 | 36 | 103 |
| HSR2578-24P | 24 | -- | 24 | 127 |
| HSR2578-18P/12S | 18 | 12 | 30 | 127 |
| HSR2578-12P/24S | 12 | 24 | 36 | 127 |
| HSR2578-6P/36S | 6 | 36 | 42 | 127 |
| HSR2578-48S | -- | 48 | 48 | 127 |
| HSR2578-30P | 30 | -- | 30 | 151 |
| HSR2578-24P/12S | 24 | 12 | 36 | 151 |
| HSR2578-18P/24S | 18 | 24 | 42 | 151 |
| HSR2578-12P/36S | 12 | 36 | 48 | 151 |
| HSR2578-6P/48S | 6 | 48 | 54 | 151 |
| HSR2578-60S | -- | 60 | 60 | 151 |
技術優勢：
