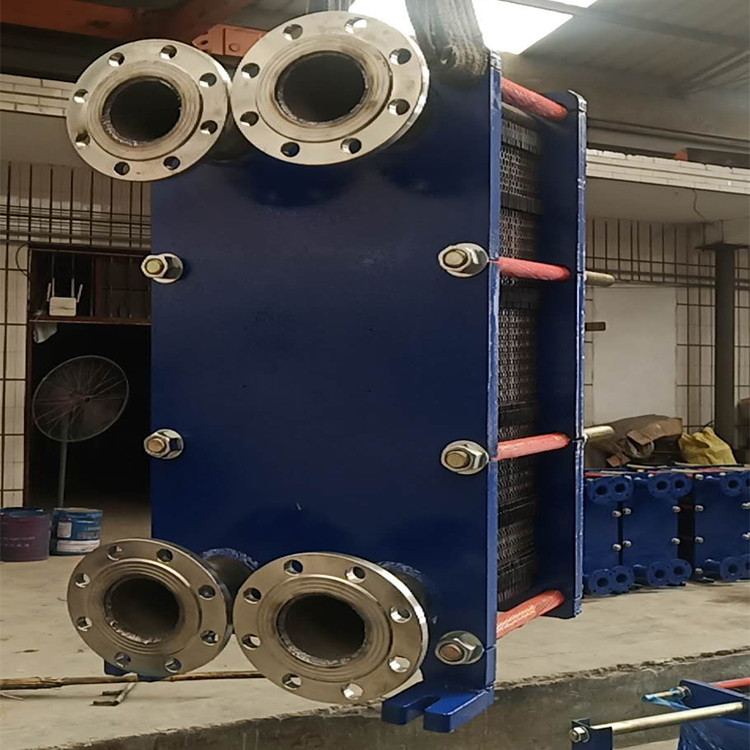

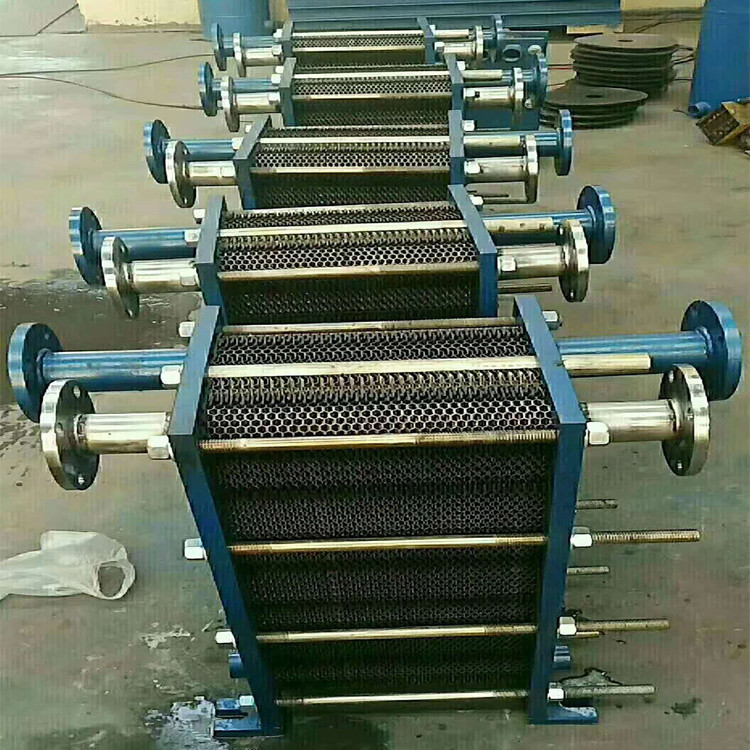

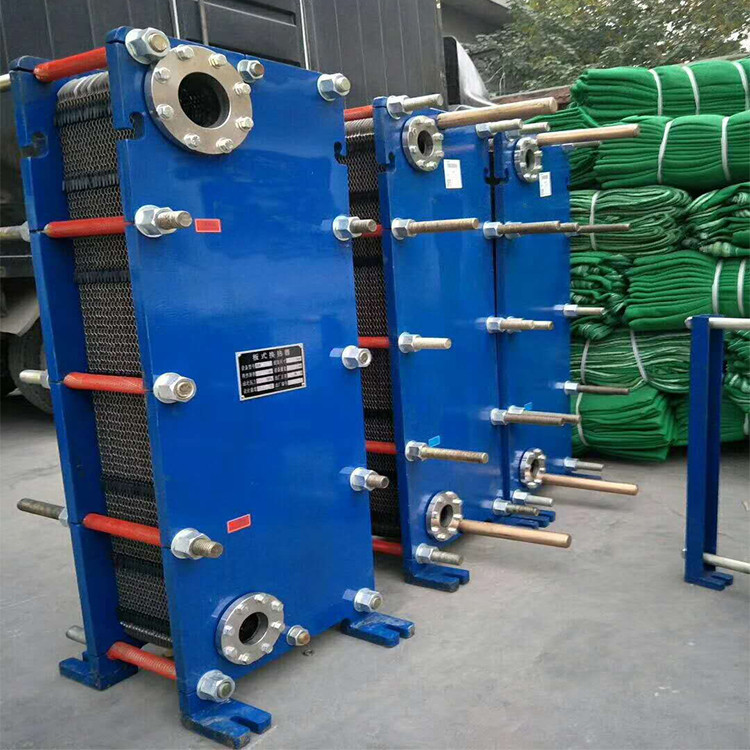

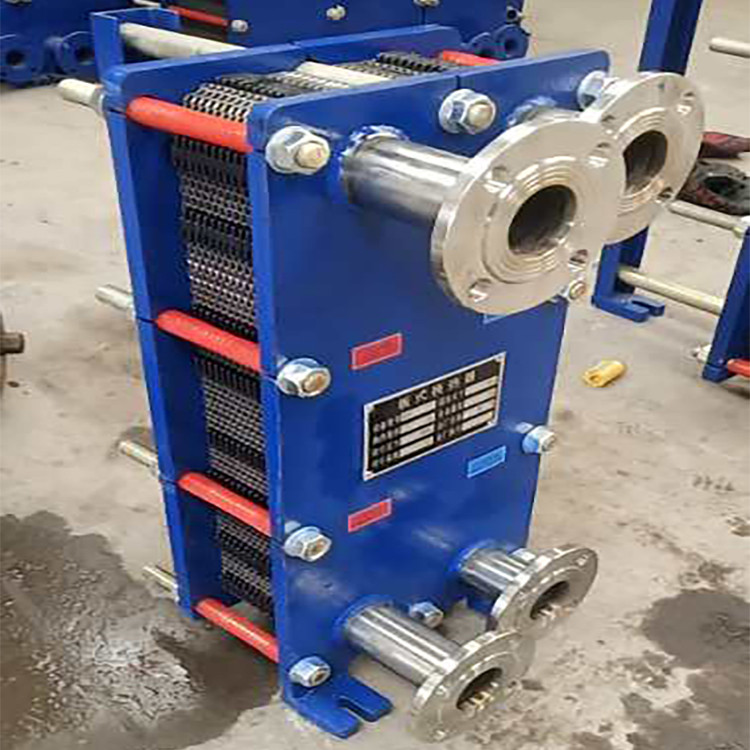

板式換熱器是由傳熱板片、密封膠墊、框架和夾緊螺栓等主要零部件組成。是用薄金屬制成具有一定形狀波紋的換熱板片，然后疊裝而成達到一種換熱器，工作流體在兩塊板片所形成的窄而曲折的通道中流過，冷熱流體依次通過各個流道，中間隔一層板片，通過此板片進行換熱。傳熱板片四個角開有角孔，鑲貼有密封膠墊的傳熱板片安裝在固定夾緊板和活動夾緊板之間的框架上，用夾緊螺栓夾緊。傳熱板片波紋為人字形，相鄰板片具有反方向的人字形溝槽，溝槽的交叉點相互支撐形成接觸點，介質流動時形成湍流，從而獲得很高的傳熱效率。

板式換熱器的結構特點：
1.   板片組包括一定數量的傳熱板片，根據傳熱面積的需要確定。
2.   板片上的密封墊片保證流道相互密封。密封墊片還決定換熱器中流體流動的方向。
3.   框架是用緊固螺栓將板片固定。
4.   進出口介質的接口通常在換熱器的固定壓緊板上。在多通道情況下，連接口必須在固定壓緊板上。
5.   相鄰的板形成流道分別走熱和冷介質。若兩種介質的流道數相同，可達高的逆流。
板式換熱器適用于小區、醫院、酒店、學校、工廠換熱采暖用，適用于化工、海洋、船舶、海水養殖的工藝設備等領域。
