| 執行質量標準 | 國標 |
|---|---|
| 產地 | 四川 |
| 工作方式 | 半手工半機械 |
| 用途 | 工業用 |
| 品牌 | 圖靈 |
| 型號 | TL-ZDXYSLSJ-2-Mx-Lx |
| 加工定制 | 是 |
1.4自動下壓式鎖螺絲機 1.4.1 產品介紹

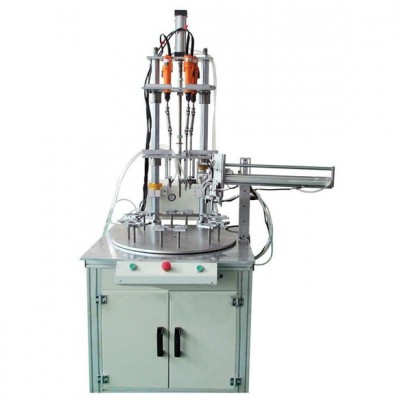

圖6 實物圖片
自動下壓鎖螺絲機是在手持式鎖螺絲機的基礎上進行改進的，繼承手持式鎖螺絲機的優點，添加添加自動下壓功能，使得操作更簡便，效率更高，精度更高。雙軸自動下壓鎖螺絲機顧名思義**是有兩個電批同時進行下壓，完成兩個固定孔間距的孔同時鎖螺絲。
圖7 實物展示
多軸自動下壓鎖螺絲機功能和操作上與雙軸自動下壓鎖螺絲機一樣，不同之處在于，有多個電批同時進行下壓，完成多個固定孔間距的孔同時鎖螺絲。
1.4.2 型號說明
例TL-ZDXYSLSJ-2-M4-L12為適用于螺桿直徑約為4mm，螺桿長度為12mm的雙軸自動下壓鎖螺絲機。
1.4.3 功能特點1、自動上料、排料、送料，簡化鎖付工作；
2、單、雙工位送料設計，快速響應分料；
3、通用性強，可適配多種規格的螺釘；
4、外部通信接口齊全，可選配成套鎖付系統；
5、不良卡料，非專業人員可在幾秒內解決；
6、體積小，重量輕，整機約有9kg；
7、模塊化設計，穩定性好，易維護，易更換；
8、自動下壓，更省時省力。
1.4.4 性能參數l 自動螺絲機外形尺寸：400（長）*300（寬）*250（高）mm
l 自動螺絲機自重：約9kg
l 工作電源：AC 220V 50HZ
l 功率：45W
l 環境溫度：-20~40℃
l 工作氣壓：0.4~0.5MPa
l 輸送距離：1~4m
l 料斗容量：1000~3000顆，視螺釘大小而定
l 出料口：兩出料口
l 下壓驅動：氣缸
l 下壓軸數：雙軸
l 定位工裝：非標定制
l 下壓距離：100mm（標準），視產品而定
l 總體外形尺寸：視產品而定
l 總體重量：視產品而定。
1.4.5 適用范圍
1、打螺絲孔位周邊10mm內沒有障礙物，且障礙不能過高。
2、打螺絲孔位表面是平面。
3、螺絲沉孔深度不超過40mm。
4、螺絲孔間距固定。
1.4.6 應用領域應用于數碼、家電、電子、電源開關、燈具、LED玩具等領域。
1.4.7 操作步驟1、開啟電源，接通氣源，調節好電批扭力；
2、將螺絲倒入螺絲料倉內，螺絲量以不超過螺絲輸送軌道高度為宜；
3、將工件放置在定位工裝上，確定放好后，按下啟動按鈕，螺絲自動送出，
4、按下下壓按鈕，下壓裝置自動進行下壓；
5、待電批達到預設的扭力自動停止并自動提起電批，取下工件，并將下一個工件放上；
6、按下下壓按鈕，自動完成工件的鎖付工作。
