| 加工定制 | 是 |
|---|---|
| 結構形式 | 掛壁式 |
| 額定電壓 | 380V（kV） |
| 額定頻率 | 50（Hz） |
| 母線額定電流 | 8（A） |
| 產品認證 | CCC |
| 品牌 | 徽泉 |
| 型號 | HQK-2Q-4 |

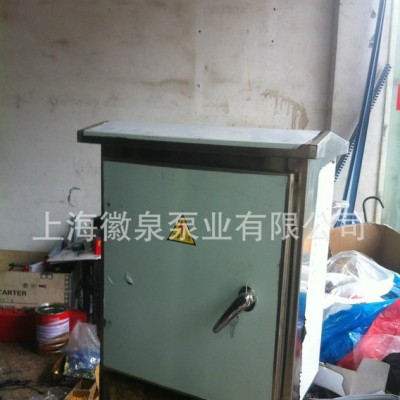

一、產品概述
HQK系列電氣控制柜是本公司充分吸收國內外水泵控制的先進經驗，經過多年生產和應用，不斷完善優化后，精心設計制作而成。
該產品具有過載、短路、缺相保護以及泵體漏水、電機超溫及漏電等多種保護功能及齊全的工作顯示。還具備單泵及多泵控制工作模式，多種主備泵切換方式及各類起動方式?？蓮V泛使用于工農業生產及各類建筑的給水、排水、消防、噴淋管網增壓以及暖通空調冷熱水循環等多種場合的自動控制。
HQK系列電氣控制柜內在質量優良，外形美觀耐用，安裝操作方便，是各類水泵的安全可靠的伴侶。
二、產品特點
■ 用途廣泛，對于各種場合，如生活給水、消防、噴淋、增壓、空調冷卻循環、工業控制用泵、污水排放等都有相應的專用型號規格。控制電機功率范圍0.18~250KW。
■ 品質卓越，精選國際、國內名牌電器元件及優質標準柜體，精心設計，精工制作。
■ 功能多樣，從一控一至一控四，主、備泵任意選擇組合，多種起動方式，各類控制形式，故障自動切換，還可為您專門設計。
■ 服務滿意，隨時提供售前技術咨詢并及時提供售后服務，，是您絕無后顧之憂。
三、型號意義
HQK－ —// ———— 雙電源總電流
（SD）雙電源（AS）定時切換（AC）交替(XJ)巡檢
電機功率
啟動方式
控制類型
控制水泵臺數
水泵電氣控制柜
1、控制水泵臺數特征字
１、單控 ２、一用一備 ３、二用一備 ４、三用一備
2、啟動方式特征字
不注明為直接啟動
Ｙ：Ｙ－??降壓啟動 Ｚ：自耦降壓起動 Ｒ：軟啟動
3、控制類型特征字
L：液位控制 Ｐ：壓力控制 Ｔ：溫度控制 Ｓ：時間控制
C：空調水泵控制 Q：潛污泵專用 Ｘ：消防專用
注：其它型用文字注明
4、主、備泵切換方式特征字
不注明為普通型，即開機前手動選擇主、備泵，主用泵發生故障停機時，備用泵自動啟動投入運行。
Ａs：定時自動切換／手動切換
Ａc：交替自動切換／手動切換
5、電機功率特征字
數字代表所控單臺水泵電機功率，單位為ＫＷ。
四、功能原理及用途
1、多泵控制工作模式
一用一備：控制Ⅰ、Ⅱ二臺水泵，可工作于“Ⅰ主Ⅱ備”或“Ⅱ主Ⅰ備”兩種方式。
