一、產品概述

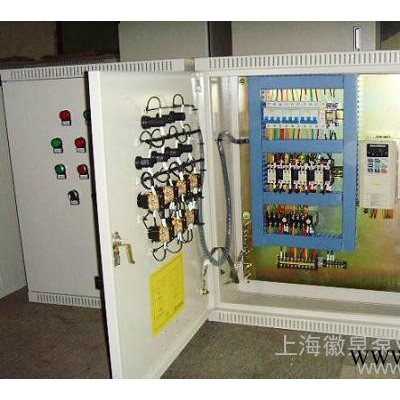

 HQK系列電氣控制柜是本公司充分吸收國內外水泵控制的先進經驗，經過多年生產和應用，不斷完善優化后，精心設計制作而成。

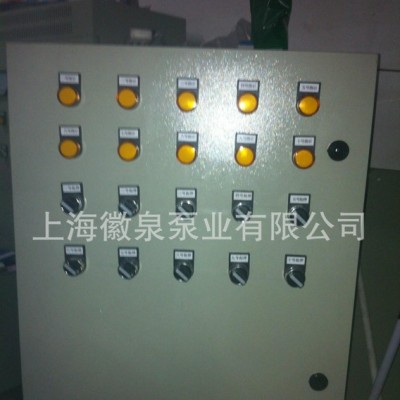

該產品具有過載、短路、缺相保護以及泵體漏水、電機超溫及漏電等多種保護功能及齊全的工作顯示。還具備單泵及多泵控制工作模式，多種主備泵切換方式及各類起動方式?？蓮V泛使用于工農業生產及各類建筑的給水、排水、消防、噴淋管網增壓以及暖通空調冷熱水循環等多種場合的自動控制。

HQK系列電氣控制柜內在質量優良，外形美觀耐用，安裝操作方便，是各類水泵的安全可靠的伴侶。

二、產品特點

■ 用途廣泛，對于各種場合，如生活給水、消防、噴淋、增壓、空調冷卻循環、工業控制用泵、污水排放等都有相應的專用型號規格?？刂齐姍C功率范圍0.18~250KW。

■ 品質卓越，精選國際、國內名牌電器元件及優質標準柜體，精心設計，精工制作。

■ 功能多樣，從一控一至一控四，主、備泵任意選擇組合，多種起動方式，各類控制形式，故障自動切換，還可為您專門設計。

■ 服務滿意，隨時提供售前技術咨詢并及時提供售后服務，，是您絕無后顧之憂。

三、型號意義

HQK－             —//   ———— 雙電源總電流

                                    （SD）雙電源（AS）定時切換（AC）交替(XJ)巡檢

                                     電機功率

                                          啟動方式

                                          控制類型

                                          控制水泵臺數

                                          水泵電氣控制柜

1、控制水泵臺數特征字

１、單控     ２、一用一備     ３、二用一備     ４、三用一備

2、啟動方式特征字

不注明為直接啟動

Ｙ：Ｙ－????????????????????????????????????????????????????????????????降壓啟動    Ｚ：自耦降壓起動    Ｒ：軟啟動

3、控制類型特征字

L：液位控制    Ｐ：壓力控制   Ｔ：溫度控制   Ｓ：時間控制

C：空調水泵控制    Q：潛污泵專用    Ｘ：消防專用

注：其它型用文字注明

4、主、備泵切換方式特征字

不注明為普通型，即開機前手動選擇主、備泵，主用泵發生故障停機時，備用泵自動啟動投入運行。

Ａs：定時自動切換／手動切換

Ａc：交替自動切換／手動切換

5、電機功率特征字

數字代表所控單臺水泵電機功率，單位為ＫＷ。

四、功能原理及用途

1、多泵控制工作模式

一用一備：控制Ⅰ、Ⅱ二臺水泵，可工作于“Ⅰ主Ⅱ備”或“Ⅱ主Ⅰ備”兩種方式。
