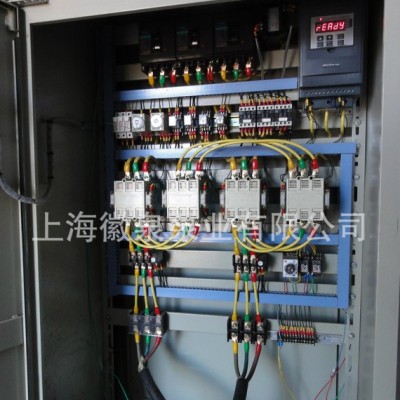

自動控制柜產品概述
HQK系列水泵電氣控制柜>電氣控制柜是我公司充分吸收國內外水泵控制的先進經驗，經過多年的生產和應用，不斷完美和優化后，精心設計制作而成的。
　　該產品具有過載、短路、缺相保護以及泵體漏水、電機超溫及漏電等多種功能齊全的狀態顯示，還具有單泵及多泵控制工作模式，多種主要、備泵切換方式及各類起動方式?？蓮V泛適用于農業生產及各類建筑的給水、排水、消防、噴淋管網增壓及暖通空調、冷水熱水循環等多種場合的自動控制。
　　隨著社會朱斷發展，為順應市場需求，成峰公司在吸收國內外先進技術的基礎上，合理選用國內外名牌電器元件，開發出具有二十一世紀水準的高科技產品-人機界面控制柜。該產品除了具有普通電氣控制柜優點外，還具有管理方便、準確度更高、控制方面故障率更少等優點。我公司通過多次的實驗，現已在上海焊條廠投入使用，取得了可喜的成績。
BYK系列水泵電氣控制柜>電氣控制柜質量優良、外型美觀耐用、安裝操用方便，是各類水泵、風機安全可靠的伴侶。

自動控制柜產品的特點
1．用途廣泛。對于各種場合，如生活給水、消防噴淋增壓、空調冷卻循環、工業控制用泵、污水排放等都有相應的型號規格?？刂齐姍C(jī)功率范圍：0.18~280KW。
2．品質優。精選國際、國內名牌電器元件及優質標準柜體，精心設計，精工制作。
3．功能齊全。從一控一至一控四，主、備泵任意選擇組合，多種啟動方式，各類控制類型，故障篡奪勸切換，還可以為您專門設計。
4．服務滿意。隨時提供售前咨詢并及時提供售后服務，使您絕無后顧之憂。自動控制柜型號意義控制水泵臺數特征字：
1、單控 2、一控二 3、一控三 4、一控四
I、一用一備 II、二用一備 III、三用一備 IIII、二用二備
起動方式特征字：
不注明為直接起動； Y：Y-△降壓起動；Z：自藕降壓起動；R：軟起動。
控制類型特征字：
不注明為液位控制； P：壓力控制； S：時間控制；L：潛污泵專用；X：消防專用。
主、備泵切換方式特征字：
不注明普通型，即開機前手動選擇主、備泵，主用泵發生故障停機時，備用泵自動起動投入運行。
AS：定時自動切換/手動切換； AC交替自動切換/手動切換。
電機功率特征字：
數字代表所控單臺水泵電機功率，單位為KW。自動控制柜功能原理及用途（多種控制的工作模式）
一控二：控制1號、2號二臺水泵。1號、2號二臺泵同時運行，在起動時，1號泵起動工作后，通過時間繼電器自動起2號泵。
一控三：控制臺1號、2號、3號三臺水泵。工作模式同上。
一用一備：控制1號、2號二臺水泵?？晒ぷ饔?quot;1號主2號備"或"2號主1號備"二種方式。
二用一備：控制1號、2號、3號三臺水泵?？晒ぷ饔?quot;1號、2號主3號備"或"2號、3號主1號備"或"1號、3號主2號備"三種方式。
三用一備：控制1號、2號、3號、4號四臺水泵。可工作于"1號、2號、3號主4號備"或"2號、3號、4號主1號備"或"1號、3號、4號主2號備"或"1號、2號、4號主3號備"四種方式。
以上幾種模式，均同時設有手動功能，在手動狀態下，各泵可單獨工作。
多泵控制的主、備泵切換方式：
　　未注明為普通型，開機前用手動開關選擇主用泵和備用泵，主用泵故障后，備用泵自動投入，一般主、備泵控制均采用此方式。
AS：定時自動切換/手動切換
　　適用于主、備泵需要定時交替使用場合，使長期連續工作時間均分于主、備泵。常規切換時間為8~12小時選擇型。當不需要定時自動切換時，可用開關轉換為手動切換方式來選擇主、備泵。本型具有備用泵自投功能。
AC：交替自動切換/手動切換
　　選用主、備泵需要輪流交替工作場合。每啟動一次，主、備泵交換一次，在不需要交替時，也可用開關轉為手動切換方式來選擇主、備泵。本型具有備泵自投功能。
控制類型說明：
　　未注明為液體控制。使用本型配備意大利技術生產的高性能Key浮球開關，能可靠實現液位高低的變化，自動控制給排水泵的開停機。也可根據用戶要求合理配用OMRON等其它液位控制器。
P型：壓力控制型。用外接電接式壓力表或壓力控制器，可實現接管網壓力的變化自動開泵、關泵。大型大量應用于生活給水及消防增壓系統。由于本箱也同時適用于Key浮球開關控制水泵以及用限位開關按鈕遙控等各種方式進行控制，所以是一種"萬能接口"的電動機控制箱，應用范圍極廣。
S型：時間控制型。本控制箱沒有時間設定按鈕和顯示器，用戶可根據定時需要控制水泵的開啟和關閉。適用于各種定時式有規律的間歇式工作方式的控制。
X型：消防專用型。本型按國家消防中心設計，消防噴淋泵的啟動可由①機箱面板手動；②各消防栓按鈕或壓力開關啟動；③消防中心DG24V啟動，并有輸出消防中心的泵停開的信號接點作批示用。
L型：潛水式排污泵專用型。根據潛水泵的特點大型除主回路短路、短相、過載保護以外還具有泵體漏水保護和電機超溫保護及漏電保護功能。
起動方式的確定：
一般電機功率為15KW以下的水泵采用直接起動。
Z：15KW以上的排污泵，一般采用自藕降壓起動，消防、噴淋泵亦可選用此方式起動。
Y：其余型號15KW以上的水泵若無特殊要求，一般采用Y-△降壓啟動方式啟動。
R：若希望進一步降低起動時對電源及電機的沖擊，延長機械壽命，完全消防水錘現象和噪音，并達到節能的目的，可采用軟起動方式。本公司BYK控制柜配用進口優質軟起動器性能優越、可靠性高。·關于軟起動
自動控制柜控制原理
　　軟起動控制裝置利用先進的微處理控制大功率晶閘管組件，實現交流感應電動機的軟件起動、軟停止和節電等功能。軟起動指裝置輸出電壓按一規律上升，使被控制電動機電壓由零升到全電壓，轉速相應的由零平滑加速到額定轉速的過程。軟停止指裝置輸出電壓按一定要求下降，使被控制電動機電壓由全電壓降到零，轉速相應地由額定轉速平滑減速到零的過程。節電運行指電動機輕載運行時，依據負載情況自動調整裝置的輸出電壓提高電動機的功率因數，以達支節電的目的。軟起動可使水泵起動、停止力矩曲線逼近泵力矩特性曲線，最大限度的消除了泵及系統的電氣、機械的起動沖擊，使起動極為可靠。
軟起動的性能、特性
1、斜坡電壓起動、恒流軟起動可選
　　限制起動期間的壓降，并降低電流峰值。
　　限制起動轉矩以保護傳動機械。
　　平穩加速、減速或制動，保護設備和人員。
　　對傳動機械的機械保護，可清除轉矩浪涌并降低沖擊電流。
2、各起動參數可方便調節
　　起動電流、電壓、時間可按負載不同靈活調節，取得最小的電流沖擊。
3、延長電機、水泵的壽命
　　軟起動對電機提供了平滑、漸進的起動過程，降低了設備的振動和噪音。
　　消除了起動時的沖擊電流。降低電機損耗。
4、高效節能
　　電機輕載時軟起器能減小端電壓，提高電機功率因數，達到輕載節能。
5、軟停車功能
　　軟停車功能可避免水泵遭"水錘"效應。
6、操作簡單、運行穩定、可靠
　　自動化的控制在系統調試運行正常后即可投入安全連續運行，無需維護。
7、完善的保護功能
　　具有過流、過壓、過載、缺相、短路、過熱等多種保護。
8、通過串行口能和計算機連接，實現計算機聯網直接監控。·關于智能控制
　　微機智能控制是我公司技術人員，為順應市場要求，在變頻調速控制柜的基礎上開發成功的。采用PLC可編程序控制器，對泵組及其它設備進行人機界面，輔以計算機技術進行智能控制。具有自動、手動、遠距離操作、計算機聯控等功能。控制方法先進、電氣性能可靠、連網方便，并大幅度降低運營成本，節能效果更明顯，是一種質優價廉的新型現代化智能控制產品。
產品性能和特性
　　采用PLC可編程序控制器，對電機泵及相關設備進行自動化空中樓閣，可以進行消防泵定期自動巡檢、解決消防泵咬死問題、變頻切泵、消除水錘效應、報警及消防控制中心聯控
等諸多功能。
　　該產品主要是利用三菱PLC專用的監控軟件，通過RS-232/RS-485、無線連接器省卻了總線的麻煩與計算機聯網，操作人員只需在控制中心操作計算機便可獲知室外泵組及其它設備的工況及各種技術參數，可以根據實時需要自動做出修正控制，使機房無人值班成為可能，從而達到人機界面的目的
