| 加工定制 | 是 |
|---|---|
| 額定電流 | 300（A） |
| 短路關合電流 | 500（KA） |
| 外形尺寸 | 1600X600X400（mm） |
| 產品認證 | CCC |
| 品牌 | 上海人民 |
| 型號 | HQK- |
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 此模板由【超級快車】提供 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
一、產品概述

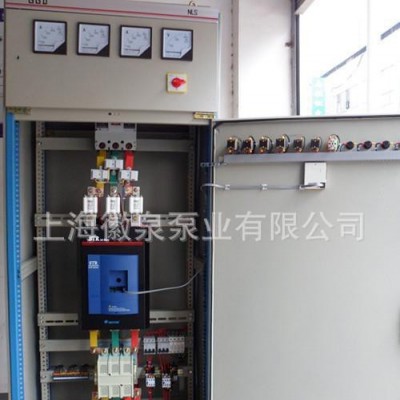

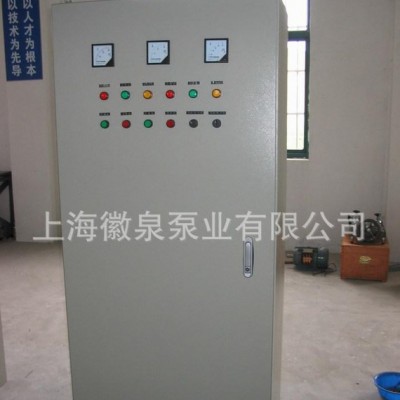

HQK系列電氣控制柜是本公司充分吸收國內外水泵控制的先進經驗，經過多年生產和應用，不斷完善優化后，精心設計制作而成。
該產品具有過載、短路、缺相保護以及泵體漏水、電機超溫及漏電等多種保護功能及齊全的工作顯示。還具備單泵及多泵控制工作模式，多種主備泵切換方式及各類起動方式?？蓮V泛使用于工農業生產及各類建筑的給水、排水、消防、噴淋管網增壓以及暖通空調冷熱水循環等多種場合的自動控制。
HQK系列電氣控制柜內在質量?jī)?yōu)良，外形美觀耐用，安裝操作方便，是各類水泵的安全可靠的伴侶。
二、產品特點
■ 用途廣泛，對于各種場合，如生活給水、消防、噴淋、增壓、空調冷卻循環、工業控制用泵、污水排放等都有相應的專用型號規格。控制電機功率范圍0.18~250KW。
■ 品質卓越，精選國際、國內名牌電器元件及優質標準柜體，精心設計，精工制作。
■ 功能多樣，從一控一至一控四，主、備泵任意選擇組合，多種起動方式，各類控制形式，故障自動切換，還可為您專門設計。
■ 服務滿意，隨時提供售前技術咨詢并及時提供售后服務，，是您絕無后顧之憂。
三、型號意義
HQK－ —// ———— 雙電源總電流
（SD）雙電源（AS）定時切換（AC）交替(XJ)巡檢
電機功率
啟動方式
控制類型
控制水泵臺數
水泵電氣控制柜
1、控制水泵臺數特征字
１、單控 ２、一用一備 ３、二用一備 ４、三用一備
2、啟動方式特征字
不注明為直接啟動
Ｙ：Ｙ－????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????降壓?jiǎn)?dòng) Ｚ：自耦降壓起動 Ｒ：軟啟動
3、控制類型特征字
L：液位控制 Ｐ：壓力控制 Ｔ：溫度控制 Ｓ：時間控制
C：空調水泵控制 Q：潛污泵專用 Ｘ：消防專用
注：其它型用文字注明
4、主、備泵切換方式特征字
不注明為普通型，即開機前手動選擇主、備泵，主用泵發生故障停機時，備用泵自動啟動投入運行。
Ａs：定時自動切換／手動切換
Ａc：交替自動切換／手動切換
5、電機功率特征字
數字代表所控單臺水泵電機功率，單位為ＫＷ。
四、功能原理及用途
1、多泵控制工作模式
一用一備：控制Ⅰ、Ⅱ二臺水泵，可工作于“Ⅰ主Ⅱ備”或“Ⅱ主Ⅰ備”兩種方式。
