上海徽泉泵業有限公司

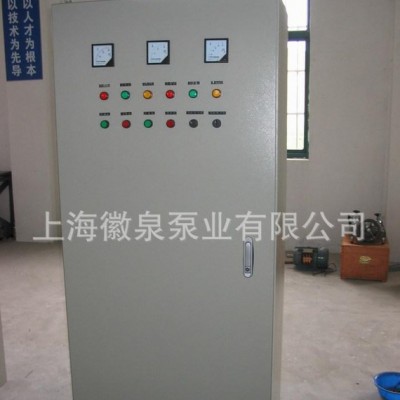

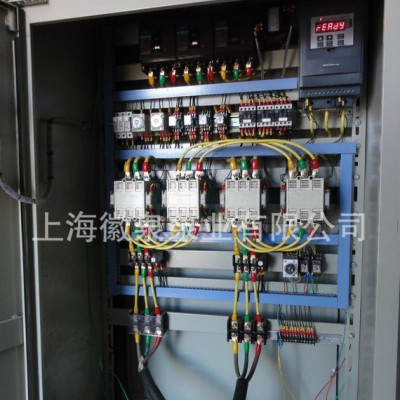

HQK系列水泵電氣控制柜

一、產品概述

 HQK系列電氣控制柜是本公司充分吸收國內外水泵控制的先進經驗，經過多年生產和應用，不斷完善優化后，精心設計制作而成。

該產品具有過載、短路、缺相保護以及泵體漏水、電機超溫及漏電等多種保護功能及齊全的工作顯示。還具備單泵及多泵控制工作模式，多種主備泵切換方式及各類起動方式?？蓮V泛使用于工農業生產及各類建筑的給水、排水、消防、噴淋管網增壓以及暖通空調冷熱水循環等多種場合的自動控制。

HQK系列電氣控制柜內在質量優良，外形美觀耐用，安裝操作方便，是各類水泵的安全可靠的伴侶。

二、產品特點

■ 用途廣泛，對于各種場合，如生活給水、消防、噴淋、增壓、空調冷卻循環、工業控制用泵、污水排放等都有相應的專用型號規格?？刂齐姍C功率范圍0.18~250KW。

■ 品質卓越，精選國際、國內名牌電器元件及優質標準柜體，精心設計，精工制作。

■ 功能多樣，從一控一至一控四，主、備泵任意選擇組合，多種起動方式，各類控制形式，故障自動切換，還可為您專門設計。

■ 服務滿意，隨時提供售前技術咨詢并及時提供售后服務，，是您絕無后顧之憂。

三、型號意義

HQK－             —//   ———— 雙電源總電流

                                    （SD）雙電源（AS）定時切換（AC）交替(XJ)巡檢

                                     電機功率

                                          啟動方式

                                          控制類型

                                          控制水泵臺數

                                          水泵電氣控制柜

1、控制水泵臺數特征字

１、單控     ２、一用一備     ３、二用一備     ４、三用一備

2、啟動方式特征字

不注明為直接啟動

Ｙ：Ｙ－????????????????降壓啟動    Ｚ：自耦降壓起動    Ｒ：軟啟動

3、控制類型特征字

L：液位控制    Ｐ：壓力控制   Ｔ：溫度控制   Ｓ：時間控制

C：空調水泵控制    Q：潛污泵專用    Ｘ：消防專用

注：其它型用文字注明

4、主、備泵切換方式特征字

不注明為普通型，即開機前手動選擇主、備泵，主用泵發生故障停機時，備用泵自動啟動投入運行。

Ａs：定時自動切換／手動切換

Ａc：交替自動切換／手動切換

5、電機功率特征字

數字代表所控單臺水泵電機功率，單位為ＫＷ。

四、功能原理及用途

1、多泵控制工作模式

一用一備：控制Ⅰ、Ⅱ二臺水泵，可工作于“Ⅰ主Ⅱ備”或“Ⅱ主Ⅰ備”兩種方式。

三用一備：控制Ⅰ、Ⅱ、Ⅲ、Ⅳ四臺水泵，可工作于“Ⅰ、Ⅱ、Ⅲ主Ⅳ備”或“Ⅱ、Ⅲ、Ⅳ主Ⅰ備”或“Ⅰ、Ⅲ、Ⅳ主Ⅱ備”或“Ⅰ、Ⅱ、Ⅳ主Ⅲ備”四種方式。

以上幾種模式，均同時設有手動功能，在手動狀態下，各泵可單獨或同時工作。

2、多泵控制的主、備泵切換方式

未標注：普通型

開機前用手動開關選擇主用泵和備用泵。主用泵故障后，備用泵自動投入。一般主備泵控制均可采用此方式。

As：定時自動切換/手動切換

使用于主、備泵需要定時交換的場合，是長期連續工作時間均分于主、備泵。常規切換時間為4/8小時選擇型。當不需要定時自動切換時，可用開關轉為手動切換方式來選擇主、備泵。本型具有備泵自投功能。

Ac：交替自動切換/手動切換

使用于主、備泵需要輪流交替工作的場合，每啟動一次，主、備泵交換一次。在不需要交替時，也可用開關轉為手動切換方式來選擇主、備泵。本型具有備泵自投功能。

3、控制類型說明

Q型：液位控制。適用本型配備意大利技術生產的高性能Key浮球開關，能可靠實現按液位高、低的變化自動控制給、排水泵的開停機。也可根據用戶要求配用其它液位控制器。

P型：壓力控制。用外接點接點壓力表或壓力控制器，可實現按管網壓力的變化自動開泵、關泵。本型大量應用于生活給水及消防增壓系統。由于本箱也同時適用于Key浮球開關控制水泵以及用限位開關，按鈕遙控等各種方式進行控制，所以是一種“萬能接口”的電動機控制箱，應用范圍極廣。

T型：溫度控制。外界溫度控制器，根據設定的溫度范圍開泵或關泵，應用于恒溫、熱交換系統等。

S型：時間控制。本型機箱面板設有時間設定按鈕和顯示器，用戶可根據定時需要控制水泵的開啟和關閉，適用于各種定時或有規律的間歇式工作方式的控制。

K型：空調水泵控制。本型是專為空調水泵設計的配套產品。水泵開啟由手動和控制中心聯動操作，水泵運行時輸出一個供制冷機組開機的控制節點條件，實現必須先開泵后開空調機組的控制程序，確保安全運行。

X型：消防專用型。本型岸國家消防規范設計。消防、噴淋泵的啟動可由：1機箱面板手動；2各消火栓和壓力開關啟動；3、消防中心DC24V啟動。并有輸至消防中心的泵停泵開的信號接點作指示用。

L型：潛水式排污泵專用型。根據潛水泵的特點本型主回路短路、缺相、過載保護以外還具有泵體漏水保護和電機定子繞組過熱保護及漏電保護。

4、起動方式的確定

一般電機功率為15KW以下的水泵采用直接啟動。

Z：15KW以上的排污泵，一般采用自耦降壓起動。

消防、噴淋泵亦多選用此啟動方式。

Y：其余型號15KW以上的水泵若無特殊要求，一般

   采用Y-????????????????降壓方式啟動。

R：若希望進一步降壓起動時對電源及電機的沖擊，延

長機械壽命，完全消除水錘現象和噪音，并達到節

能的目的，則采用軟起動方式。本公司HQK控制

柜配用進口優質軟啟動器。性能優越，可靠性高。

軟啟動與傳統起動方式的啟動特性曲線比較如右圖：

五、使用環境

HQK系列電氣控制柜在下列條件下能可靠工作

·周圍空氣溫度-5－+40℃，且24h的平均值不超過+35℃

·海拔高度不超過2000m

·空氣相對濕度在周圍最高氣溫為+40℃時,不超過50%在最濕月的月平均最低濕度為+25℃時相對濕度為90%，并考慮到因溫度變化在產品表面凝露

·在無爆炸危險的介質中，也沒有腐蝕金屬和破壞絕緣的氣體和導電塵埃

·在有防雨雪設備既沒有充滿水蒸汽的地方

·安裝面和垂直面的傾斜度不超過30℃

六、柜體尺寸

1、控制箱安裝前應注意以下問題

a、 檢查控制箱零部件有無損壞、松動。

b、 檢查具有電動機保護器的控制箱中，電動機保護器過流設定值是否已整定。

c、 檢查控制箱銘牌上功率、電壓是否與電動機功率相符。

d、 控制箱外殼務必可靠接地。漏水、超溫信號電纜線不允許與其它電纜線同埋設一條管內，以免產生干擾。

e、 漏電斷路空氣開關（QF）（一般每隔一個月）需要在合閘通電的狀態下，按動試驗按鈕，漏電斷路器應可靠斷開。漏電跳閘后，QF上的“漏電指示”鍵會凸起，合閘前需按下此鍵才能合閘。

2、控制箱接線

   控制箱接線見附圖（下方“接線端子” ）。

七、使用與操作

1、 控制箱在使用過程中信號燈指示意義

a、 電源：控制箱接通電源顯示

b、 工作：水泵運行顯示

c、 漏水：水泵電動機內密封腔漏水

d、 故障：缺相、過載、超溫。

注：黃燈為電動機故障顯示，須排除故障后投入使用。

2、 操作前注意事項

電動機保護器（FR）額定電流值整定：

a、 先把“過載調整”電位器順時針調到最大，再將電動機的負載加到正常運行值，這時“故障燈”均應不亮。

b、 在電動機的正常負載情況下（負載不超過其額定功率）緩慢向小調節“過載調整”電位器直到“故障燈”燈亮，再調大電位器，直到該指示燈不亮后再略調大些，至此電動機保護器的整定電流值已調整完畢。

3、 操作

a、 自動：接上液位浮球開關，將主令開關旋至“自動”位置，水泵此時工作在自動方式。

b、 手動：將主令開關旋至“手動”位置，水泵此時工作在手動方式。

c、 停：將主令開關旋至“關”位置，水泵電動機停止工作。

d、 漏水保護開關應撥至“自動”，如果撥至“關”，漏水保護器不起保護作用。

上海徽泉泵業有限公司

地址：上海市浦東新區泥城鎮新城路2號5幢1488室

免費咨詢熱線：400-8118-290
