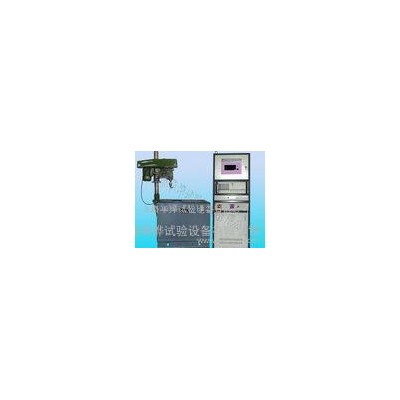

PH-2型平衡機智能測量系統

簡介

一、系統概述

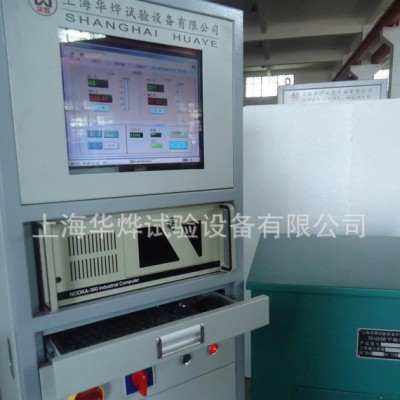

PH-2型通用平衡機測量系統是**開發的微機測量系統。系統軟件采用當今世界在測控領域**先進的Labview編制而成。在Labview環境下開發的測量控制程序稱為虛擬儀器，它可以模擬實際的儀器，虛擬儀器技術是當今測控領域的技術熱點，它代表了未來儀器技術的發展方向。本測量系統與傳統模擬、數字及單片機測量系統相比具有功能強大，操作簡便、界面友好、性能穩定、測量精度高、系統可維護性強的顯著特點。

二、系統功能

1、測量數據保存與打開，每一個轉子的平衡結果都可以保存在由用戶指定的文件夾中，保存時可以輸入轉子名稱，用戶名等資料便于以后查找。用戶隨時可以打開調用保存的數據。通過查閱屬性可獲取保存時的日期和時間信息。保存數量不限。

2、數據打印，打印時測量數據自動輸入到打印模板，同時帶有日期和時間戳。

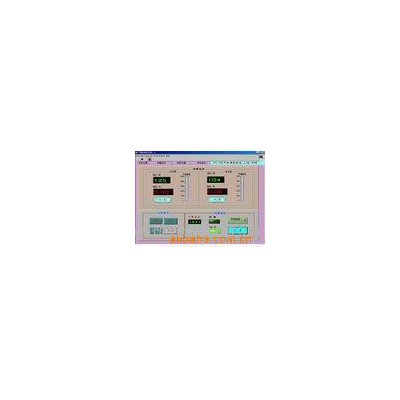

3、平衡精度的設置與顯示，在平衡轉子前根據設計要求輸入兩校正面的要求的平衡精度（單位：g*cm），在平衡過程中平衡精度顯示器隨時顯示轉子所達到的平衡精度，當平衡精度達到設置要求時平衡精度顯示器由藍變紅，由此操作者可十分方便的判斷轉子是否達到要求的平衡精度。

4、標準轉子，通過信號補償將一個不平衡的轉子變成一個完全平衡的轉子，該功能用于系統標定。

5、萬向節補償，具有萬向節的平衡機可通過該功能消除萬向節的不平衡量，使萬向節達到理想的平衡狀態。

6、參數保存與調用，每一個被平衡的轉子的設置參數都可以保存和再調用。

7、參數保持，該功能可使設置的參數在關閉和打開測量系統時保持設置狀態。

8、自動記憶，選擇自動記憶功能測量時系統將自動記憶測量結果。

9、波形測量顯示，測量顯示基準和傳感器信號。該功能可用于振動的測量分析和監控及平衡機自身故障的分析判斷。

三、性能指標

1**小可達剩余不平衡量emar=0.3~1μm。

2、一次去重率：URR>95%。

3、一次測量時間＜5s。

4、轉速范圍：150-4500rpm。
