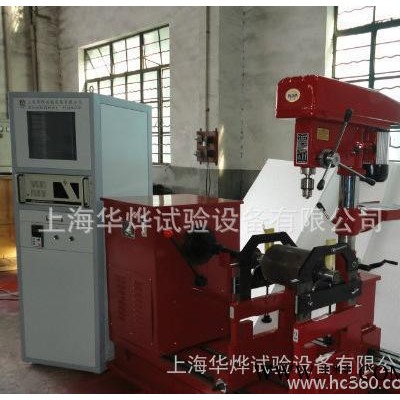

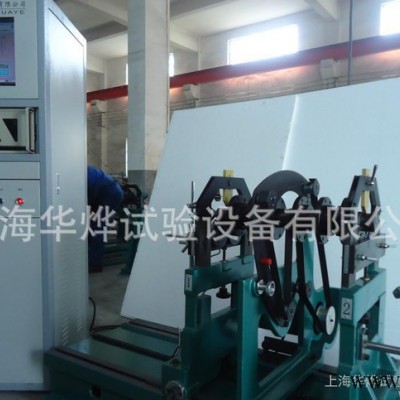

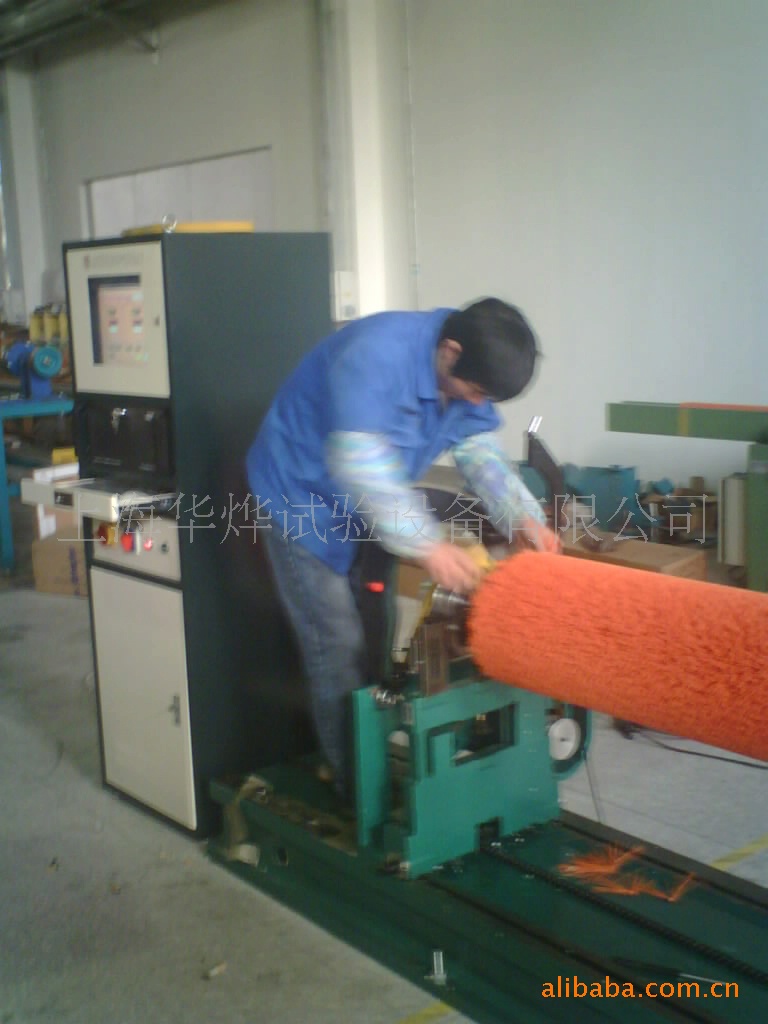

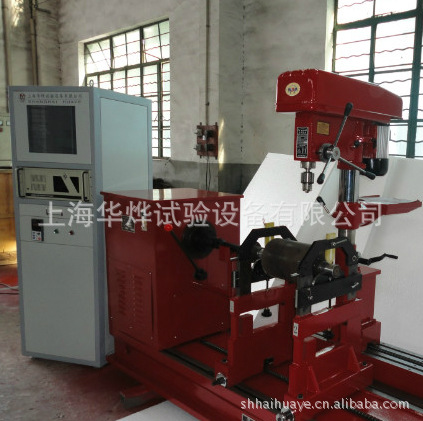

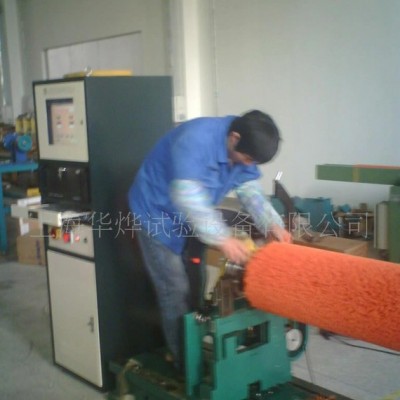

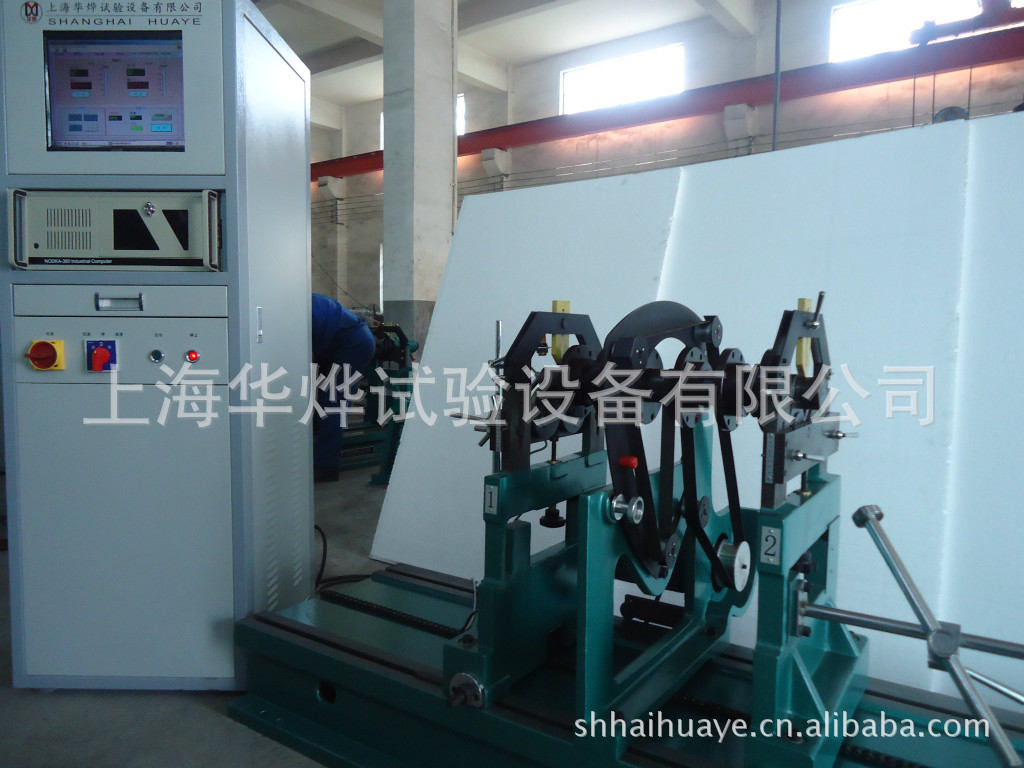

YFW-500型硬支承平衡機

技術簡介及報價單

一、簡介

本機是YYW平衡機系列產品之一，是一種用途較廣泛的平衡機，它具有效率高，操作簡易，顯示直觀等特點，適宜于大型風機電機及重心在支承點外側的特殊工件平衡校驗。其配用的美國NI公司虛擬儀器PH-2工控機智能測試系統，由于采用帶通濾波技術，所以其低速性能極佳，使得在啟動前只要根據轉子的兩校正面距離和校正面與支點間的距離，以及校正面半徑進行調整，就能在一次啟動下正確的顯示工件的不平衡量和相位。

二、  主要技術規范

1)       工件質量范圍                                           10~500kg

2)       工件最大直徑                                          φ1400mm

3)       工件軸頸范圍                                      φ10～φ180 mm

4）聯接端面距尾擺架間距離                                   1400mm

5）平衡轉速                                             350-1400 r/min

6）最小可達剩余不平衡量emar                                     1g.mm/kg

7）電動機功率                                               5.5kw

8)不平衡量減少率URR                                          ≧95%
