材質 | 玻璃鋼 |
---|---|
傳動方式 | 機械傳動 |
級數 | 單級 |
噪聲 | 20-40db |
種類 | 工業離心風機 |
風機壓力 | 低壓風機 |
品牌 | 華強 |
型號 | F4-72 |
加工定制 | 是 |
旋轉方式 | 右旋轉風機 |

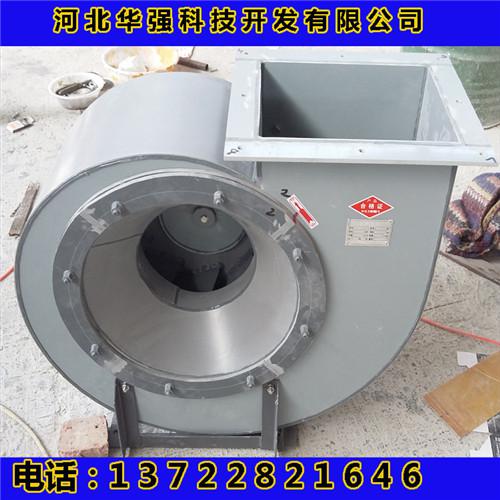

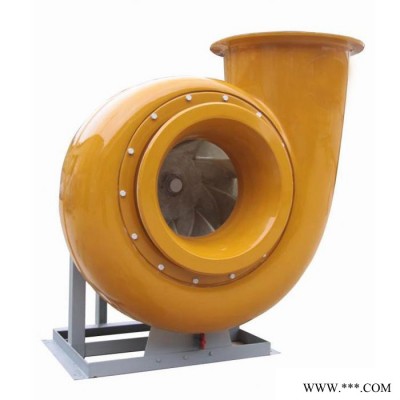

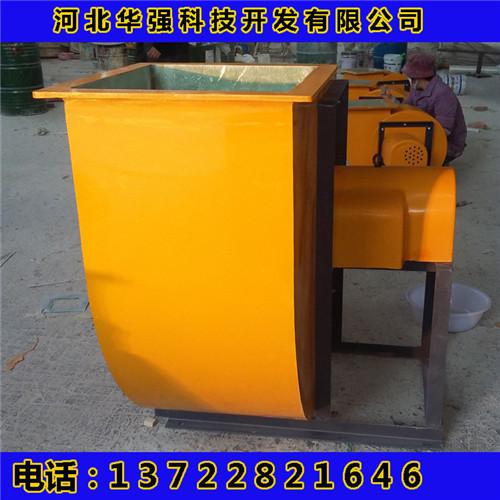

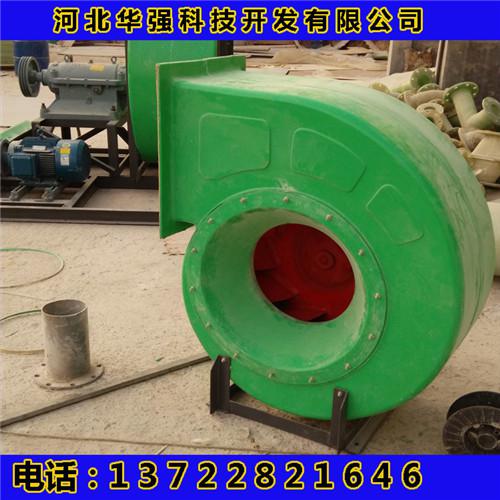

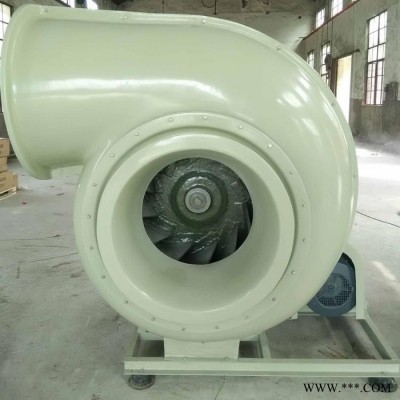

玻璃鋼離心通風機是一種高效率節能的中低壓離心式風機,其機翼型葉片,曲線型葉輪前盤和錐弧型進口集流等結構使用機具有優良的空氣動力性能,風機葉輪直徑從小到大共十三個機號,風機安裝便捷可固定安裝也可管道式安裝。
產品分類:普通型:適用于非易燃、易爆及無腐蝕性氣體環境中
防腐型:葉輪、機殼為為玻璃鋼,適用于含有腐蝕性氣體的環境中
防爆型:電機為隔爆型,葉片為鋁合金,適用于易燃、易爆氣體的環境中,防爆等級為EXdIIBT4。
風機型式及傳動方式
風機分左旋和右旋兩種型式,從電機(皮帶輪)側正視,葉輪按順時針方向旋轉為右旋,逆時針旋轉為左旋。A式為電機直聯傳動, B、C、E式為皮帶傳動,D、F式為聯軸器傳動 。
產品的結構

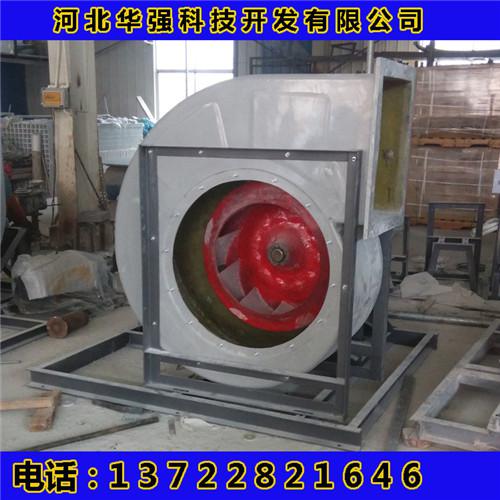

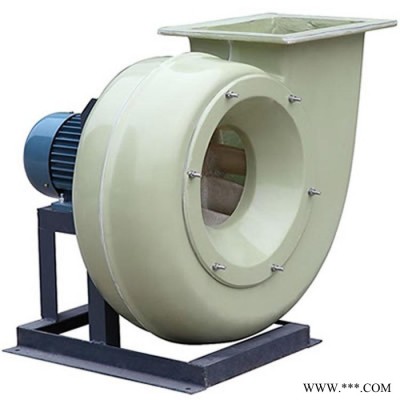

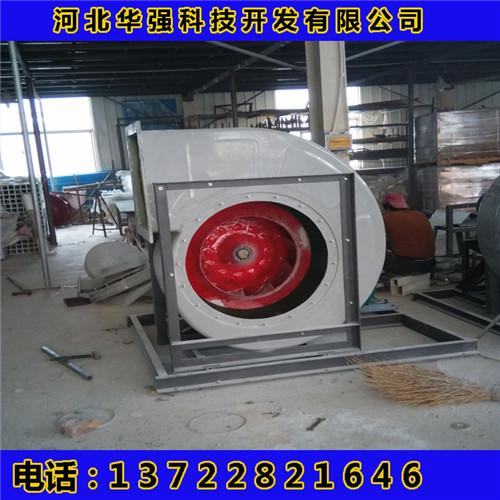

玻璃鋼離心通風機,主要由葉輪、機殼、進風口、電機等部分組成,NO6C和NO8~20除具有上述結構外,還有傳動部分。
●葉輪……有10個后傾機翼型葉片、曲線型輪蓋和平板后盤組成,用鋼板(玻璃鋼外防腐)制造,經動靜平衡校正和超速運轉實驗,運轉平穩可靠。空氣性能良好。
●機殼……做成兩種不同形式,其中:NO2.8~12機殼做成整體,不能拆開。NO16~20機殼制成三開式,除按水平分為兩半外,上半部沿中心垂直分為兩半,用螺栓連接,以便安裝、維修時放入或取出葉輪。
●傳動……由主軸、軸承箱、滾動軸承、皮帶輪或聯軸器組成。
5、4-72(79)離心式通風機工作條件:工作溫度:常溫;氣體:弱酸堿性氣體;
介質條件:顆粒物≦150mg/m3(不允許有粘性物質)
●常規型:非腐蝕性、非易燃、易爆氣體
●防腐型:有腐蝕性氣體
●防爆型:非腐蝕性、有易燃、易爆氣體
離心式通風機應用
離心通風機適合用各類民用和工業建筑的送風排風和一般通風換氣。
防腐離心通風機適宜于安裝在化工廠、實驗室、地下室、浴池等場合輸送帶腐蝕氣體,含酸堿性氣體和高溫氣體。
防爆型通風機是防爆專用機,適合于在燃油燃氣鍋爐旁,高濃度粉塵車間、煤庫、儲氣站、易爆物品存放的倉庫等有防爆要求的場合安裝使用,可輸送有易燃、易爆和易揮發性的氣性。
離心式通風機的配置
標準配置:●葉輪 ●電機 ●機殼(風筒、電機支架) ●進風口 ●傳動部分
備選件及附件
※減振設備; ※控制箱; ※對接法蘭 ※電機角架(A式) 訂貨須知:
訂貨時心須注明風機的機號、風量、壓力、出風口角度、旋轉方向,以及電動機型號功率、轉速等。
