| 材質 | 鑄鐵 |
|---|---|
| 類型 | 軸承座 |
| 內徑 | 40mm |
| 用途 | 外球面球軸承 |
| 種類 | 外球面軸承座 |
| 是否標準件 | 標準件 |
| 樣品或現貨 | 現貨 |
| 是否進口 | 非進口 |
| 滾動體列數 | 單列 |
| 滾道類型 | 球面滾道 |
| 使用特性 | 高速 |
| 品牌 | SAKF |
| 型號 | F208 |
| 加工定制 | 否 |
| 保持架及其材料 | J鋼板沖壓 |
| 軸承材質 | 高碳鉻軸承鋼（全淬透型)(GCr15) |

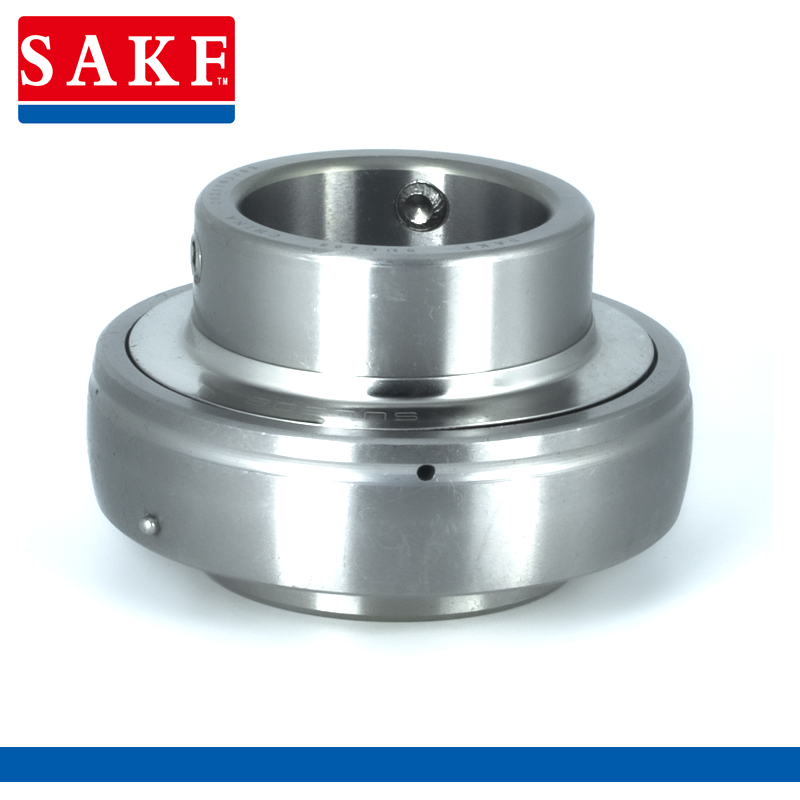

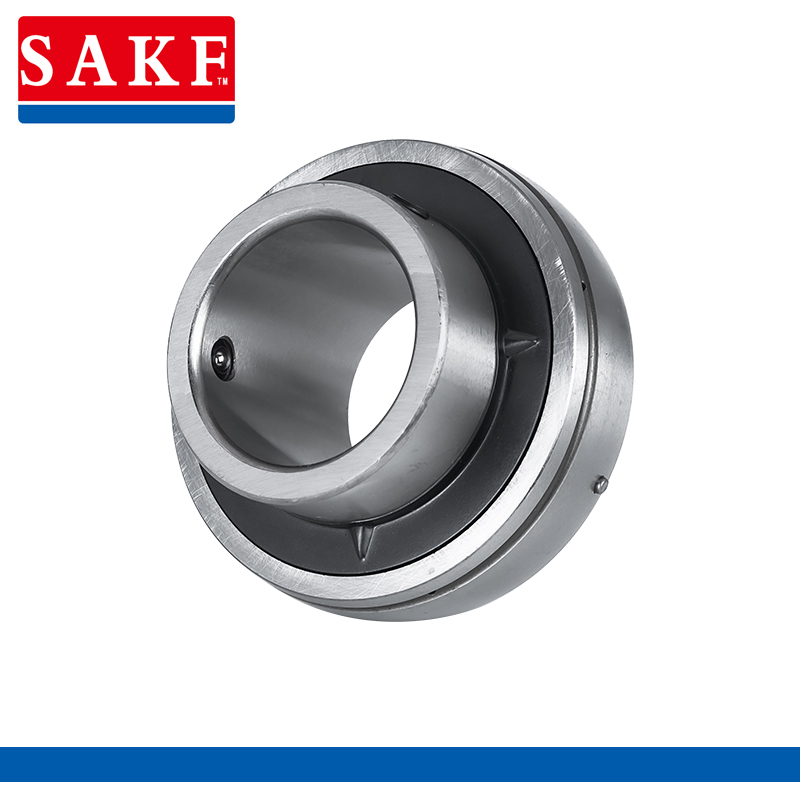

外球面球軸承實際上是深溝球軸承的一種變型，特點是它的外圈外徑表面為球面，可以配入軸承座相應的凹球面內起到調心的作用。
雖然它的基本性能與深溝球軸承應是相似的，但是由于這種軸承大都應用在比較粗糙的機械中，安裝定位不夠準確，軸與座孔的軸線對中性差，或是軸長而撓度大等的情況下，而且軸承本身精度也不夠高，有的結構也比較粗糙，因此性能的實際表現比較相同規格的深溝球軸承要打上相當?shù)恼劭?。例?帶頂絲的外球面球軸承應用于剛度差撓度大的通軸，這種軸承兩面帶密封圈，能嚴密防止污物侵入，出廠時已裝填
適量的潤滑劑，安裝前不需清洗，不需補加潤滑劑，軸承內圈凸出端上的頂絲螺釘在軸上緊固時.允許的軸向負荷不得超過額定動負荷的20%。
帶偏心套的外球面球軸承與帶頂絲的外球面軸承性能基本相同，只是頂絲不在內圈上，而是在偏心套上。圓錐孔外球面球軸承的內孔為帶1:12錐度的圓錐孔，可直接安裝在錐形軸上，或借助緊定襯套安裝在無軸肩光軸上，并可微調軸承游隙。
外球面軸承優先適用于要求設備及零部件簡單的場合，例如用于農業機械、運輸系統或建筑機械上。
主要用來承受以徑向負荷為主的徑向與軸向聯合負荷，一般不宜單獨承受軸向負荷，此種軸承可以分別安裝內圈(帶全組滾子與保持器)和外圈。該種軸承不允許軸相對外殼有傾斜，在徑向負荷任用下會產生附加軸向力。該種軸承軸向游隙的大小，對軸承能否正常工作關系很大，當軸向游隙過小時，溫升較高;軸向游隙較大時，軸承容易損壞。故在安裝和運轉時要特別注意調整軸承的軸向游隙，必要時可以預過盈安裝，以增加軸承的剛性。
帶座外球面球軸承帶座外球面軸承是將滾動軸承與軸承座結合在一起的一種軸承單元。大部分外球面軸承都是將外徑做成球面，與帶有球狀內孔的軸承座安裝在一起，結構形式多樣，通用性和互換性好。

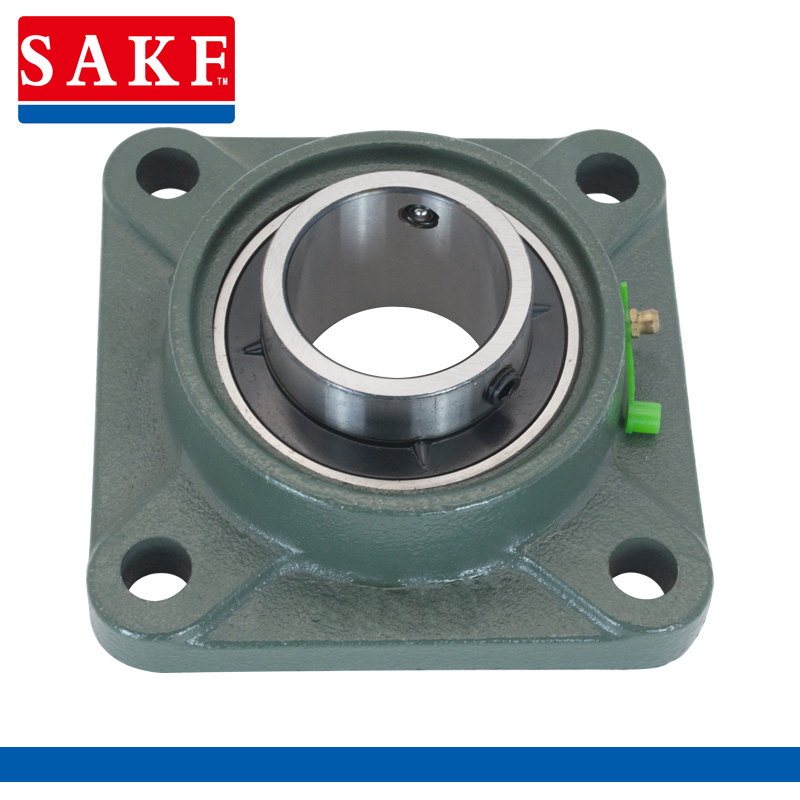

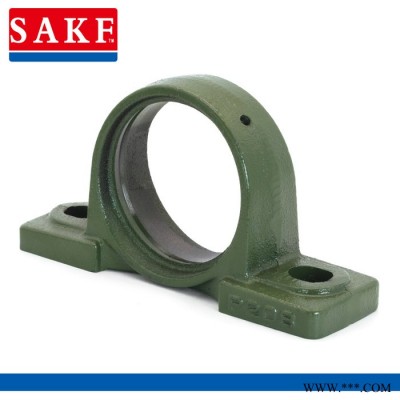

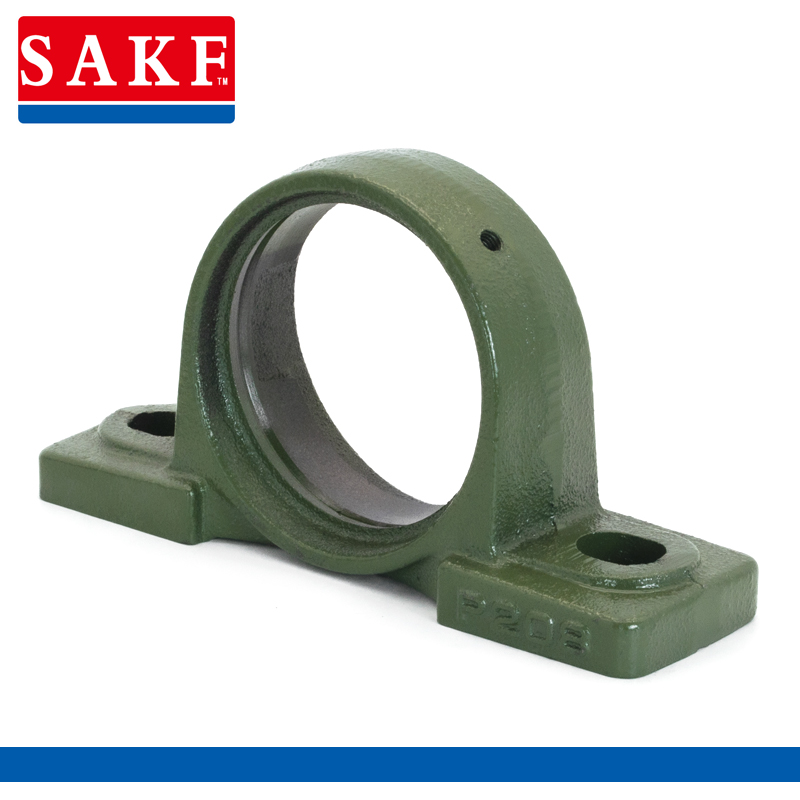

同時，此類軸承在設計上也具有一定調心性，易于安裝，具有雙重結構的密封裝置，可以在惡劣的環境下工作。軸承座一般是采用鑄造成型。常用座有立式座(P)、方形座(F)、凸臺方形座(FS)、凸臺圓形座(FC)、菱形座(FL)、環形座(C)、滑塊座等(T)。
帶座外球面軸承分為軸承心和軸承座，在叫法上是以軸承心加上軸承座稱呼，如帶緊定螺釘外球面軸承UC205配立式座稱UCP205。帶座外球面軸承由于具有很強的互換性，軸承心可以隨意裝配在同一規格不同形狀的軸承座里。
| 外球面軸承型號對照表 | |||||||||
| 國內新型號 | 國內舊型號 | 內徑 | 外徑 | 寬度 | Cr(kN) | Cor(kN) | 脂潤滑轉速 | 脂潤滑轉速（r/min） | 重量 |
| UC201 | 90501 | 12 | 40 | 27.4 | - | - | - | - |
|
| UC202 | 90502 | 15 | 40 | 27.4 | - | - | - | - | - |
| UC203 | 90503 | 17 | 40 | 27.4 | - | - | - | - | - |
| UC204 | 90504 | 20 | 47 | 31 | - | - | - | - | - |
| UC205 | 90505 | 25 | 52 | 34.1 | - | - | - | - | - |
| UC206 | 90506 | 30 | 62 | 38.1 | - | - | - | - | - |
| UC207 | 90507 | 35 | 72 | 42.9 | - | - | - | - | - |
| UC208 | 90508 | 40 | 80 | 49.2 | - | - | - | - | - |
| UC209 | 90509 | 45 | 85 | 49.2 | - | - | - | - | - |
| UC210 | 90510 | 50 | 90 | 51.6 | - | - | - | - | - |
| UC211 | 90511 | 55 | 100 | 55.6 | - | - | - | - | - |
| UC212 | 90512 | 60 | 110 | 65.1 | - | - | - | - | - |
| UC213 | 90513 | 65 | 120 | 65.1 | - | - | - | - | - |
| UC214 | 90514 | 70 | 125 | 74.6 | - | - | - | - | - |
| UC215 | 90515 | 75 | 130 | 77.8 | - | - | - | - | - |
| UC216 | 90516 | 80 | 140 | 82.6 | - | - | - | - | - |
| UC217 | 90517 | 85 | 150 | 85.7 | - | - | - | - | - |
| UC218 | 90518 | 90 | 160 | 96 | - | - | - | - | - |
| UC220 | 90520 | 100 | 180 | 108 | - | - | - | - | - |
本公司供應SAKF 外球面軸承 型號為UC203 UC204 UC205 UC206 UC207 UC208 UC209 UC210 UC211 UC212 UC213 UC214 UC215 UC216 UC217 UC218 UC219 UC220 等型號，質量保證，歡迎來電洽談。
