| 厚度 | 14 |
|---|---|
| 精度等級 | P5 |
| 內徑 | 17 |
| 外徑 | 47 |
| 滾動體類型 | 球面滾子 |
| 滾動體列數 | 單列 |
| 滾道類型 | 深溝滾道 |
| 使用特性 | 高速 |
| 品牌 | SAKF |
| 型號 | 6303 |
| 保持架及其材料 | J鋼板沖壓 |
| 軸承材質 | 軸承鋼 |
| 密封防塵形式 | 2RS |
| 密封蓋 | 雙面密封 |
| 滾動體 | 鋼球 |

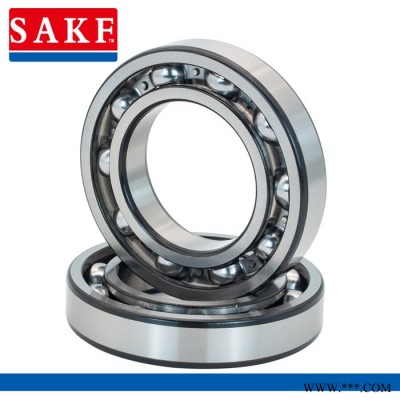

深溝球軸承的概念及用途 深溝球軸承結構簡單，使用方便，是生產批量大、應用范圍廣的一類軸承。它主要用以承受徑向載荷，也可承受一定的軸向載荷。當軸承的徑向游隙加大時，具有角接觸球軸承的功能，可承受教大的軸向載荷。 與尺寸相同的其他類軸承比較，此類軸承摩擦因數小，極限轉速高。在轉速較高不宜采用推力球軸承的情況下可用該類軸承承受軸向載荷。
具體分類及型號對照：

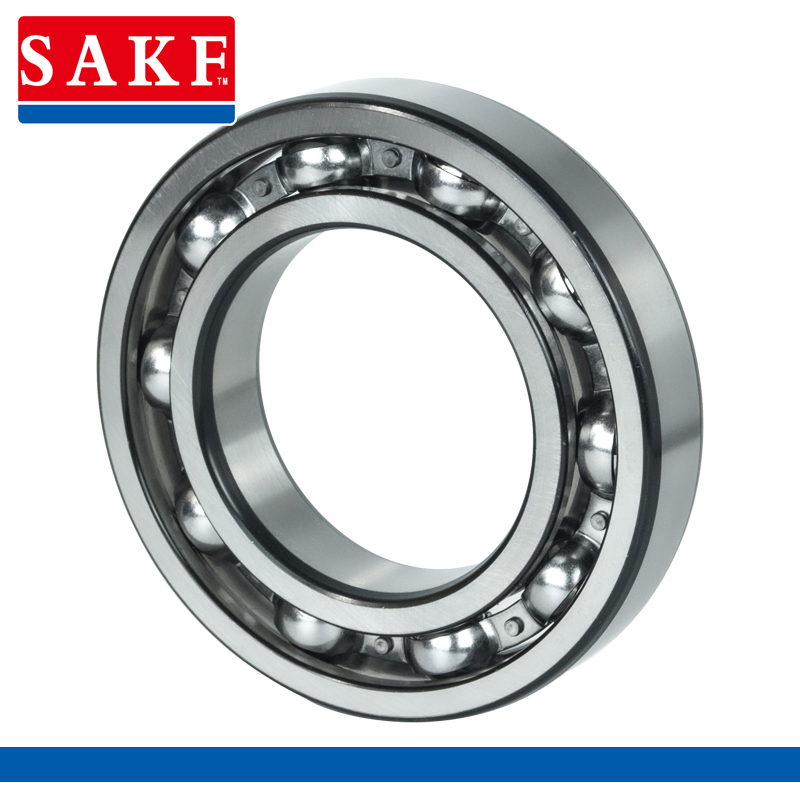

1、開式深溝球軸承（60000型）
注：主要用以承受徑向載荷，也可承受較小的軸向載荷，軸的軸向位移限制在軸向游隙范圍內允許內圈相對外圈傾斜.1 - */1
2、外圈有止動槽的深溝球軸承（60000 N型）
注：同基型深溝球軸承 裝入止動環可簡化軸承在軸承座孔內軸向定位

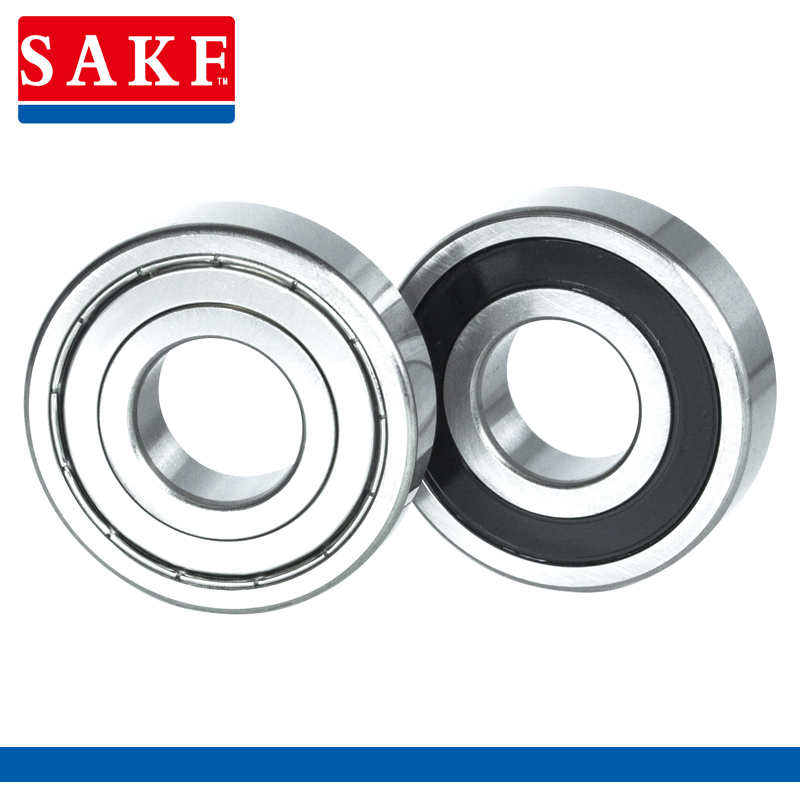

3、一面帶防塵蓋，另一面外圈有止動槽的深溝球軸承 （60000-ZN型）
4、兩面帶防塵蓋，外圈有止動槽的深溝球軸承 （60000-2ZN型）
5、一面帶防塵蓋的深溝球軸承（60000-Z）
6、兩面帶防塵蓋的深溝球軸承（60000-2Z）
注：同基型深溝球軸承 防塵蓋與內圈擋邊之間有間隙，極限轉速與開式深溝球軸承相同，密封較好軸承在裝配時填入了適量潤滑劑，安裝使用時不用清洗和添加潤滑劑。
7、一面帶密封圈的深溝球軸承 （60000-RS型、60000-RZ型）
注：同基型深溝球軸承 密封圈與內圈擋邊有接觸式（后置代號%/，(./ ）和非接觸式（.#，(.#），接觸式密封效果好，但摩擦阻力大，極限轉速低。
8、兩面帶密封圈的深溝球軸承 （60000-2RS型、60000-2RZ型）
注：非接觸式密封極限轉速與開式深溝球軸承相同軸承在裝配時填入適量潤滑劑安裝使用時不用清洗和添加潤滑劑。
9、凸緣外圈深溝球軸承（F60000型）
10、一面帶防塵蓋的凸緣外圈深溝球軸承（F60000-Z型）
11、兩面帶防塵蓋的凸緣外圈深溝球軸承 （F60000-2Z型）
它主要用以承受徑向載荷，也可承受一定的軸向載荷。當軸承的徑向游隙加大時，具有角接觸球軸承的功能，可承受教大的軸向載荷。 與尺寸相同的其他類軸承比較，此類軸承摩擦因數小，極限轉速高。在轉速較高不宜采用推力球軸承的情況下可用該類軸承承受軸向載荷
深溝球軸承是應用范圍廣泛、代表性強的滾動軸承。此類軸承內外圈滾道都呈圓弧狀深溝，可承受徑向、軸向及合成負荷。結構簡單， 容易得到高精度，適合高速旋轉。
深溝球軸承一般采用鋼板沖壓保持架，但尺寸較大不易沖壓成型或用于高速旋轉的，則采用車削成型保持架。此類軸承通常會有帶防塵蓋、帶密封圈、非接觸膠蓋、接觸膠蓋或止動環軸承。
| 深溝球軸承型號對照表 | |||||||||
| 國內新型號 | 國內舊型號 | 內徑 | 外徑 | 寬度 | Cr(kN) | Cor(kN) | 脂潤滑轉速 | 脂潤滑轉速（r/min） | 重量 |
| 6200 | 200 | 10 | 30 | 9 | 5.1 | 2.38 | 20000 | 26000 | 0.032 |
| 6201 | 201 | 12 | 32 | 10 | 6.82 | 3.05 | 19000 | 24000 | 0.037 |
| 6202 | 202 | 15 | 35 | 11 | 7.65 | 3.72 | 18000 | 22000 | 0.045 |
| 6203 | 203 | 17 | 40 | 12 | 9.58 | 4.78 | 16000 | 20000 | 0.065 |
| 6204 | 204 | 20 | 47 | 14 | 12.8 | 6.65 | 14000 | 18000 | 0.106 |
| 6205 | 205 | 25 | 52 | 15 | 14 | 7.85 | 13000 | 15000 | 0.128 |
| 6206 | 206 | 30 | 62 | 16 | 19.5 | 11.3 | 11000 | 13000 | 0.199 |
| 6207 | 207 | 35 | 72 | 17 | 25.7 | 15.4 | 9200 | 11000 | 0.288 |
| 6208 | 208 | 40 | 80 | 18 | 29.5 | 18 | 8000 | 10000 | 0.368 |
| 6209 | 209 | 45 | 85 | 19 | 31.5 | 20.5 | 7000 | 9000 | 0.416 |
| 6210 | 210 | 50 | 90 | 20 | 35 | 23.2 | 6700 | 8500 | 0.463 |
| 6211 | 211 | 55 | 100 | 21 | 43.2 | 29.2 | 6000 | 7500 | 0.603 |
| 6212 | 212 | 60 | 110 | 22 | 47.8 | 32.8 | 5600 | 7000 | 0.789 |
| 6213 | 213 | 65 | 120 | 23 | 57.2 | 40 | 5000 | 6300 | 0.99 |
| 6214 | 214 | 70 | 125 | 24 | 60.8 | 45 | 4800 | 6000 | 1.084 |
| 6215 | 215 | 75 | 130 | 25 | 66 | 49.5 | 4500 | 5600 | 1.171 |
| 6216 | 216 | 80 | 140 | 26 | 71.5 | 54.2 | 4300 | 5300 | 1.448 |
| 6217 | 217 | 85 | 150 | 28 | 83.2 | 63.8 | 4000 | 5000 | 1.803 |
| 6218 | 218 | 90 | 160 | 30 | 95.8 | 71.5 | 3800 | 4800 | 2.17 |
| 6219 | 219 | 95 | 170 | 32 | 110 | 82.8 | 3600 | 4500 | 2.62 |
| 6220 | 220 | 100 | 180 | 34 | 122 | 92.8 | 3400 | 4300 | 3.19 |
| 6300 | 300 | 10 | 35 | 11 | 7.65 | 3.48 | 18000 | 24000 | 0.053 |
| 6301 | 301 | 12 | 37 | 12 | 9.72 | 5.08 | 17000 | 22000 | 0.06 |
| 6302 | 302 | 15 | 42 | 13 | 11.5 | 5.42 | 16000 | 20000 | 0.082 |
| 6303 | 303 | 17 | 47 | 14 | 13.5 | 6.58 | 15000 | 18000 | 0.115 |
| 6304 | 304 | 20 | 52 | 15 | 15.8 | 7.88 | 13000 | 16000 | 0.142 |
| 6305 | 305 | 25 | 62 | 17 | 20.6 | 11.3 | 11000 | 13000 | 0.232 |
| 6306 | 306 | 30 | 72 | 19 | 26.7 | 15 | 6600 | 12000 | 0.346 |
| 6307 | 307 | 35 | 80 | 21 | 33.4 | 19.3 | 8500 | 10000 | 0.457 |
| 6308 | 308 | 40 | 90 | 23 | 40.8 | 24 | 7000 | 8500 | 0.639 |
| 6309 | 309 | 45 | 100 | 25 | 52.8 | 31.8 | 6300 | 7500 | 0.837 |
| 6310 | 310 | 50 | 110 | 27 | 61.8 | 38 | 6000 | 7000 | 1.082 |
| 6311 | 311 | 55 | 120 | 29 | 71.5 | 44.8 | 5600 | 6700 | 1.367 |
| 6312 | 312 | 60 | 130 | 31 | 81.8 | 51.8 | 5000 | 6000 | 1.71 |
| 6313 | 313 | 65 | 140 | 33 | 93.8 | 60.5 | 4500 | 5300 | 2.1 |
| 6314 | 314 | 70 | 150 | 35 | 105 | 68 | 4300 | 5000 | 2.55 |
| 6315 | 315 | 75 | 160 | 37 | 113 | 76.8 | 4000 | 4800 | 3.05 |
| 6316 | 316 | 80 | 170 | 39 | 123 | 86.5 | 3800 | 4500 | 3.61 |
| 6317 | 317 | 85 | 180 | 41 | 132 | 96.5 | 3600 | 4300 | 4.284 |
| 6318 | 318 | 90 | 190 | 43 | 145 | 108 | 3400 | 4000 | 4.97 |
| 6319 | 319 | 95 | 200 | 45 | 157 | 122 | 3200 | 3800 | 5.74 |
| 6320 | 320 | 100 | 215 | 47 | 173 | 140 | 2800 | 3600 | 7.09 |
