| 厚度 | 62 |
|---|---|
| 精度等級 | P5 |
| 內徑 | 120 |
| 外徑 | 200 |
| 滾動體類型 | 球面滾子 |
| 樣品或現貨 | 現貨 |
| 滾動體列數 | 雙列 |
| 滾道類型 | 球面滾道 |
| 使用特性 | 高溫 |
| 品牌 | SAKF |

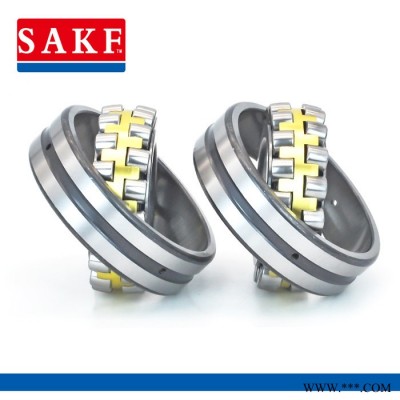

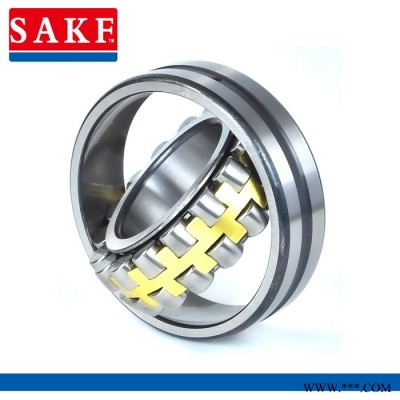

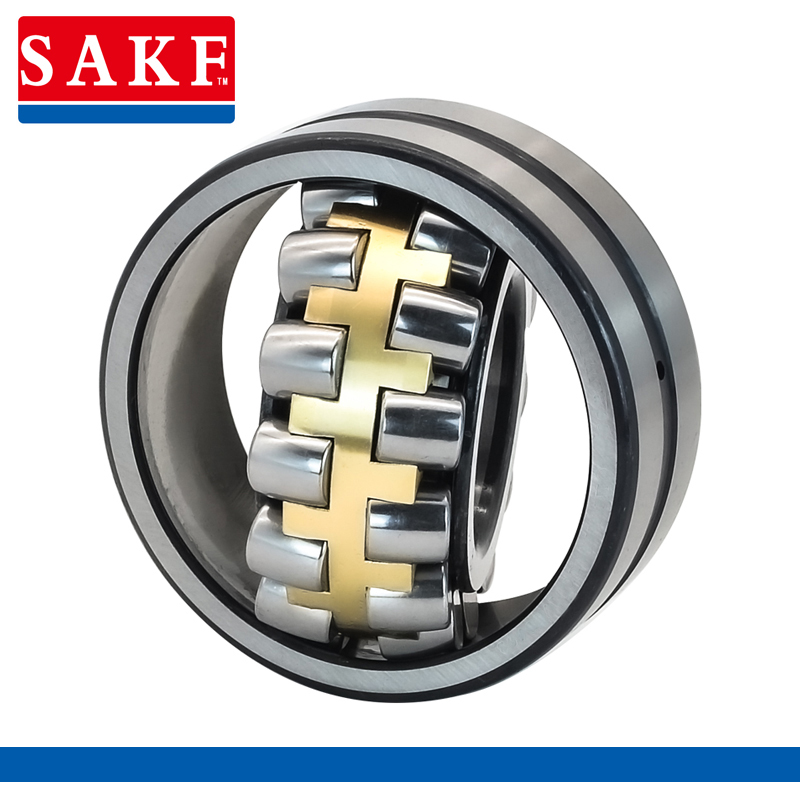

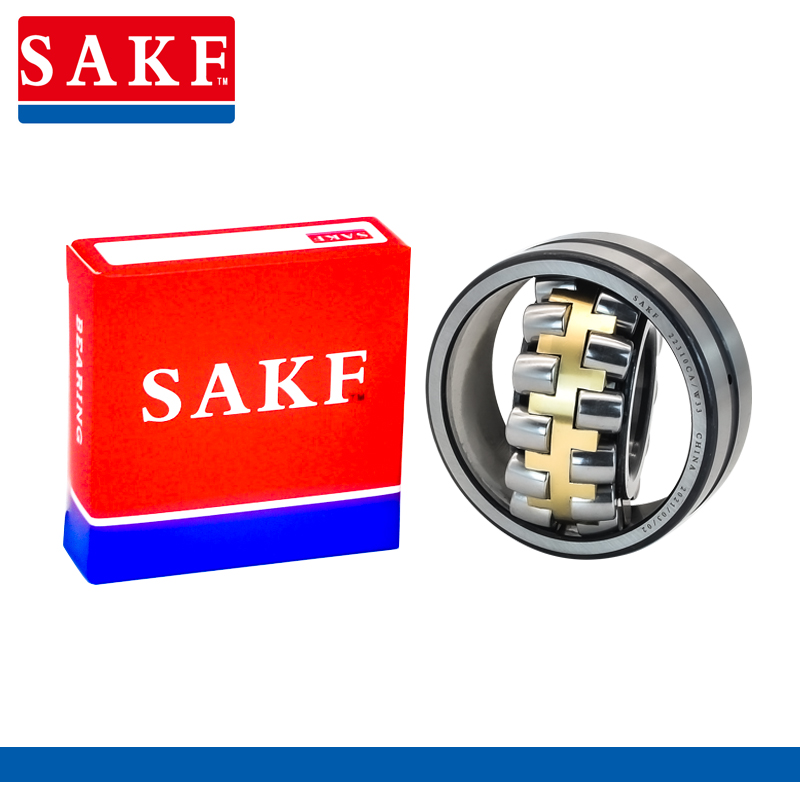

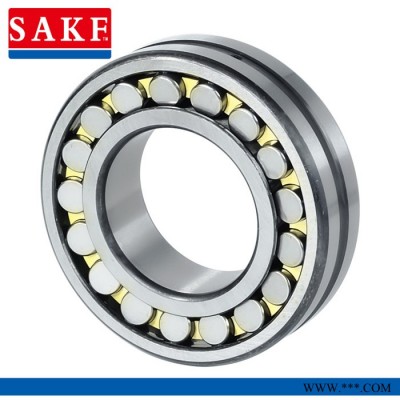

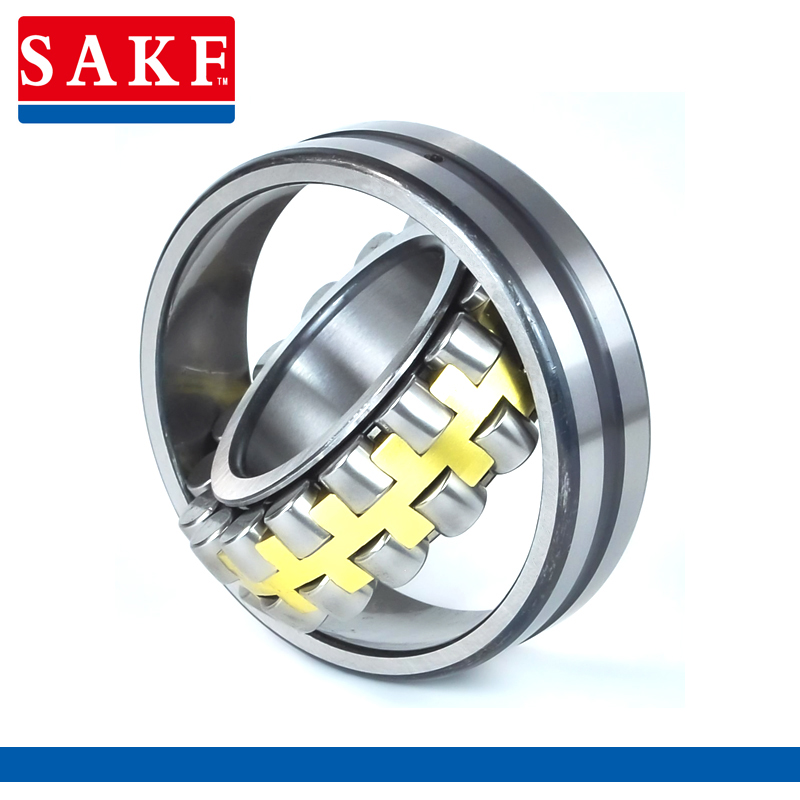

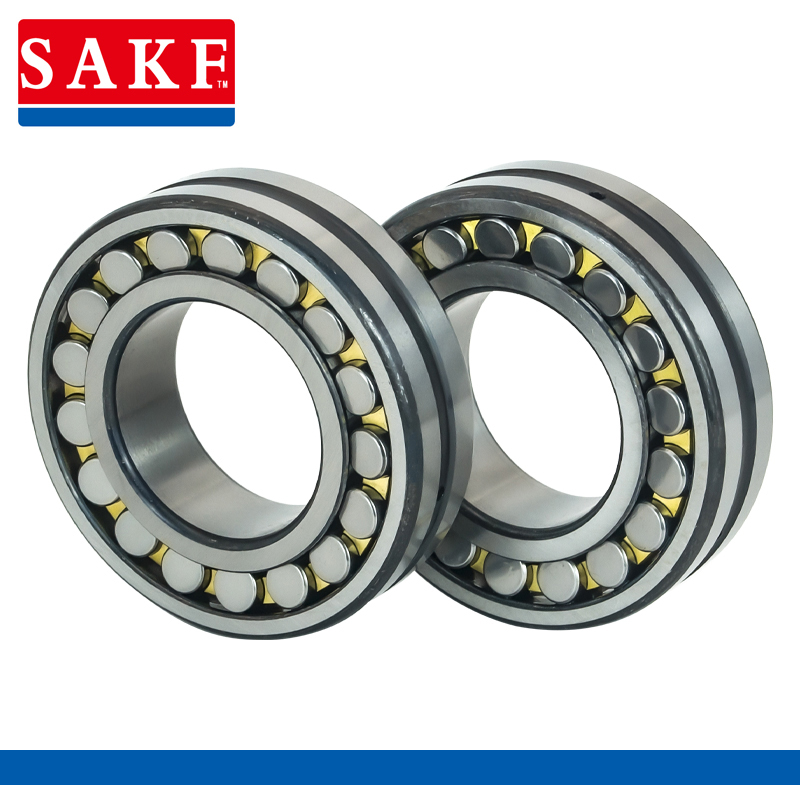

| 型號 | 23124CA/W33 |
| 保持架及其材料 | N黃銅實體 |
| 軸承材質 | 高碳鉻軸承鋼（全淬透型)(GCr15) |
| 軸承材料 | HC |
用途 主要適用的保持架：沖壓鋼板加強型保持架（后綴E，國內很少）。沖壓鋼板型保持架（后綴CC）、玻璃纖維增強型聚酰胺66保持架（后綴TVPB）、機加工黃銅兩片式保持架（后綴MB）。機加工黃銅整體式保持架（后綴CA）、振動場合沖壓鋼板保持架（后綴JPA）。振動場合黃銅保持架（后綴EMA）。同一結構，軸承上的代號或有不同。
主要用途：造紙機械、減速裝置、鐵路車輛車軸、軋鋼機齒輪箱軸承座、軋鋼機輥子、破碎機、振動篩、印刷機械、木工機械、各類產業用減速機、立式帶座調心軸承。
調心滾子軸承的安裝
調心滾子軸承在有二條滾道的內圈和滾道為球面的外圈之間，裝配有鼓形滾子的軸承。外圈滾道面的曲率中心與軸承中心一致，所以具有與自動調心球軸承同樣的調心功能。在軸、外殼出現撓曲時，可以自動調荷及二個方向的軸向負荷。徑向負荷能力大，適用于有重負荷、沖擊負荷的情況。內圈內徑是錐孔的軸承，可直接安裝?；蚴褂镁o定套、拆卸筒安裝在圓柱軸上。保持架使用鋼板沖壓保持架、聚酰胺成形保持架及銅合金車制保持架。
對于自調心軸承來說，在將帶軸的軸承裝入箱體軸孔時，使用中間安裝環可防止外圈傾斜與旋轉。應該記住的是，有些尺寸的自調心球軸承的滾珠突出于軸承的側面，所以中間安裝環應該凹進，以防損壞滾珠。大量的軸承一般都采用機械或液壓壓入法進行安裝。
對于可分離型軸承，內圈與外圈可以分開安裝，這樣就簡化了安裝工序，特別是當內外圈都需過盈配合時尤為如此。在把內圈已安裝到位的軸裝入已含外圈的軸承箱時，必須注意查看內外圈是否正確對中，以避免劃傷軸承滾道和滾動部件。如果圓柱和滾針軸承采用不帶法蘭擋邊的內圈或一側有法蘭邊的內圈時，建議使用安裝套筒。套筒的外徑應等于內圈滾道直徑F，機械加工的公差標準應d10。沖壓外圈滾針軸承盡量使用芯軸安裝。
游隙
對于調心滾子軸承的安裝軸向游隙，可用軸頸上的調整螺母、調整墊片和軸承座孔內的螺紋，或用預緊彈簧等方法進行調整。軸向游隙的大小，與軸承安裝時的布置、軸承間的距離、軸與軸承座的材料有關，可根據工作條件確定。對于高載荷高轉速的調心滾子軸承，調整游隙時，必須考慮溫升對軸向游隙的影響，將溫升引起的游隙減小量估算在內，也就是說，軸向游隙要適當?shù)卣{(diào)整得大一點。對于低轉速和承受振動的軸承，應采取無游隙安裝，或施加預載荷安裝。其目的是為了使調心滾子軸承的滾子和滾道產生良好接觸，載荷均勻分布，防止?jié)L子和滾道受振動沖擊遭到破壞。調整后，軸向游隙的大小用千分表檢驗。方法是先將千分表固定在機身或軸承座上，使千分表觸頭頂住軸的光潔表面，沿軸向左右推軸，表針的最大擺動量即為軸向游隙值。
調心滾子軸承的安裝使用注意問題
調心滾子軸承預緊力是在室溫下進行的，但處于工作狀態，系統微拉伸溫度上升所產生的驅動軸，軸承預緊力會發生變化，因此，設置的預緊力，你應該考慮到這個因素。
它需要能力的大小，速度，和其他條件設置的合理使用的調心滾子軸承預緊力，以確保傳輸?shù)纳?。若預緊力過大，功耗，甚至導致過熱。如果預緊力過小，身體負荷，軸滾動，外環之間的差距的作用下，產生跳動，跑，傳動精度，以減少噪音增加，影響了齒輪嚙合，嚴重破壞時，牙齒和軸承。
根據不同的調心滾子軸承裝配，如：直接由軸向壓縮內部軸承內圈的軸承預緊螺母旋轉，內外環，以消除差距，實現軸承預緊力的目的。實現共同使用：遠遠超過了預裝的軸承，螺母擰緊后，然后回1/4圈。組裝方法，這種方法的優點是投資少，簡單，實用，一致的優良品質的前提下圓錐滾子軸承，它都可以使用。
1、電熱板加熱法將軸承放置在溫度為100℃的電熱板上幾分鐘即可，此法簡便，如翻轉幾次可使軸承受熱均勻，而且效率也高，大小調心滾子軸承都可使用此法；
2、電爐加熱法將軸承置于封閉的自動控溫電爐內加熱，加熱均勻，控溫準確，加熱快，適于一批加熱很多軸承的場合；
3、感應加熱法利用感應加熱器可以快速、可靠而又干凈地將調心滾子軸承加熱至所需溫度，這特別適合于內圈緊配合的場合，由于被加熱的只是內圈，而外圈受熱很少，這樣可以較易裝于軸上，也容易裝入座孔中；
4、電燈泡加熱法利用50W的電燈泡加熱調心滾子軸承，可保證加熱溫度在100℃左右，較小軸承可直接放在燈泡上，較大軸承可置于燈泡的錐形罩內，錐形罩可防燈泡熱量散失，并使加熱均勻錐形罩上下可以調位，在一定的范圍內能適應加熱不同大小的軸承如果采用遠紅外燈泡，注意燈泡方向應向下，以免紅外射線不利于人的眼睛這種燈泡可以節能燈泡加熱法適用于數量少而不經常需；要對軸承加熱的場合，平時燈泡還可作照明用，此外不需要任何其他設備；
5、油槽加熱法這是應用較廣的傳統加熱方法，油槽距底部50~70mm處設金屬網，軸承置于網上，大軸承要用鉤子吊起軸承不宜直接放于槽底，以防接觸槽底的軸承部位局部受熱過高，或槽底沉淀的污物進入軸承油槽加熱法的注意要點如下，應使用無腐蝕性熱安定性好的礦物盡量使用變壓器油，油和容器都應保持清潔油槽的容量應與被加熱調心滾子軸承的大小和油量而定，如果容器太小，在連續操作時，一放入軸承油溫就會很快下降，效果就不好
| 調心滾子軸承型號對照表 | |||||||||
| 國內新型號 | 國內舊型號 | 內徑 | 外徑 | 寬度 | Cr(kN) | Cor(kN) | 脂潤滑轉速 | 脂潤滑轉速（r/min） | 重量 |
| 22205CA/W33 | 53505HK | 25 | 52 | 18 | - | - | - | - | 0.178 |
| 22206CA/W33 | 53506HK | 30 | 62 | 20 | - | - | - | - | 0.28 |
| 22207CA/W33 | 53507HK | 35 | 72 | 23 | - | - | - | - | 0.43 |
| 22208CA/W33 | 53508HK | 40 | 80 | 23 | - | - | - | - | 0 |
| 22209CA/W33 | 53509HK | 45 | 85 | 23 | - | - | - | - | 0 |
| 22210CA/W33 | 53510HK | 50 | 90 | 23 | - | - | - | - | 0.622 |
| 22211CA/W33 | 53511HK | 55 | 100 | 25 | - | - | - | - | 0.887 |
| 22212CA/W33 | 53512HK | 60 | 110 | 28 | - | - | - | - | 0 |
| 22213CA/W33 | 53513HK | 65 | 120 | 31 | - | - | - | - | 0 |
| 22214CA/W33 | 53514HK | 70 | 125 | 31 | - | - | - | - | 0 |
| 22215CA/W33 | 53515HK | 75 | 130 | 31 | - | - | - | - | 0 |
| 22216CA/W33 | 53516HK | 80 | 140 | 33 | - | - | - | - | 0 |
| 22217CA/W33 | 53517HK | 85 | 150 | 36 | - | - | - | - | 0 |
| 22218CA/W33 | 53518HK | 90 | 160 | 40 | - | - | - | - | 3.54 |
| 22219CA/W33 | 53519HK | 95 | 170 | 43 | - | - | - | - | 0 |
| 22220CA/W33 | 53520HK | 100 | 180 | 46 | - | - | - | - | 5.13 |
| 22222CA/W33 | 53522HK | 110 | 200 | 53 | - | - | - | - | 7.4 |
| 22224CA/W33 | 53524HK | 120 | 215 | 58 | - | - | - | - | 0 |
| 22226CA/W33 | 53526HK | 130 | 230 | 64 | - | - | - | - | 0 |
| 22228CA/W33 | 53528HK | 140 | 250 | 68 | - | - | - | - | 0 |
| 22230CA/W33 | 53530HK | 150 | 270 | 73 | - | - | - | - | 0 |
| 22232CA/W33 | 53532HK | 160 | 290 | 80 | - | - | - | - | 0 |
| 22234CA/W33 | 53534HK | 170 | 310 | 86 | - | - | - | - | 0 |
| 22236CA/W33 | 53536HK | 180 | 320 | 86 | - | - | - | - | 0 |
本公司供應 SAKF 調心滾子軸承型號為22205 22206 22207 22208 22209 22210 22211 22212 22213 22214 22215 22216 22217 22218 22219 22220 22222 22224 22226 22228 22230 22232 22234 22236 22238 22240 22308 22309 22310 222311 22312 22313 22314 22315 22316 22317 22318 22319 222320 22322 22324 22326 22328 22330 22332 22334 22336 22338 22340質量保證，歡迎咨詢洽談。
