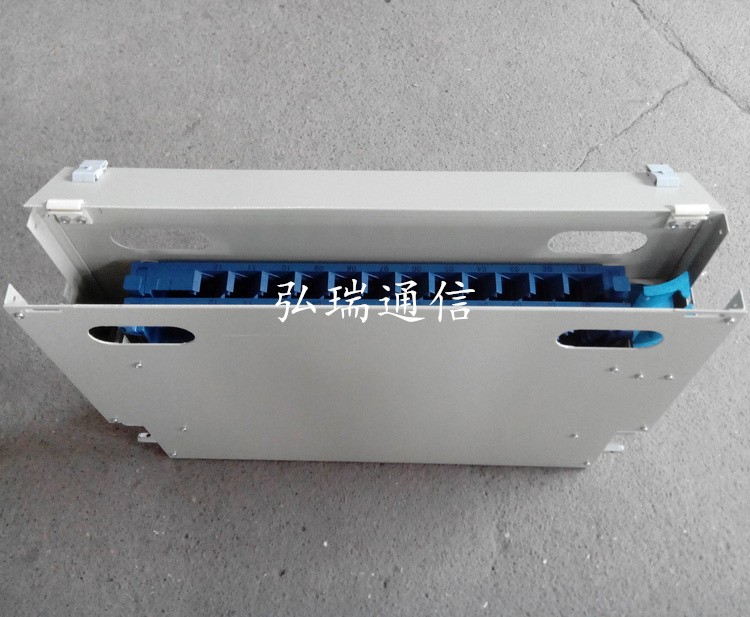

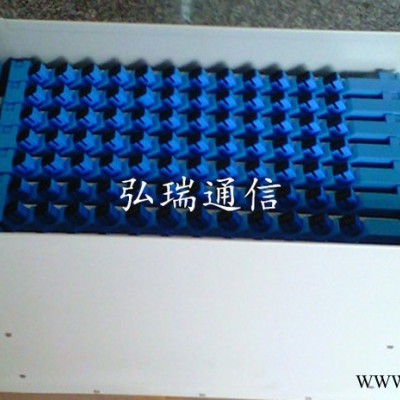

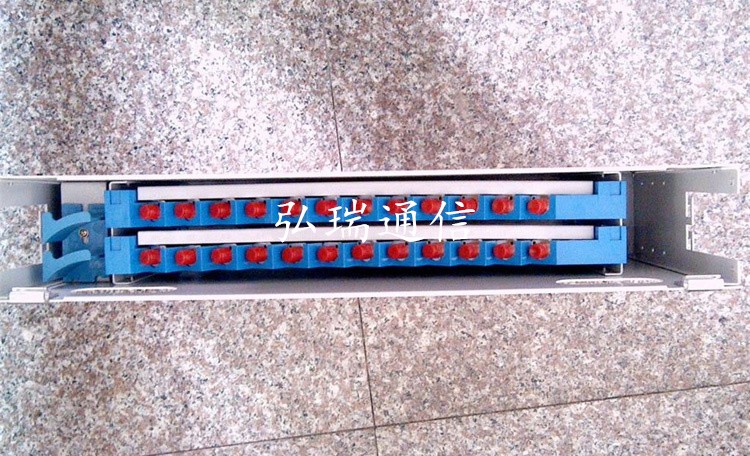

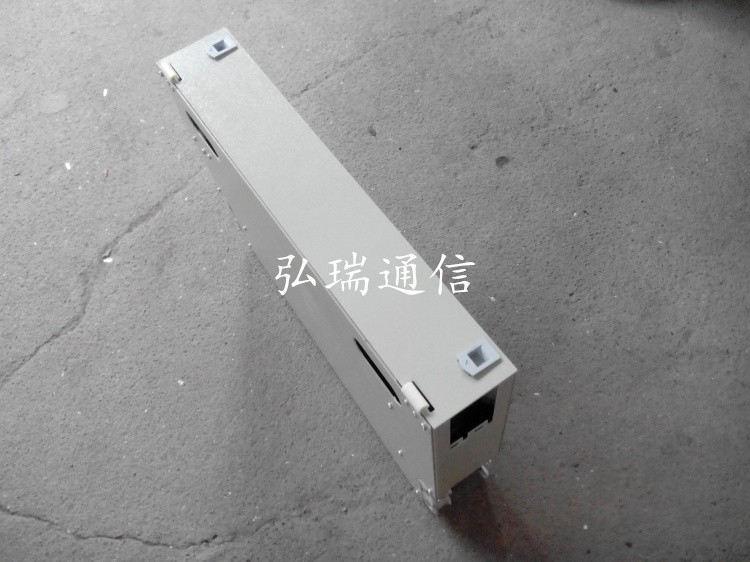

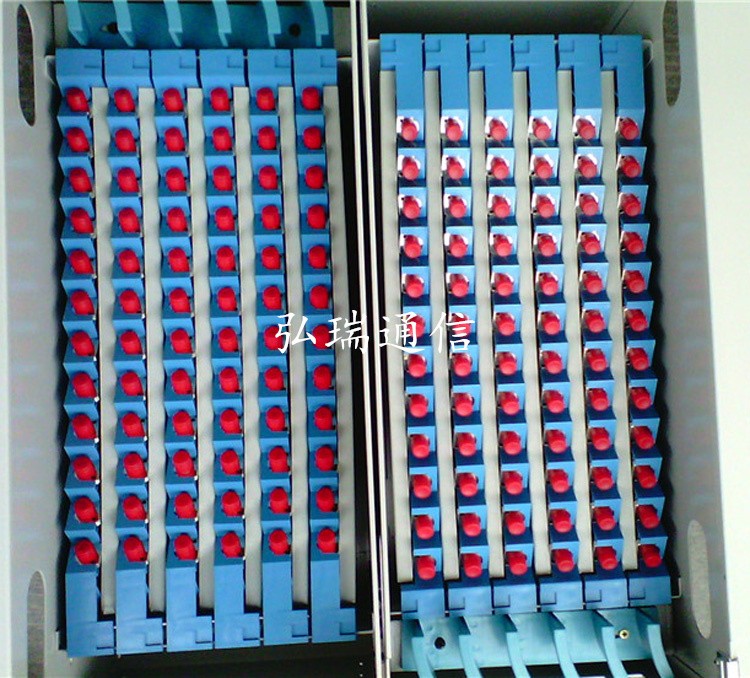

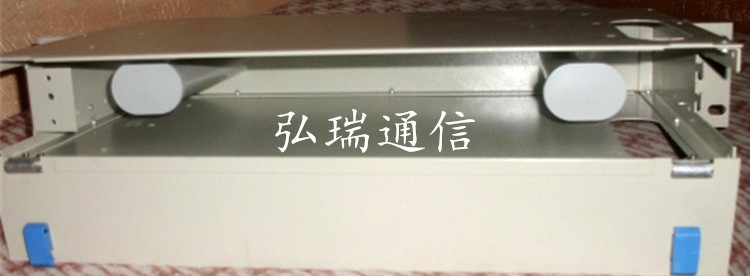

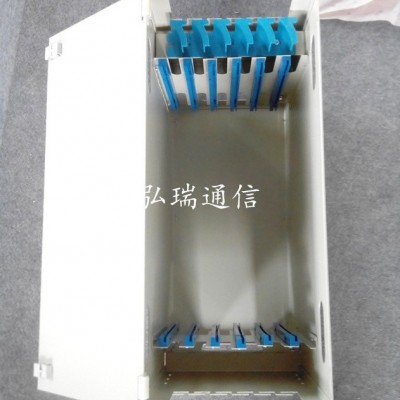

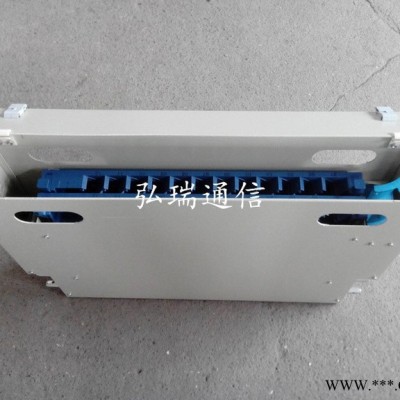

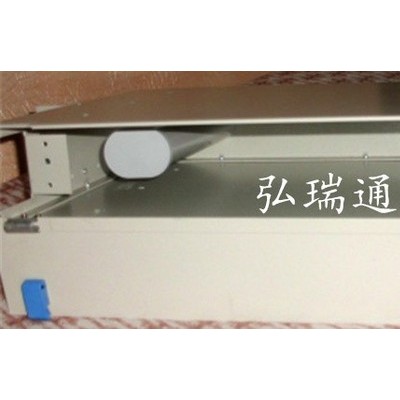

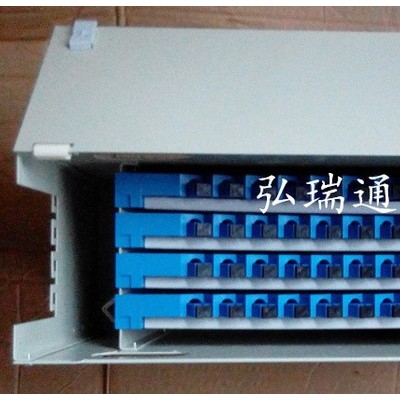

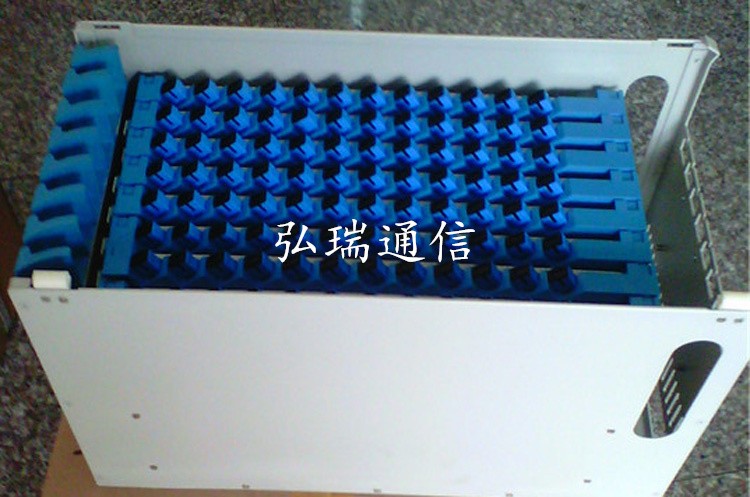

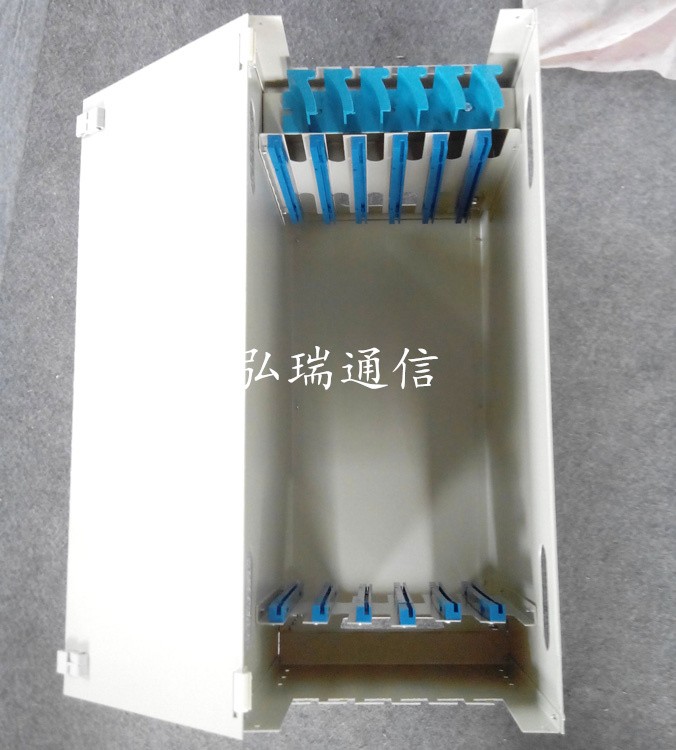

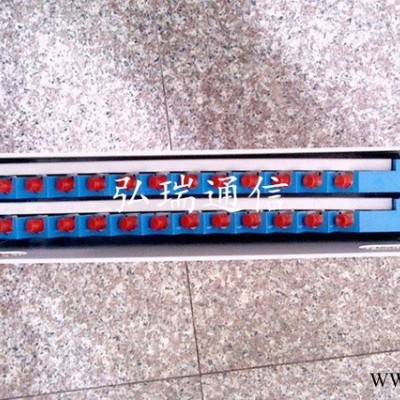

ODF單元箱：ODF單元箱，12芯ODF單元箱，24芯ODF單元箱，48芯ODF單元箱，72芯ODF單元箱，光纖熔接配線單元盒，又稱ODF配線箱，是用于光纜引入、固定和保護、光纜終端與尾纖熔接,

規格：

12芯   50*430*300

24芯   70*430*300

48芯   140*430*300

72芯   200*430*300

96芯   255*430*300

用戶可根據實際需求選配單元數量或法蘭盤數量。是專為光纖通信機房設計的光纖配線設備。具有光纜固定和保護功能光纜終接功能、調線功能、以及光纜纖芯和尾纖保護功能。既單獨裝配成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜/架內。構成綜合配線架。該設備配置靈活、安裝使用簡單、容易維護、便于管理、是光纖通信光纜網絡終端，或中繼點實現排纖、跳纖光纜熔接及接入必不可少的設備之一。ODF 光纖熔接配線單元盒，又稱ODF配線箱，是用于光纜 引入、固定和保護、光纜終端與尾纖熔接，用戶可根據實際需求選配單元數量或法蘭盤數量.1.產品結構：光纖熔接配線單元盒由外殼、內部構件、光纖接頭保護件3部分組成。1外殼：外殼方便開啟，便于安裝。2內部構件包括以下部分：3支撐架：內部結構的主體，用于內部結構的支撐；4集纖盤：用于有順序地存放光纖接頭（及其保護件）和余留光纖，可余留光纖的長度不小于1.6m，余留光纖盤放的曲率半徑不小于32mm。并有為重新接續提供容易識別纖號的標記和方便操作的空間；5固定裝置：用于光纜護套固定、光纜加強構件固定和配線尾纖固定。6光纖接頭的保護采用熱收縮保護管。2.外觀：光纖熔接配線單元盒形狀完整，無毛刺、無氣泡、無龜裂和空洞、無翹曲、無雜質等缺陷。全部底色應均勻連續。經靜電噴塑處理，其色澤應均勻一致無劃痕和露底。光纖熔接配線單元盒中，所有的塑料部件采用的材料具有防腐性能，金屬部件采用靜電噴塑處理，以增加其防腐蝕性能；材料的物理、化學性能穩定并且材料之間有良好的相容性。1熱收縮保護管采用的材料及填充物的熱熔溫度不小于120℃，熱軟化溫度大于90℃，使用溫度：-25℃～+40℃。2全部材料無毒、無腐蝕，對人體健康和其它設備無副作用。3結構特點：4用19″標準安裝界面，適用于多種機架、機柜上的安裝5采用金屬結構，表面涂裝靜電噴塑，結構輕巧，外形美觀6全模塊化設計，全正面化操作，安裝靈活、施工維護方便7抽拉式設計，集熔接配線一體化的熔接配線模塊8適用于束狀和帶狀光纜9每盤可卡式安裝12個FC，F(xiàn)C(雙芯)，SC，及ST適配器,適配器正面呈30°角，既保證拉光纖的曲率半徑，又可避免激光損傷眼睛。10模塊可取出至設備外操作，簡單方便11光纜和尾纖均具有2m以上的盤儲空間

ODF配線架在綜合布線系統中的應用常用ODF規格ODFOpticalDistributionframe)光纖配線架。
ODF是專為光纖通信機房設計的光纖配線設備,具有光纜固定和保護功能光纜終接功能、調線功能、
Dlink配線架光纜纖芯和尾纖保護功能。既可單獨裝配成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜/架內。構成綜合配線架。該設備配置靈活、安裝使用簡單、容易維護、便于管理、是光纖通信光纜網絡終端，或中繼點實現排纖、跳纖光纜熔接及接入必不可少的設備。
ODF特點：
1、標準單元結構尺寸；19英寸寬度，既可裝入配線架機柜，也可該做壁掛安裝。
2、工藝精良；結構件采用加厚鍍鋅鈍化處理冷軋鋼板和表面噴涂工藝，光纖分配盤采用摻雜阻燃材料的塑料材質，輕便靈活，又結實耐用。大徑盤繞環設計使尾纖和跳纖的曲率半徑每處都保持在40mm以上。
既可單獨裝配成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜/架內構成綜合配線架。具有光纜引入、固定和保護功能，光纜終端與尾纖熔接功能，調線功能和跳纖存儲，光纜纖芯和尾纖的
