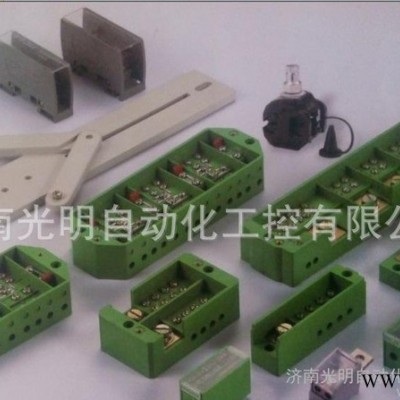

接線盒 FJ6/PJ1型三相四線三項三線，開個端子，電能計量聯合接線盒(規格齊全）生產廠家！



FJ6/PJ1、2 型電能計量聯合接線盒 (也稱DFYlB、DFY2B接線盒) 是根據全國電能計量裝置統一設計組專家們的意見，在原生產的FJ6/PJ1 、2型電能計量聯合接線盒的基礎上**研制的。為配合電力系統采用標準接線及實施《電能計量裝置檢驗規程》創造了有利的條件。
該產品是電能計量裝置標準接線中的專用接線盒，也適用于額定電壓至660伏、額定電流至20安的二次回路中，作在帶負荷情況下安全調換成現場檢驗電能表、電氣儀表、繼電保護等電氣設備之用，確保了人身操作安全，提高了現場工作效率，對提高計量正確性起到了積極的作用。
二、結構特點

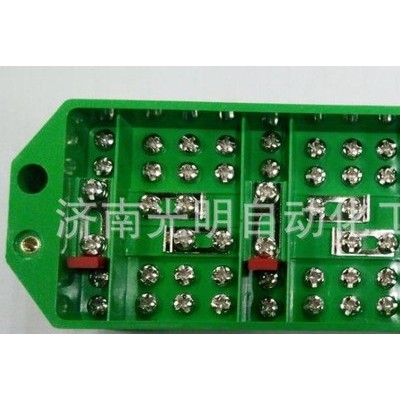

FJ6/PJ1、2型電能計量聯合接線盒產品為**，質量優良，由于采用了美國進口的高分子聚碳酸酯材料注制而成，色澤鮮艷，外型美觀，它具有抗沖擊強度高，不易碎裂；抗潮濕，絕緣性能好；抗老化、阻燃、耐高溫；可在-40℃至+120℃范圍內長期工作；接線鏍釘采用復合槽組合工藝，一字十字二種螺絲刀通用。其電壓回路采用一進三出，各相電壓、電流具有相序標志，即方便聯合接線，又可避免因相序接錯而造成的計量錯誤，接線盒的蓋板用兩只可封印的螺絲固定，有利于防竊電工作。
三、主要技術指標
1、 額定電壓：FJ6/PJ1:3×380/220V     FJ6/PJ2：3×380V；
2、 額定電流t：5A(20A)；
3、 工頻耐壓：3000V/min；
4、 絕緣電阻：>30MΩ；
5、 環境溫度：- 40℃~+120℃

FJ6/PJ1、PJ 型三相聯合接線盒一只三相四線有功電度表和一只三相無功電度表，三只流變聯合接線圖
FJ6/PJ2型三相三線聯合接線盒一只三相有功電度表和一只三相無功電度表，二只流變V/V接線壓變聯合接線圖
