| 測量范圍 | 0.6~6t/h |
|---|---|
| 產地 | 廈門 |
| 工作溫度 | -50-150℃ |
| 工作壓力 | 1.6MPa |
| 精度等級 | 0.2% |
| 類型 | 質量流量計 |
| 適用介質 | 油品 |
| 執行質量標準 | 國標 |
| 品牌 | HOMKOM/宏控 |
| 型號 | HK-CMF-C-DN25 |
| 質量認證 | ISO9001-2000 |

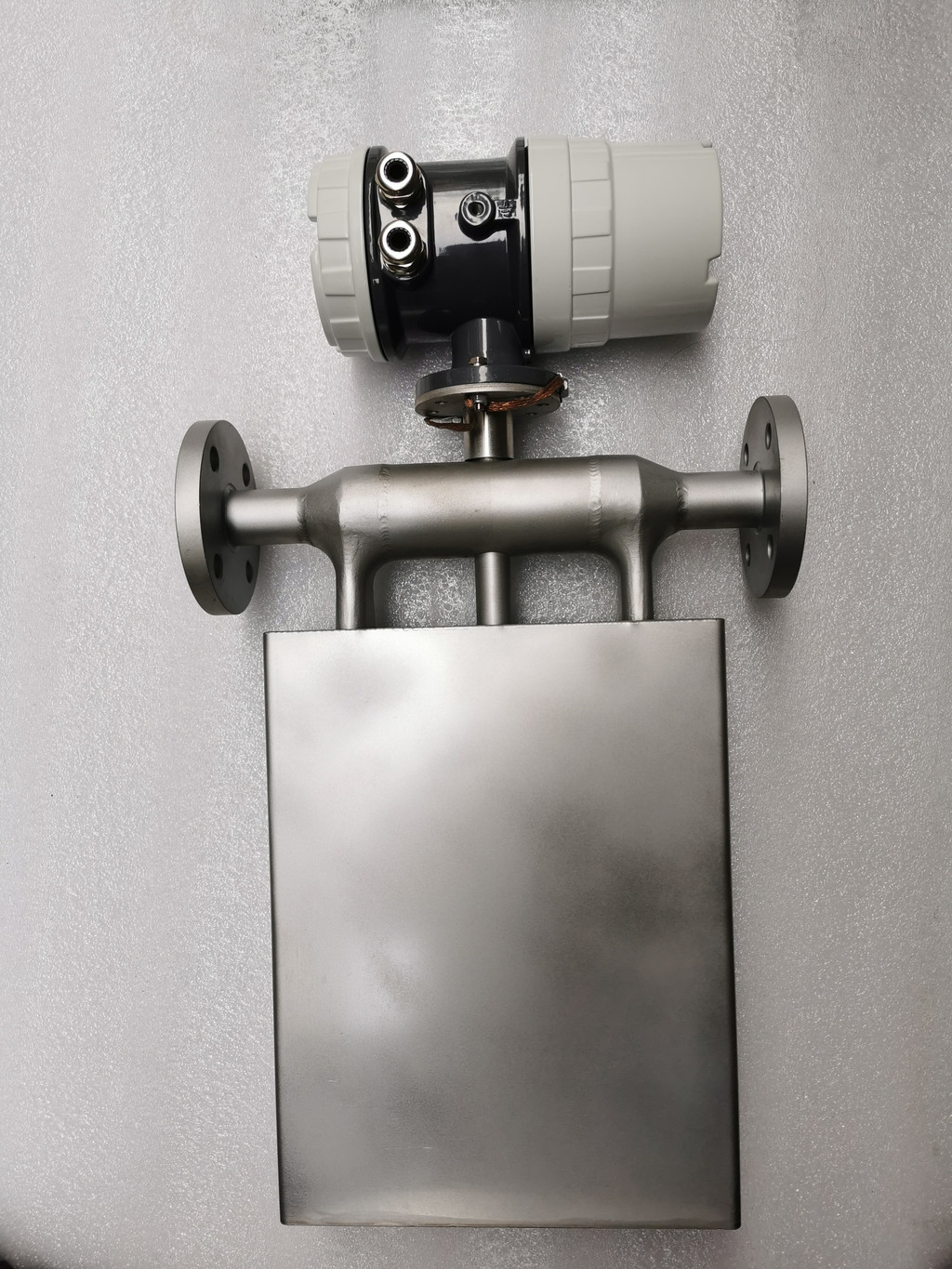

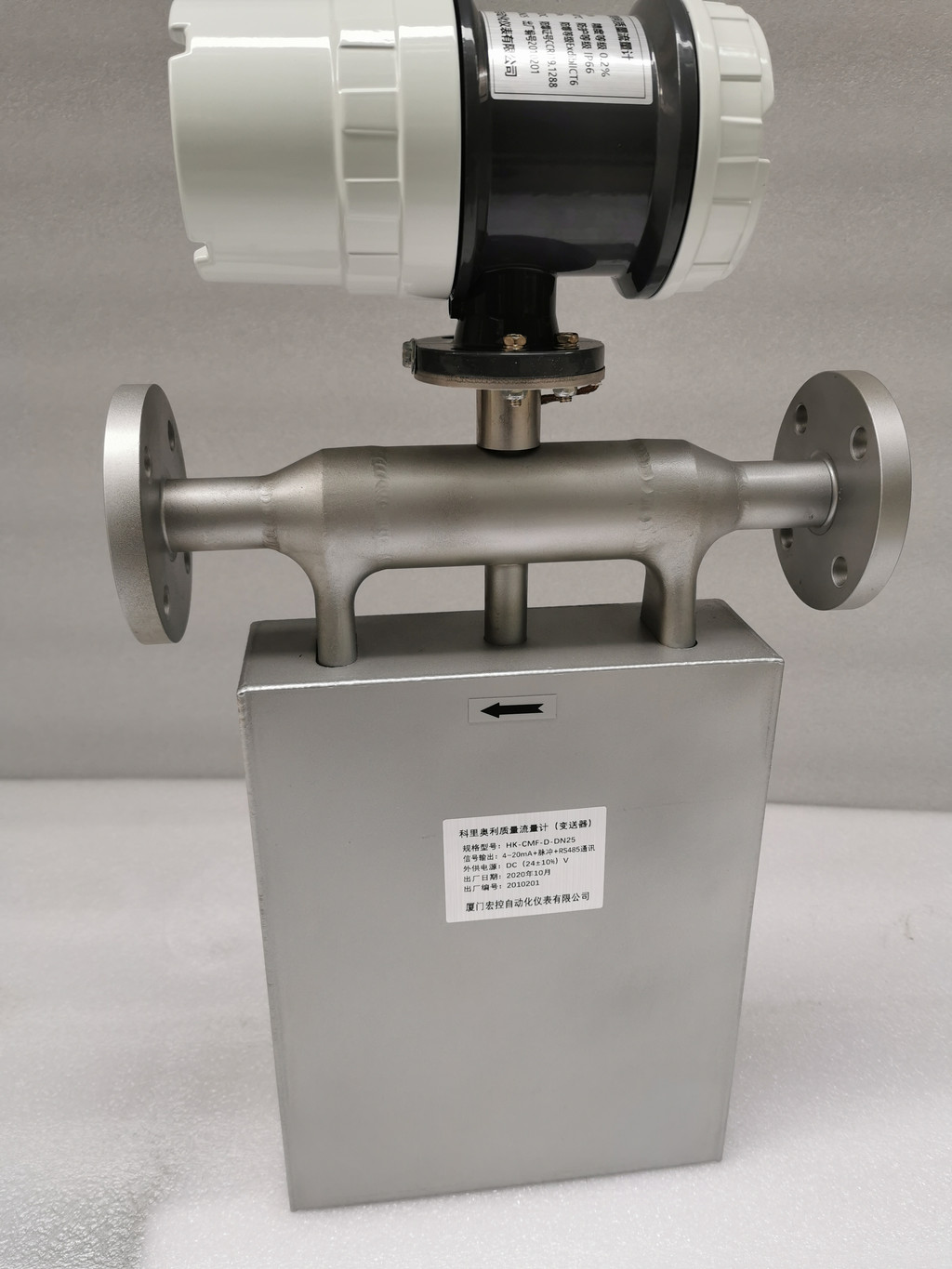

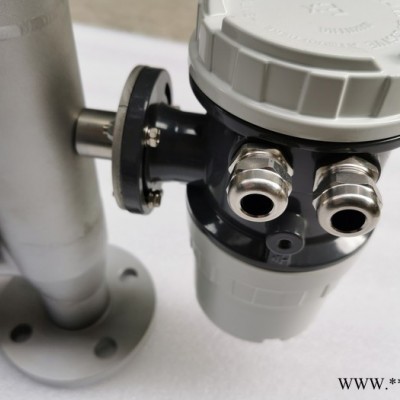

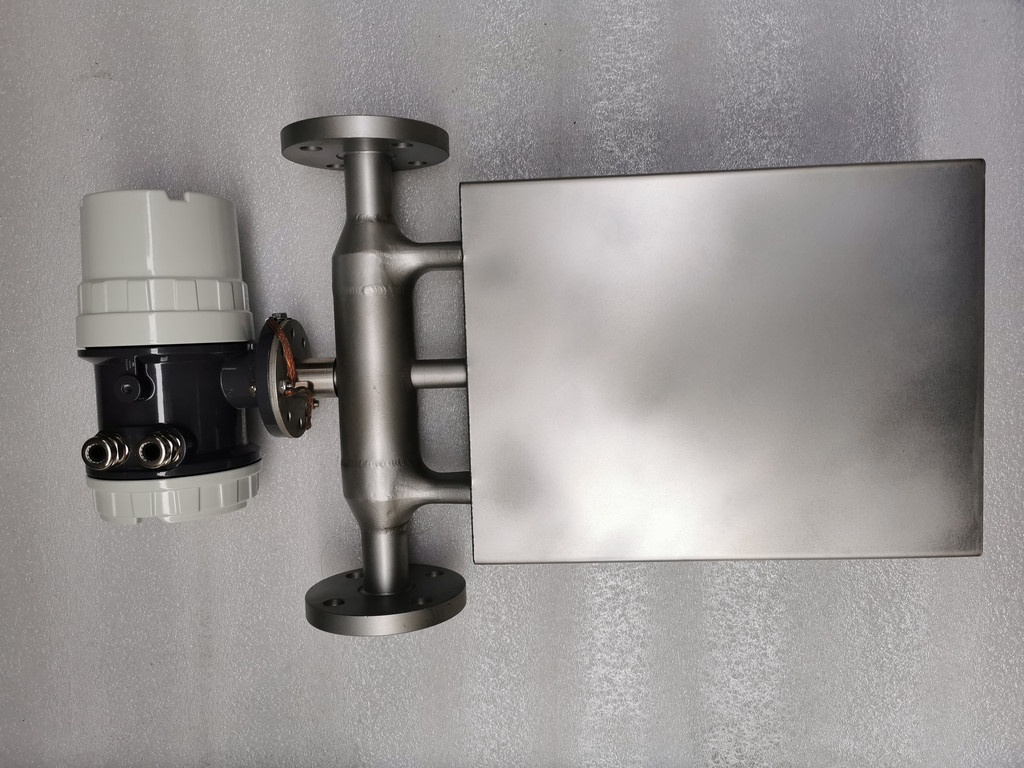

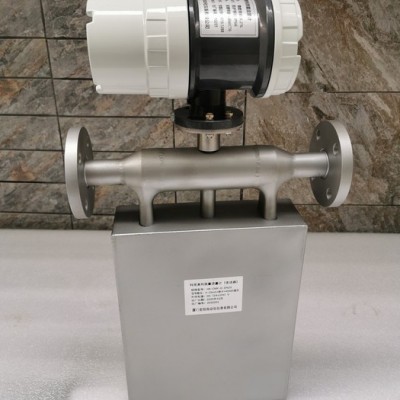

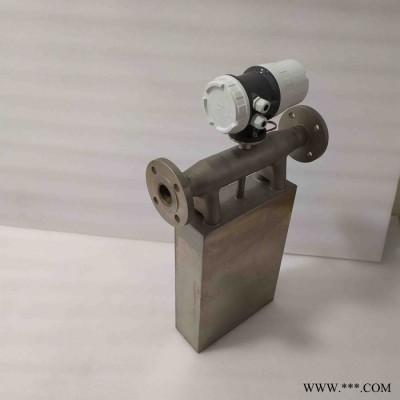

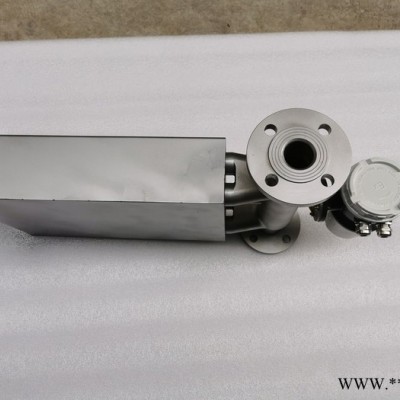

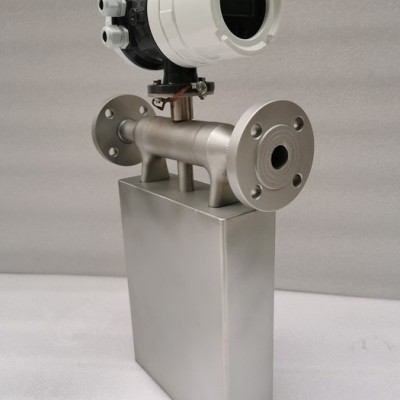

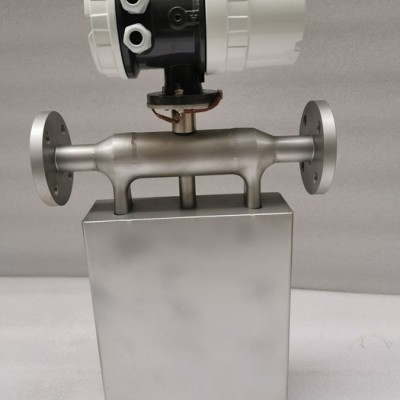

油脂質量流量計 宏控HK-CMF系列
在工業生產中，由于物料平衡,熱平衡以及儲運，經濟核算等所需要測出的都是質量而不是體積。因此在測量中，往往需要將測出的體積流量，乘以密度換算成質量流量。在測量體積流量的同時,必須測出流體的溫度和壓力,以便將體積流量換算成標準狀態下的數值.進而求出質量流量。 這樣在被測介質溫度，壓力變化頻繁的情況下,不僅換算工作麻煩,而且計量準確度很難保證。隨著現代科學技術的發展,相繼出現一批直接測量質量流量的計量方法和儀表?？评飱W利質量流量計真正實現了高精度的直接質量測量,這正是許多工業應用迫切期待的。
油脂質量流量計的工作原理
質量流量計的結構是雙彎U形管結構，其測量原理是：測量作用于雙彎管上的科里奧利力（簡稱科氏力）所產生的相位差來檢測管道中的質量流量。
油脂質量流量計技術參數
產品名稱：質量流量計，科里奧利質量流量計
適用介質：液體（如：純水、柴油、汽油等）和高密度氣體
口??徑：DN3～DN200mm
公稱壓力：0.6～10MPa
工況溫度：-200～+40℃（低溫型），-20～+500℃（高溫型），更高溫度與工廠定制
精? 度：±0.2%
量 程 比：1：10（更寬量程請與廠家聯系）
殼體材質：不銹鋼
供電方式：外供24VDC
輸出信號：4～20mA二線制；脈沖0～1000HZ；RS485
防護等級：IP67
防爆標志：Exd ib llCT6
表頭顯示：累積流量；瞬時流量；介質密度；介質溫度
連接方式：螺紋連接(DN3-10mm)、法蘭連接(DN15-100mm)。
油脂質量流量計型號說明
產品型號HK-CMF-C/G/D-DNXX
HK為宏控公司代號，CMF為科里奧利質量流量計代號，C代表為常溫，G代表為高溫，D代表為低溫，DNXX代表為公稱直徑。
比如HK-CMF-C-DN50，宏控公司科里奧利質量流量計，常溫型，口徑為DN50
油脂質量流量計的特點：
質量流量計能夠直接測量管道內介質的質量流量，測量準確度高、重復性好，可以在比較大的量程比范圍內，實現對流體質量流量直接進行測量。測量介質范圍廣，一般粘度的均勻流體外，各種高粘度、非牛頓型流體以及含有固相成分的漿液、含有微量氣相成分的介質。
1、質量流量計具有比較高的量程，一般情況能夠達到20：1到50：1的范圍內，部分儀表量程能夠在100：1以上；
2、能夠有效進行流量的直接測量質量流量計，具有較高的計量準確性，以及較好的穩定程度；
3、能夠使用范圍比較廣的介質，質量流量計適用于臟污天然氣的計量工作；
4、質量流量計能夠有效進行相應的維護和清潔工作，保證使用壽命的進一步增加；
5、質量流量計尤其適用于進行貿易交接計量的過程控制情況下。
其工作原理簡單，科里奧利質量流量計質量測量的原理是牛頓第二定律F=Ma，當流體在振動管中流動時，將產生與質量流量成正比的科里奧利力，當沒有流體流過時，振動管不產生扭曲，振動管兩側電磁信號檢測器檢測到的信號是同相位的；當有流體經過時，振動管在力矩作用下產生扭曲，兩檢測器間將存在相位差，變送器測量左右檢測信號之間的滯后時間，這個時間差乘量標定系數**可確定質量流量。
質量流量計在油品計量中的應用
1質量流量計在汽油、柴油計量中的應用
成品油貿易計量一直是人們關注的焦點，供需雙方因計量甚至找到計量監督部門進行裁決。隨著質量流量計的推廣使用，這一矛盾已經得到很好的解決。北方公司規定汽油、柴油下海裝船，必須以質量流量計計量為準，通過近兩年的運行，使用效果非常好了，計量誤差都控制在準確度范圍內。質量流量計在貿易交接中的應用消除了計量中的人為因素，減少了以往計量時手檢尺測液位、玻璃棒測量溫度、密度計測量密度的誤差，提高了計量精度。
2 質量流量計在氣體計量中的應用
高純度的氣體(例如純度可達**)，或組分不變的氣體，對這些高附加值的氣體可用質量流量計進行測量。輸入標準狀態下氣體的密度，經過換算可測量該氣體標準狀態下的體積。
中油石化分公司外購（純度可達**）以供方表為準，供方選用孔板流量計，帶有溫度壓力補償，但在實際測量沒有變化。中游石化分公司安裝一臺質量流量計，對供方量進行監測，測量中發現量有時**比供方小30000NM3，經過雙方反復比對，查找原因，確定供方孔板設計有問題。
3質量流量計在重油測量中的應用
質量流量計在輕質油計量中已廣泛應用，但在重油計量中應用還不多。重油測量包括原油測量和瀝青測量。
質量流量計測量重油要著重解決重油粘度大，容易在測量管內表面形成掛壁的問題。由于掛壁現象使測量管流通能力降低，變送器的市值偏大。如果兩根測量管掛壁不均勻，可能造成測量管振動異常傳感器不能正常工作。消除掛壁現象主要是提高介質的溫度并使介質處于流動狀態。油品外輸，特別是瀝青外運往往是間歇的，做好伴熱保溫工作相當重要。質量流量計要采用蒸汽伴熱而且要雙面均勻伴熱，鹽棉鐵皮保溫。使測量管內介質溫度在80度以上。以消除掛壁影響，使質量流量計正常工作。
質量流量計測量原油可消除C1,C2和C3等微量易氣化的成分的影響。提高測量精度。
質量流量計應用中需注意的一些問題
1零點漂移問題
質量流量計的精度+=-基本精度+-零點穩定性/操作流量。盡管科里奧利質量流量計的制造和調試工藝方面已對零點漂移采取了預防措施，限度的減小零點漂移，但零點漂移仍然存在。在流量下限，零點漂移**不可忽視。零點漂移主要來源于一次裝置即傳感器，可通過定期調零的方法，減小零點漂移。
2外來應力的影響
科里奧利質量流量計的安裝，尤其是傳感器的安裝,“無應力”是至關重要的。這是“無應力”，是指要力求避免或減小因安裝因素造成的應力，以保證傳感器正常工作。安裝過程中質量流量計管徑與管道管徑相差較大，建議在主管道中加裝U型彎，質量流量計裝在U型彎上，以消除外來應力的影響。
3振動的影響
科里奧利質量流量計的原理和結構決定了外界振動對它的測試會造成影響。在管線振動較大的地方安裝小口徑流量計，可在流量計的進出端用軟管連接，而將流量計本身固定在堅實穩固的基礎或減振板上。若在這種管線上安裝大口徑流量計，有時要用膨脹節來消振，但必須在膨脹節與傳感器之間加裝有堅固支撐的短接，否則，由于管道的伸縮造成的附加應力，計量數據會失準。在相鄰兩條管線上并聯安裝兩臺傳感器時，也要注意保持兩者之間的距離，防止相互影響。
4流場分布從優的原則
一般的說，科里奧利質量流量計的性能不受由上，下游布管引起的旋渦流和非均勻流速分布的影響，通常不于要配置直管段，然而在實際布管時仍遵守流場分布從優的原則。科里奧利質量流量計，以其鮮明的特點，高準確度，在油田計量中得到廣泛的應用。也越來越受到人們的重視。逐漸成為油品交接計量的重要手段之一。
科里奧利質量流量計的密度測量原理是振動頻率與流體密度的平方根成反比，通過測量振動頻率確定流體密度。所以質量流量計即可實現對流體質量流量的測量，又可實現對流體密度的測量。
