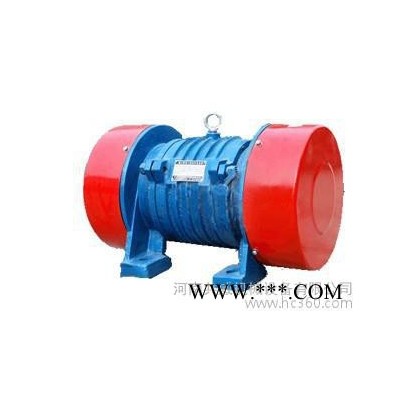

用途與特點
YZO振動電機是動力源與振動源結合為一體的激振源，臥式振動電機是在轉子軸兩端各安裝一組可調偏心塊，利用軸及偏心塊高速旋轉產生的離心力得到激振力。振動電機具有結構簡單、安裝方便、體積小、重量輕、運行可靠、通用性強、激振力可調、可單臺使用，也可多臺組合成各種振動形式且維修量小等特點。一般應用在如：振動破碎機、振動篩分機、振動打包機、振動落砂機、振動造型機、振動打樁機、振動提升機、振動充填機、料倉的振動破拱防閉塞裝置等等。廣泛的應用在水電建設、火力發電、建筑、建材、化工、采礦、煤炭、冶金、輕工等工業部門。
產品結構
YZO系列振動電機主要由以下部分組成 ：

防塵罩  2. 偏心塊  3. 軸承  4. 支架  5. 轉子軸  6. 定子繞組  7. 機殼
相關尺寸及技術說明：

YZO振動電機2極3000轉速電壓380V明細表

型號  激振力 功率 電流 （A） 圖號 主要結構尺寸 重量
          L H A B C D h1 h N-M
YZO-1.5-2 1.5 0.15 0.38 A 310 190 180 215 124 180 77 20 4-11 18
YZO-2.5-2 2.5 0.25 0.58 A 310 190 180 215 150 180 77 20 4-13 20
YZO-5-2 5 0.4 1.15 A 318 220 240 215 208 180 103 25 4-17 23
YZO-8-2 8 0.75 1.84 A 308 256 265 220 230 180 122 25 4-19 35
YZO-16-2 16 1.5 3.48 A 418 232 295 235 256 196 112 28 4-19 38

YZO振動電機4極1500轉速電壓380V明細表

型號  激振力 功率 電流 （A） 圖號 主要結構尺寸 重量
          L H A B C D h1 h N-M
YZO-5-4 5 0.4 1.15 A 325 240 215 260 176 220 113 30 4-15 37
YZO-8-4 8 0.75 1.84 A 380 301 250 295 180 236 142 25 4-19 48
YZO-8-4A 8 0.75 1.84 A 380 220 310 200 269 140 120 20 4-15 29
YZO-10-4 10 1 2.3 A 435 301 250 295 180 236 142 25 4-19 56
YZO-16-4 16 1.5 3.48 A 475 315 300 330 224 270 131 25 4-22 82
YZO-17-4 17 0.75 1.8 A 450 300 235 320 150 260 136 25 4-28 72
YZO-20-4 20 2 4.1 A 475 304 300 330 224 270 131 25 4-22 125
YZO-30-4A 30 2.5 5.75 A  515 390 295 395 184 326 195 30 4-32 135
YZO-50-4 50 3.7 7.4 A 560 425 306 400 184 326 195 35 4-32 180
YZO-75-4 75 5.5 11 B 670 512 420 516 248 440 245 40 4-38 350

YZO振動電機6極960轉速電壓380V明細表

型號  激振力 功率 電流 （A） 圖號 主要結構尺寸 重量
          L H A B C D h1 h N-M
YZO-5-6 5 0.4 1.15 A 388 216 216 270 176 220 91 34 4-15 48
YZO-8-6 8 0.75 1.84 A 490 301 247 292 180 236 142 30 4-19 65
YZO-10-6 10 1 2.3 A 492 301 245 295 180 236 142 30 4-19 80
YZO-12-6 12 1 2.5 A 540 301 245 295 180 236 142 30 4-19 86
YZO-20-6 20 2 4.1 A 535 350 300 322 224 270 163 30 4-22 142
YZO-30-6A 30 2.5 5.75 A 560 425 300 396 184 326 195 30 4-32 162
YZO-40-6 40 3 7.2 A 655 393 304 396 184 326 195 30 4-32 180
YZO-50-6 50 3.7 7.4 A 655 393 304 396 184 326 195 30 4-32 200
YZO-50-6A 50 3.7 7.4 B 610 385 326 415 184 326 195 30 4-32 225
YZO-75-6 75 5.5 11 B 746 414 380 494 122 410 215 36 6-38 390
YZO-100-6 100 7.5 17.12 B 748 470 414 516 124 440 240 36 6-38 520
YZO-120-6 120 8.5 19.76 B 794 470 414 516 124 440 240 36 6-38 550
YZO-140-6 140 9.5 21.7 B 920 520 510 575 140 480 265 38 8-38 640
YZO-160-6 160 11 23.5 B 970 520 510 575 140 480 265 38 8-38 700
YZO-180-6 180 13 27.8 B 998 570 510 610 140 520 290 40 8-45 845

YZO振動電機8極720轉速電壓380V明細表

型號  激振力 功率 電流 （A） 圖號 主要結構尺寸 重量
          L H A B C D h1 h N-M
YZO-50-8 50 3 8.05 B 780 412 330 460 125 380 210 35 6-38 330
YZO-75-8 75 5.5 15.14 B 985 470 450 530 140 440 240 36 6-38 595
YZO-100-8 100 7.5 17.8 B 985 520 510 570 140 480 265 38 8-38 630
YZO-140-8 140 9 21.2 B 998 520 510 575 140 480 265 38 8-45 780
YZO-160-8 160 11 25.8 B 1070 570 510 610 140 520 290 38 8-45 898
YZO-200-8 200 15 34.9 B 1115 610 510 610 140 520 305 38 8-45 995
注：本表中電壓為380V、50HZ(電壓不同時，訂貨時請說明)
可根據客戶需求設計制作不同地腳孔、不同激振力、不同轉速的振動源。
河南共威YZO振動電機采用**純銅線包：
眾所周知,鋁的價格要比銅的低很多,有些振動電機生產廠家為了降低成本便采用漆包鋁線作為振動電機的繞組材料。很顯然采用漆包鋁錢會使振動電機出現很多問題：如果以鋁代銅,為了要保持同等的效率,則需要放大定子槽形,增加導線的截面積,增加鐵心長度,從而導致硅鋼片的用量增加。由于鋁的電阻率比銅高,鋁線電機定子損耗將會有很大的增加,如過要保持振動電機的體積不變,則電機的效率勢必會有所降低,溫度也會增高,嚴重的會影響震動電機的使用壽命,嚴重?fù)p害客戶的利益。

閉式振動電機（又稱之為臥式振動電機、座式振動電機）其選型因素包括以下幾點：
1、激振力的大小
2、功率的大小
3、轉速（極數）
4、用在什么地方
5、地腳安裝孔的尺寸
6、替換舊設備還是新設備需求
7、替換舊設備，之前用的是什么型號的
振動電機極數說明：
2極振動電機轉速3000rpm 一般用在倉壁振動器上
4極振動電機轉速1500rpm 一般用在給料機上
6極振動電機轉速960rpm   一般用在振動篩上
8極振動電機轉速750rpm   一般用在大型設備上
我公司生產的YZO振動電機的特點：
1、支持變頻調整可以與變頻器，電控箱配套使用工作。調整電控箱電流的大小可以調整電機的激振力。
2、適用于無防爆環境要求的任何粉塵條件下工作。
3、振動電機的底座接觸面的工藝采用的是銑平，使電機與接觸面更平整，使用時間更長久。
4、電機的引線采用的是**橡膠材質，絕緣性好，線芯采用的是裸銅線，導電性更好。
使用條件與適用范圍
1.振動電機適用環境溫度為-15—40℃。
2.海拔不超過1000米。
3.定子繞組的溫升值（電阻法）不超過60℃。
4.軸承的溫升（溫度計法）不超過70℃。
5、絕緣等級：B 級耐熱130度　，F(xiàn)級耐熱155度
注：YZO系列振動電機適用于無防爆要求的場所，是各種振動設備的通用振動源。
安裝與調整
1.電機在吊裝、搬運及安裝時，切勿碰撞。
2.振動源安裝面必須光滑、平整。
3.安裝前應檢查地腳螺栓孔與底座螺栓孔是否相符。
4.檢查適用要求與銘牌數據是否相符。
5.新安裝的電機或停用三個月以上的電機，使用前應檢查絕緣電阻（380V時，不小于0.38MΩ;660V時，不小于0.66MΩ），若已受潮，則需進行干燥處理，干燥溫度不大于120℃。
6.地腳螺栓采用8.8級高強度螺栓，并采用防松裝置，以防螺栓松動，損壞電機。
7.接電源是引出電纜線不允許有彎折，并與振動體可靠固定。
8.電機應有可靠的接地。
9.若兩臺振動電機同時適用：
a.兩臺電機應反向旋轉，
b.與篩體中心線對稱，
c.電機軸線與篩體中心線平行。
10.安裝完畢試運行2-4小時后需要緊固地腳螺栓一次，待一切正常后，方可使用。
11.使用中若激振力不能滿足要求，可調激振力的大小，已達到**使用效果。
12.激振力的調整：
a.卸下兩端的防護罩，
b.旋松兩端外側配重塊上的螺栓，
c.同相位，同角度，調節兩側配重塊與偏心塊的夾角，夾角越大激振力越小，
d.旋緊螺栓，裝回防護罩。
使用與維護
1.定期清理外殼灰塵，以改善散熱條件，嚴禁用水沖洗。
2.本機運行初期，每天至少檢查地腳螺栓并緊固一次，防止松動，否則會致使電流增大，損壞電機與螺栓。
3.為延長軸承壽命，軸承應保持良好的潤滑狀態。
a．每運行72小時，應通過油杯或打開端蓋補充適量的潤滑脂（潤滑脂為二硫化鉬復合鋰基脂），當采用密封軸承時，電機不安裝油杯。2級電機注油量為軸承空腔1/2；4、6級電機注油量為軸承空腔的2/3.
b.電機運行4-6個月小修一次，運行12個月大修一次。小修時清除機體上積塵、污垢、檢查電機繞組絕緣電機、接頭、地線、連接部位的緊固螺栓是否松動，及時清除隱患。大修時除進行必要的小修保養以外，需查看軸承的磨損程度及線圈絕緣狀態，必要時應及時調換維修。
4.本機和普通電機設計不同，軸向適量串動和松動屬正常，請勿隨意改動零部件尺寸。
常見故障與處理方法


常見故障 可能造成故障的原因 處理方法
電源接通后電機不能啟動 接線錯誤
負荷過重
防護罩碰傷，偏心塊兩端卡阻 檢查線路是否缺相或短路
更換大一級容量或減輕負載
消除卡阻
聲音異常 地腳螺栓松動
軸承缺油脂或損壞
機械摩擦 緊固螺栓
加脂或更換軸承
消除摩擦
溫升過高 電源電壓不符
軸承損壞、卡阻
定轉子掃鏜 調整電壓
加脂或更換軸承
進行修理
外殼帶電 接地不良
引出線絕緣磨損
繞組受潮 接好地線
進行修復
干燥處理
地腳斷裂 地腳螺栓沒有旋緊
安裝平面不夠平整 旋緊螺栓
重新加工安裝平面
儲存和運輸
1.振動電機不得存放在露天或潮濕的地方。
2.在運輸和儲存過程中不準倒置或碰撞。
3.避免與酸、堿等腐蝕物質接觸。
激振力的調整

振動電機每端軸外均有一個固定偏心塊和一個可調偏心塊，調節可調偏心塊和固定偏心塊之間的夾角可改變激振力的大小。出廠時可調偏心塊和固定偏心塊之前的夾角為0度，這時的激振力為振動電機的額定激振力F，不同夾角時激振力如表：


可調偏心塊旋轉角度 0° 60° 90° 120°
激振力 F 0.866F 0.707F 0.500F
要特別注意，調整激振力時，要將振動電機兩端軸上的可調偏心塊向同一個方向調整相同的角度。
訂貨須知：
訂貨時請說明振動電機型號、額定功率、激振力、極數及安裝結構形式，本系列電機不附帶其他裝置，有特殊要求者經雙方協商后方可訂貨?？筛鶕?jù)客戶需求設計制作不同地腳孔、不同激振力、不同轉速的振動源。
