| 防爆等級 | Ex tD B21 IP65 T135 |
|---|---|
| 產品類型 | 三相異步電動機 |
| 產品認證 | CCC |
| 額定電壓 | 380/660 660/1140（V） |
| 額定功率 | 7.5 |
| 額定轉速 | 1450（rpm） |
| 極數 | 4極 |
| 應用范圍 | 化工廠、面粉廠等有可燃性粉塵的場所。 |
| 品牌 | 豫爆 |
| 型號 | YBX3粉塵防爆 |

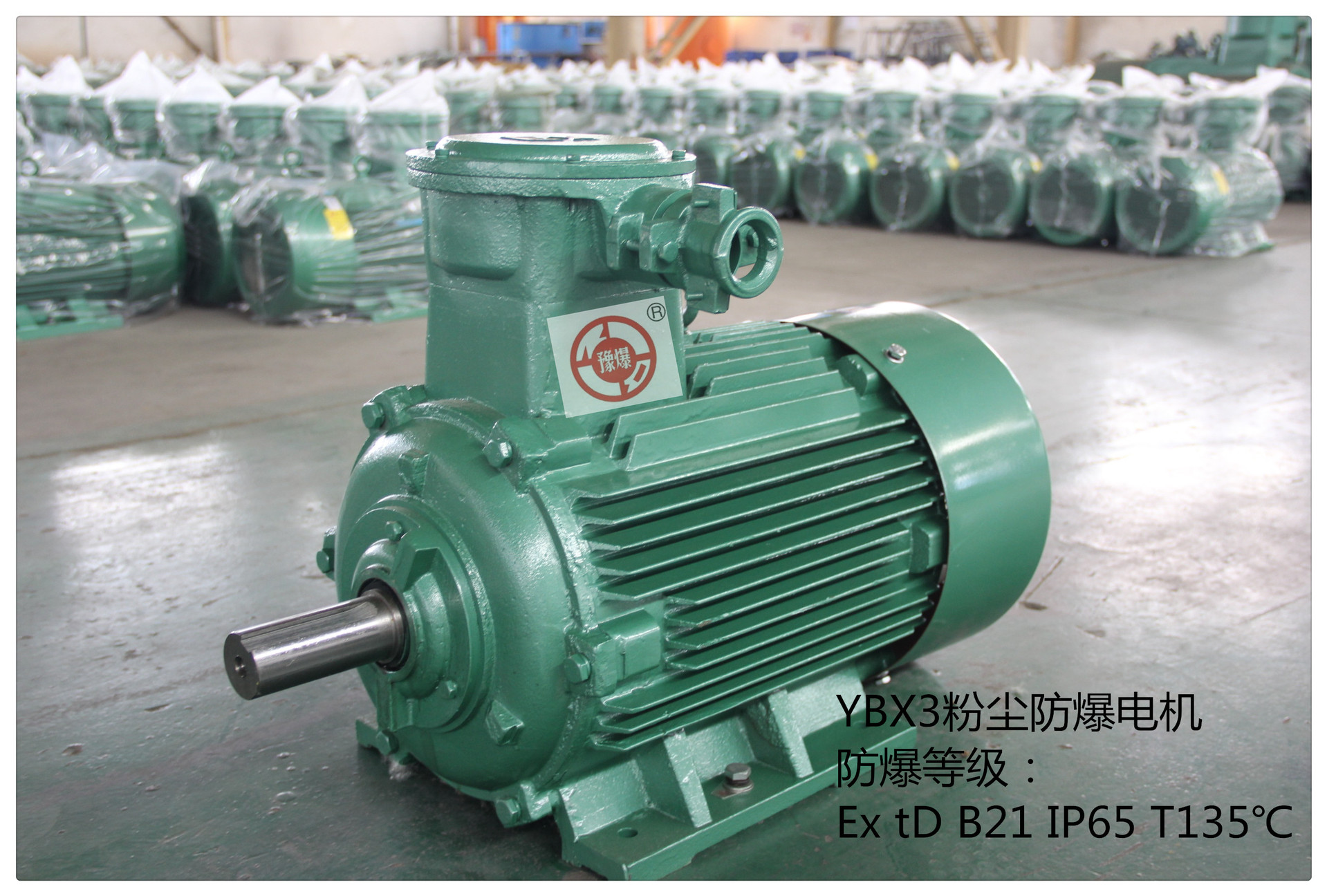

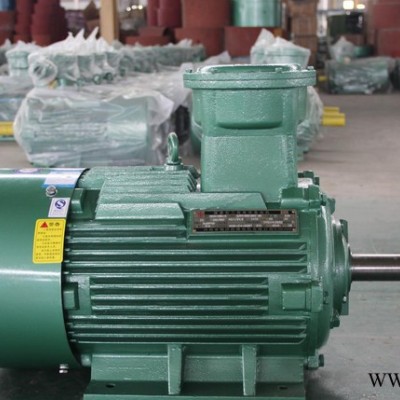

YBX3系列隔爆型超高效率粉塵防爆電動機（中心高80-335）
1 概述
YBX3系列隔爆型粉塵防爆電動機三相異步電動機（機座號63~355）（以下簡稱電動機）,按照GB3836.1-2010**性環境 **部分：設備 通用要求》和GB3836.2-2010**性環境 第2部分：由隔爆外殼“d”保護的設備》GB 3836.3-2010**性環境 第三部分：由增安型e保護的設備》的要求，制成隔爆型，防爆標志為：Ex tD B21 T135℃，可以覆蓋Ex tD B22 T135℃、Ex tD A22 T135℃、Ex tD A21 T135℃，可以替代YFB系列DIP B21 TB,T4/DIP A21 TA,T4的粉塵防爆電機。既適用于工廠具有可燃性氣體場所，又滿足可燃性粉塵場所和可燃性飛絮的場所。電動機電氣性能執行JB/T7565.1-2011《隔爆型三相異電動機技術條件 **部分：YB3系列隔爆型三相異步電動機（機座號63~355）》的規定。
電動機防爆性能符合GB3836.1-2010**性環境 **部分：設備 通用要求》和GB3836.2-2010**性環境 第2部分：由隔爆外殼“d”保護的設備》GB 3836.3-2010**性環境 第三部分：由增安型e保護的設備》的要求。
YBX3系列粉塵防爆三相異步電動機為全封閉自扇冷鼠籠式三相異步電動機,可以替代YFB3系列粉塵防爆三相異步電動機。具有體積小、 重量輕、運行可靠、外形美觀等特點，而且具有效率高、噪聲低、振動小、溫升裕度大、性 能優良，防爆結構先進、合理、使用安全可靠等優點。
主要適用于醫藥、紡織（如棉花纖維、亞麻纖維、化纖纖維等）、冶金（鎂粉、鋁粉、碳粉等）、糧食加工（如小麥、玉米、谷物等）、飼料加工(血粉、魚粉)、化肥、 煙草、造紙、合成材料（如塑料、染料）、建材等存在有可燃性粉塵的場所。

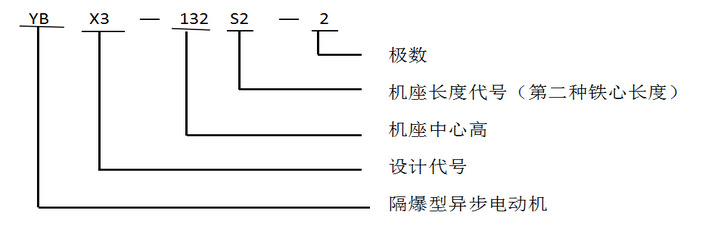

2.產品型號及意義
3.基本參數
額定電壓：380V、600 V、1140 V、380/660 V、660/1140 V
額定頻率：50HZ
功率范圍：0.37-375KW
絕緣等級：F
防護等級：IP65
冷卻方式：IC411
防爆等級：Ex d IIC T4/Ex tD B21T130℃
4 使用范圍及使用條件
4.1 Ex d IIC T4 Gb/Ex td B21 T135°C既適用于工廠具有可燃性氣體場所，又滿足可燃性粉塵場所和可燃性飛絮的場所（如飼料.紡織.面粉.水泥等可產生粉塵的場所）。
4.2 使用條件
4.2.1 環境空氣溫度隨季節而變化，但不超過40℃。
4.2.2 海拔不超過1000m。
4.2.3 環境空氣**大相對濕度不超過95％。
4.2.4 額定電壓為380V、660V、1140V、380V/660V、660/1140V。
4.2.5 額定頻率為50Hz。
4.2.6 電動機的定額是以連續工作制（S1）為基準的連續定額，允許滿壓起動。
4.2.7 電動機采用F級絕緣，定子繞組的溫升（電阻法）按80K考核（其中機座號315L的2、4極和機座號355，允許按105K考核）。
5 產品選型指導
1. 防爆型式：Ex dI Mb適于煤礦
2. 防爆型式：Ex d IIB T4 Gb. 適用于工廠具有可然性氣體的場所（丙烷 乙烯）。
3. 防爆型式：Ex d IIC T4 Gb適用于工廠具有可然性氣體的場所（氫氣 丙烷 乙烯）。
4. 防爆型式：Ex tD B21 T135°C適用于工廠具有可燃性粉塵場所和可燃性飛絮的場所（如飼料 紡織 面粉 水泥等產生粉塵的場所）。
5. 防爆型式：Ex d IIC T4 Gb/Ex td B21 T135°C既適用于工廠具有可燃性氣體場所，又滿足可燃性粉塵場所和可燃性飛絮的場所（如飼料.紡織.面粉.水泥等可產生粉塵的場所）。

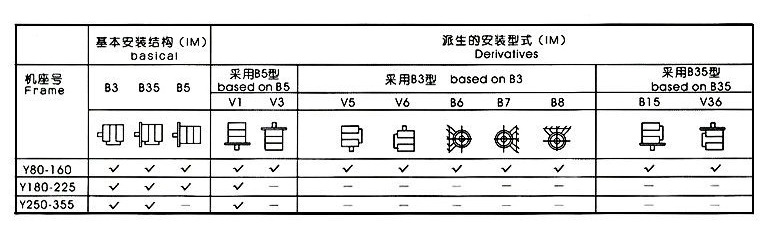

6.安裝方式

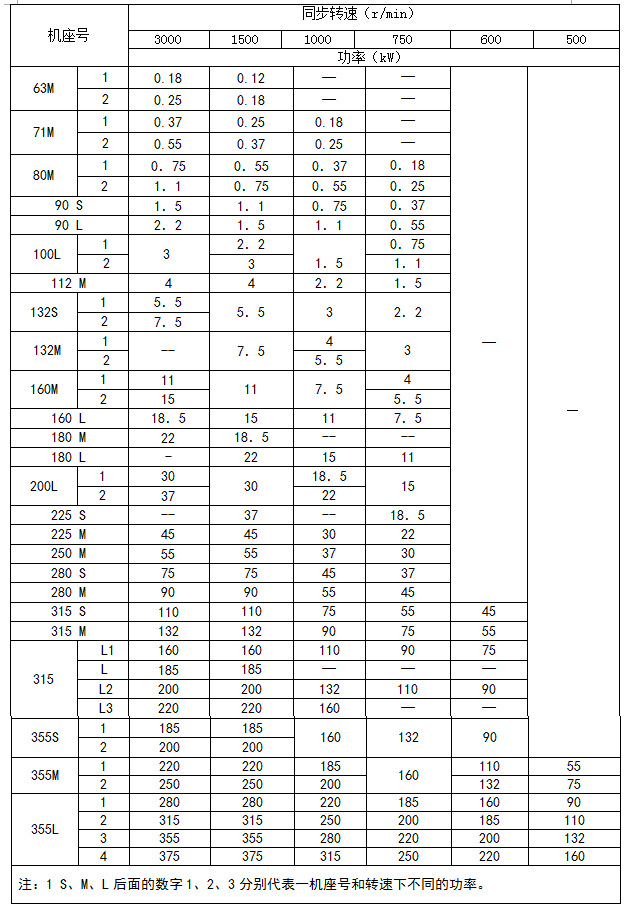

7.產品規格表
8.防爆合格證
