| 產地 | 河南 |
|---|---|
| 產品類型 | 三相異步電動機 |
| 品牌 | 南洋防爆 |
| 型號 | YBK2 |
| 加工定制 | 是 |

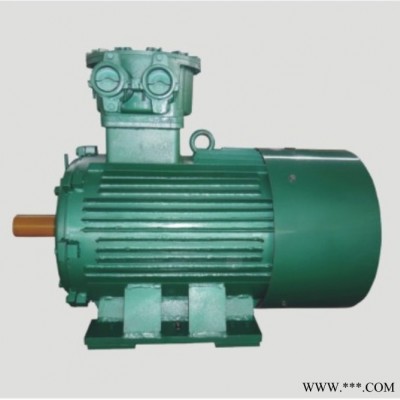

一、 YBK2防爆電機概述
YBK2防爆電機是為煤礦井下采掘工作面機械設計的專用電機，機座由鋼板焊接形成，風罩、接線盒、絕緣結構采取加強措施，主要用于煤礦井下惡劣工作環境。
YBK2系列隔爆型三相異步電動機技術條件（機座號63-355）。標準號為JB/T9593.1-2001按照GB3836.1-2000《爆炸性氣體環境使用電氣設備 第1部分：通用要求》GB3836.2-2000 爆炸性氣體環境用電器設備 第2部分：隔爆型：“d” 》的要求，制成隔爆型。防爆標志為EXDI。適用于含有甲烷或煤塵的煤礦井下固定設備，可燃性氣體的場所內的設備上，作為一般動力設備使用。
二、YBK2防爆電機產品型號及名稱
Y B K 2 -132 S2 -2
其中“Y”代表異步電動機；
“B“代表隔爆型；
“K”代表煤礦井下；
“2”代表第二次設計；
“132”代表機座中心高；
“S2”代表機座長度代號
“2”代表極數
三、YBK2防爆電機使用范圍及使用條件
3.2 使用條件
3.2.1 環境空氣溫度隨季節而變化，但不超過35℃，環境空氣最低溫度為-15℃.
3.2.2 海拔不超過1000m。
3.2.3 環境空氣最大相對濕度不超過95%（當溫度為25℃時）（煤礦井下）或最濕月月平均最高相對濕度為90%，同時該月月平均最低濕度不高于25℃.
3.2.4 額定電壓為380V,660V,1140V,380/660V,660V/1140V
3.2.5 額定功率為50HZ
3.2.6 電動機的定額是以連續工作制（S1）為基準的連續定額，允許滿壓起動。
3.2.7 電動機采用F級絕緣，定子繞組的溫升（電阻法）按80K考核（其中機座號315L的2,4極和機座號355，允許接105K考核）。
四、YBK2防爆電機的結構及安裝形式
| 機座號 | 結構及安裝代碼（IM） |
| 63-112 | B14，B34，V18 |
| 63-160 | B3，B5，B6，B7，B8，V1，V3，V5，V6，V15，V36 |
| 80-355 | B35 |
| 180-280 | B3，B5,V1 |
| 315-355 | B3，VI |
五、YBK2防爆電機主要結構簡述
5.1 本系列的電機的接線盒位于電動機的頂部，可四個方向進線，適用于橡套電纜（或塑料電纜）和鋼管布線兩種結構，接線盒可分別制成3個或者6個接線端子，內設一個接地端子，并接其規格分別制成一個（M8及以下）或第二個（M10及以上）出線口。
5.2 本系列電動機中心高180-225機座號在結構上考慮了設置不停機注排油裝置的位置，中心高250及以上機座號電動機設置了不停機注油裝置。
本系列電動機3KW及以下為Y接（380V），其他功率電壓為380V時△接，660V時Y接；電壓為660V/1140V時，660V時為△，1140V時接法為Y。
六、YBK2防爆電機訂貨須知
1、本樣本僅供用戶選型用，具體數據容有變動。
2、訂貨時請注明電動機型號、功率、同步轉速、額定電壓、額定頻率、調頻范圍、安裝結構型式、防爆標志、防護等級、接線盒進線方式等。
3、對電動機的調頻范圍、防護等級、軸承注排油結構有特殊要求時，須在訂貨合同上注明，無注明者均按上述有關條款的規定供貨。
4、訂貨時請注明電動機型號、功率、極數、電壓、額定頻率、變頻范圍、隔爆標志、安裝結構形式、防護等級、絕緣等級.
