概述

GGD型交流低壓配電柜適用于發電廠、變電所、工礦企業等電力用戶。作為交流50Hz、額定工作電壓380V、額定工作電流至3150A的配電系統中的動力、照明及配電設備的電能轉換、分配與控制之用。

結構說明

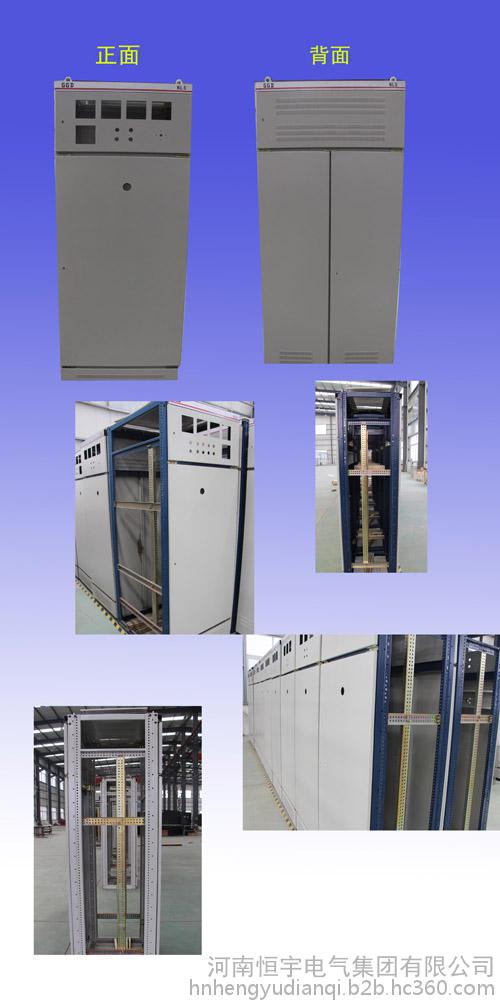

a. GGD型交流低壓配電柜的柜體采用通用柜的形式，具有良好的通用性，構架用8MF冷彎型鋼局部焊接拼裝而成，柜體的零部件按模塊原理設計，并有20模的安裝孔，便于提高器件的安裝和更換速度；

b. 柜體設計時充分考慮了設備運行時的散熱問題，柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱時，熱氣上升從上端槽孔排出，冷風從下端槽孔補充，形成一個自然的通風道；

c. 柜體采用黃金分割比的方法設計，選用聚脂桔形烘漆，整柜呈亞光色調，顯得美觀大方，視覺舒適；

d. 柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環，便于起吊和裝運；

e. 柜體的防護等級為IP30，也可達到lP40。

使用環境條件

a. 環境溫度：-5℃~+40℃；

b. 戶內安裝使用，使用地點的海拔高度≤2000m；

c. 周圍空氣相對濕度：+40℃時≤50％，在較低溫度時允許有較大的相對濕度(例如+20℃時為90％)、應考慮到由于溫度的變化可能會偶然產生凝露的影響；

d. 設備地面傾斜度：≤5°；

e. 設備應安裝在無劇烈震動和沖擊的地方，以及不足以使電器元件受到腐蝕的場所。用戶有特殊要求時可與制造廠協商解決。

符合標準

a. 低壓成套開關設備和控制設備：GB7251.1-2005

b. IEC439《低壓成套開關設備和控制設備》

c. GB7251《低壓成套開關設備》

注：用戶對箱體尺寸、質量有特別要求時，請在訂貨時請說明，公司可根據客戶相關要求訂做產品。歡迎新老客戶來電資訊到廠參觀。
