| 規格 | 770*550*1180 |
|---|---|
| 別名 | 感應加熱過盈裝配 感應熱裝設備 感應熱拆設備 |
| 電壓 | 380V |
| 控制方式 | 手動 |
| 類型 | 過盈裝配 熱裝設備 熱拆設備 |
| 輸出功率 | 80KW |
| 輸入功率 | 90KVA |
| 用途 | 圓鋼透熱鍛造 |
| 輸出中頻電壓 | 36V |
| 輸出中頻電流 | 160A |
| 輸出振蕩頻率 | 5-10KHz |
| 品牌 | 河南德勝 |
| 加工定制 | 是 |
河南德勝電子技術有限公司位于中國中部經濟區中心城市--河南鄭州，成立于2005年，專注專業生產銷售以IGBT為開關元器件的中頻、超音頻、高頻、超高頻感應加熱設備及整套淬火設備的高新技術企業，經過我們多年辛勤耕耘，于2016年積極加入了中國熱處理行業協會，成為熱處理會員單位，并通過了ISO9001:2008質量體系認證。IGBT感應加熱設備，產品與服務涵蓋調質、鍛造、淬火、回火、退火、透熱、熱拆、熱裝等工業領域。
我公司主導產品是：IGBT為開關模塊的超音頻、高頻、中頻感應加熱設備和DSSK系列數控淬火機床，其感應加熱設備產品功率從16KW至500KW等多種規格型號，主要用于：鍛造、焊接、熱處理（淬火、退火、回火）等生產加工領域，成為金屬透熱，表面淬火，金屬熔煉等生產線上的重要設備，可替代傳統的存在嚴重污染的燃煤加熱和高耗能的電子管加熱設備，取得良好的經濟效益和社會效益。
伴隨我國工業的迅猛發展，產品的性能不斷升級，眾多生產廠家對感應加熱設備的要求愈來愈高。新型感應加熱設備取代傳統低端設備，己成為改進升級的必然選擇。
我公司在分析借鑒國外眾多設備優點的基礎上，結合工業現場的實際應用需求，整合了先進的適用于感應加熱的電子電路技術，使用新一代電力電子功率器件IGBT作為串聯諧振逆器的開關器件，并應用了國外先進的DSP電子控制技術，努力打造出具有自主知識產權的新型IGBT串聯諧振感應加熱電源設備，用于實現交流電能的頻率轉換和功率控制，廣泛應用于兵器工業、航空航天、汽車、治金、礦山、工程機械、輕工等各個領域。
可針對用戶各類感應加熱應用要求，提供各類高品質的自動化/半自動化生產線設計和交鑰匙服務。并向您提供24小時響應的服務承諾，滿足用戶全方位的應用需求。
在這里，你需要的設備應有盡有，總有一款適合你！采購高頻感應加熱設備——高中頻加熱設備+閉式冷卻系統+免費技術跟蹤增值服務，在此一站式配齊，包教包會包使用，省時省心省銀子！
我們的團隊擁有
◆16年實際感應加熱設備設計工程師
◆20年實際淬火機床設計工程師
◆13年實際感應熱處理工藝設計工程師
◆20年實際感應器設計與制作工程師

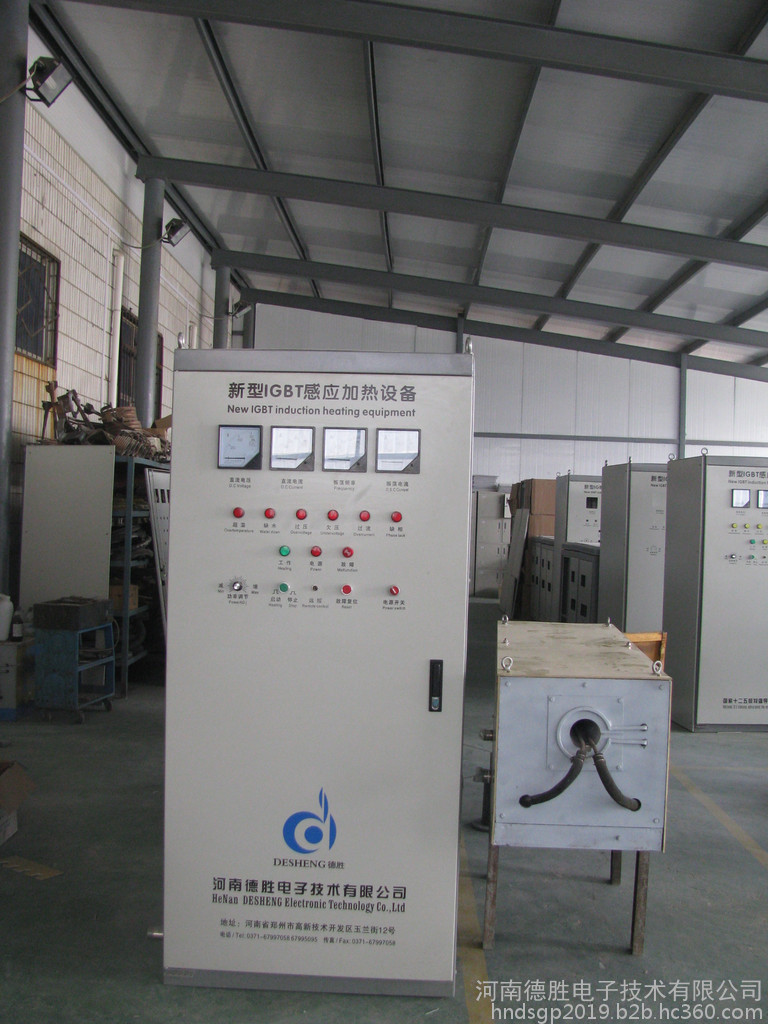

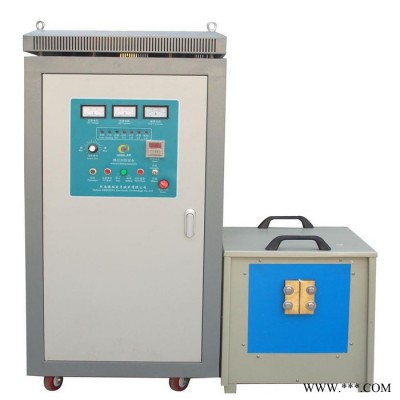

高頻感應加熱設備參考圖

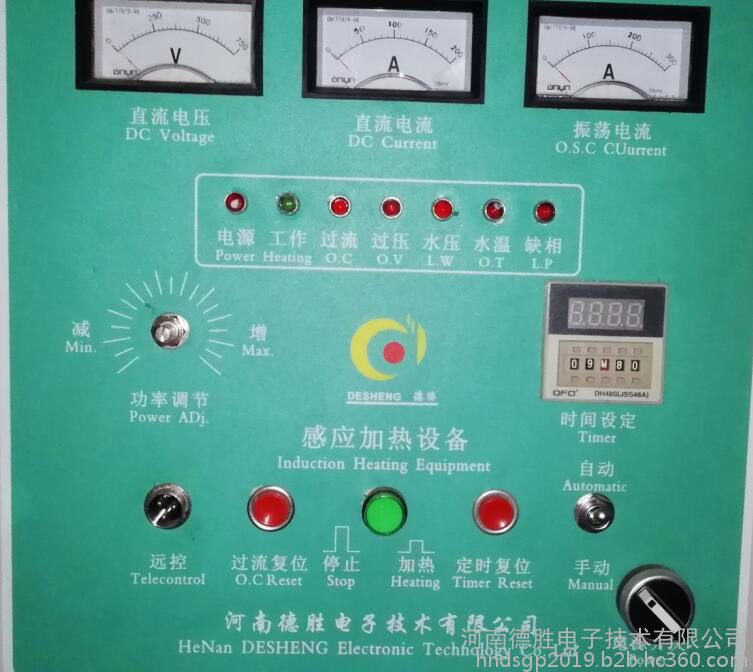

面板功能：電壓、電流的顯示，過壓、過流、超溫、缺相等保護裝置
一、IGBT高頻感應熱拆熱裝設備組成和感應加熱設備優勢
1、高頻感應熱拆熱裝設備包括如下組成：
A、超音頻感應加熱設備/高頻感應加熱設備 一套；
B、閉式冷卻系統 一臺；
注：高頻感應熱拆熱裝設備是根據用戶產品規格、產量等詳細要求而進行的定制。
2、工作前無須預熱，可以連續工作；加熱時間和功率可調；支持外接遠控開關，來控制電源的啟動加熱和停止加熱功能；非接觸式感應加熱；采用德國原裝進口IGBT核心元器件，加熱高效；頻率范圍寬，可根據具體加熱工件的大小進行更換感應器，適應范圍大；24小時連續工作能力；節能環保，無污染，清潔，提高工人工作環境；消除高壓，保護全，操作簡單安全；簡單易學，體積小不占地方，即開即用。
在控制電路中設有各種操作，保護電路、主電路與控制電路的上電、掉電先后次序，以及使用人員的誤操作等，均不會對系統產生任何影響。
具體的保護功能有：
1、 缺相保護--檢測三相交流輸入是否有缺相，如缺相立刻保護，停止工作。
2、 過電流保護--系統過電流截止保護，防止設備因過電流而損壞功率器件。
3、 過電壓保護--對電源電壓進行監控，當電源電壓過高立刻保護，有效的防止功率器件損壞。
4、欠電壓保護---對電源電壓進行監控，當電源電壓過低立刻保護，有效的防止功率器件損壞。
5、超溫保護---對冷卻水及散熱器溫度進行監控，防止功率器件因溫度過高損壞。
三、感應熱拆熱裝設備技術特點
1、采用德國IGBT變頻，電壓反饋串聯諧振電路。變換效率高達97.5%以上，比可控硅設備節電30%；
2、 不論輸出功率的大小，功率因數始終不小于0.95。任何負載下均可啟動成功。具有頻率自動跟蹤的功能，在全過程中始終能夠保證高功率因數；
3、 整個控制系統均為數字集成化，各種保護動作速度快，整機的故障率低，壽命長；
4、 雙閉環控制功能,高效快速加熱，優化金屬工件加熱過程。
5、感應熱拆熱裝設備保護電路設有過壓、過流、水溫、缺水、缺相等報警指示并自動控制和保護。
四、DSGP-80型高頻感應熱拆熱裝設備主要參數
| 額定功率 | 80KW | 進水溫度 | <45℃ |
| 輸入電源 | 三相380V/50-60Hz | 冷卻水量 | ≥6L/min |
| 工作頻率 | 10-25KHZ | 暫 載 率 | 見產品 |
| 輸入電流 | 160A | 主機柜尺寸 （長*寬*高） | 770*550*1180
|
| 工作電壓 | 342-430V | 主機重量： | 110KG |
| 冷水壓 | ≥0.3MPa |
|
|
五、高頻感應加熱設備之感應器設計原理和液壓支架熱拆設備工作過程
A、對于不同零件的加熱，需要單獨設計相應的仿形感應器。那么感應器有如下部分組成：
1、它由感應線圈、固定結構件、冷卻水路構成。
2、感應加熱器是依據用戶所提的工藝參數而專門設計。
3、整個感應加熱線圈由優質大截面圓型或矩型銅管繞制而成，管內通冷卻水。
4、同時配置冷卻水路分配器，給予感應器良好及時地降溫。
B、設備工作過程：將設備推至工件附近，然后將感應器套至需加熱工件位置，預設定加熱時間，待加熱到設定時間，設備自動停止工作，取下感應器， 開始熱拆工件，以此類操作步驟，進行循環加熱。此方法加熱高效，工人操作簡單靈活，節約時間，極大方便提高熱拆工作效率。
六、高頻感應熱拆熱裝設備應用案例和企業實力展示

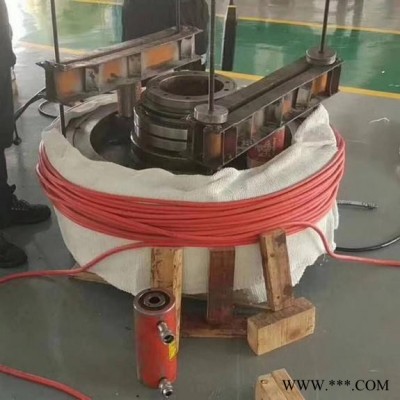

河南德勝定制高頻感應熱拆成套設備

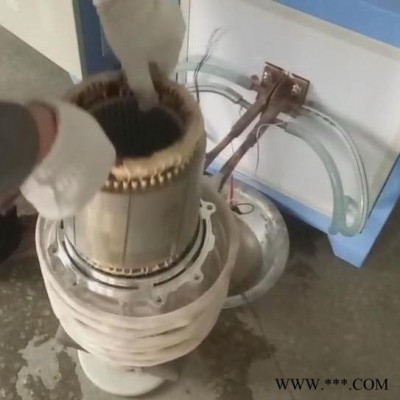

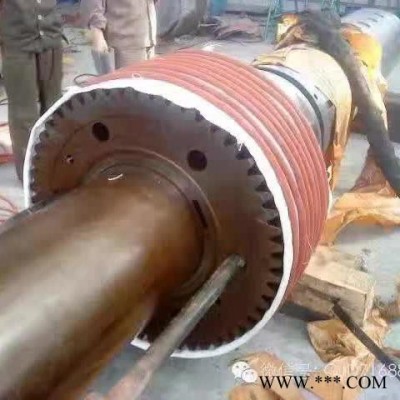

電機轉子熱裝設備工作現場

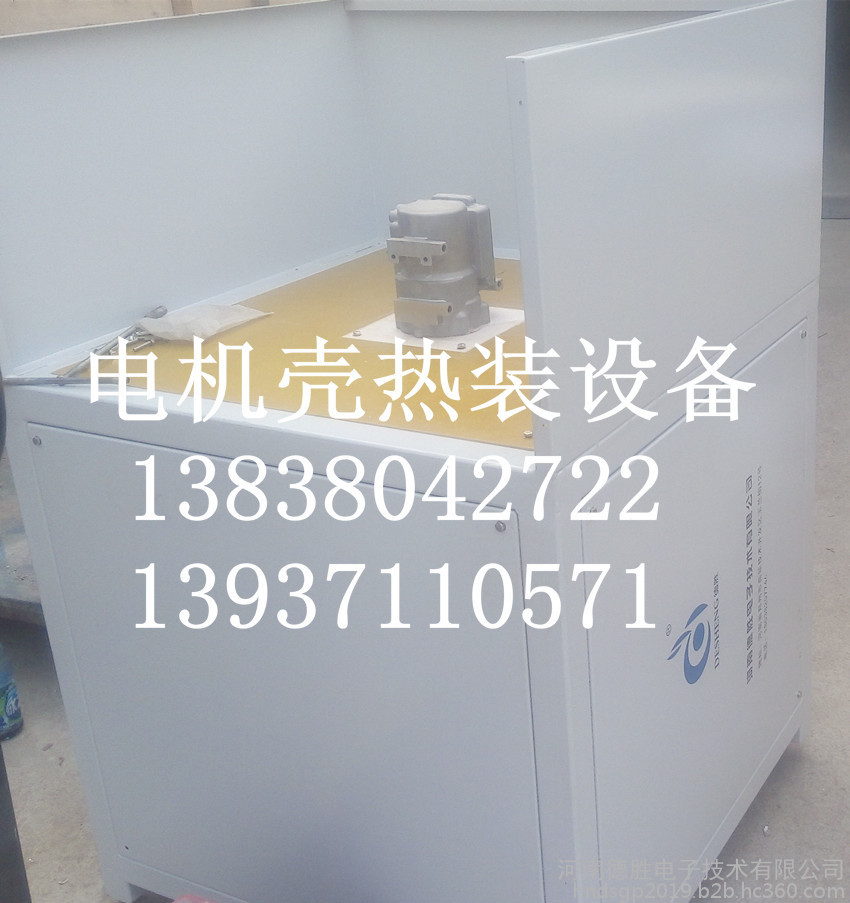

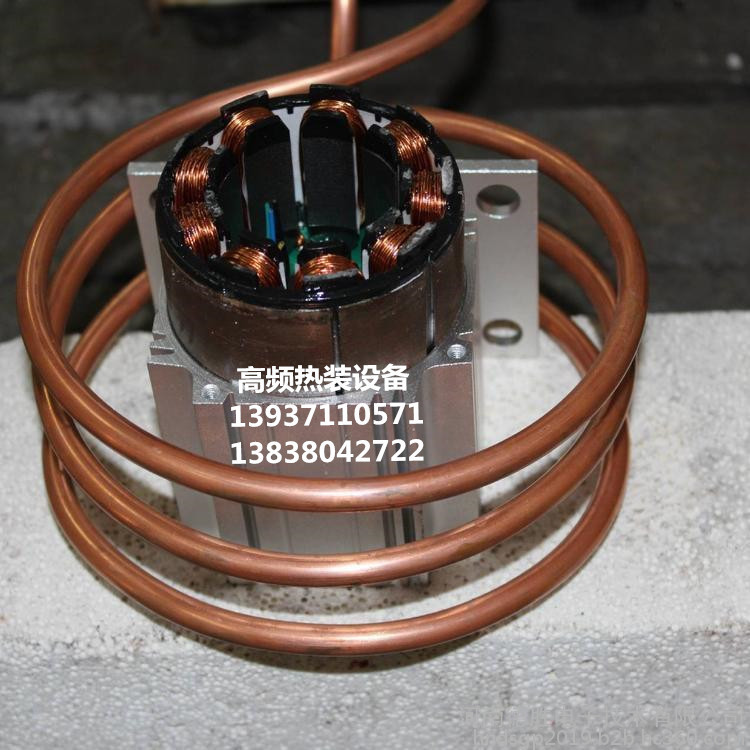

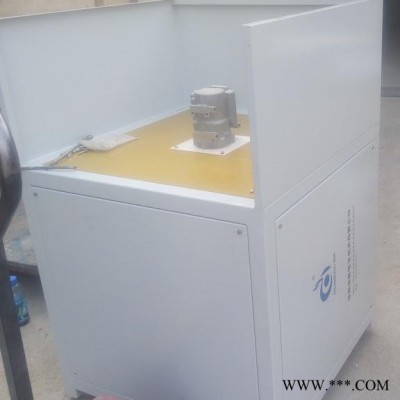

河南德勝定制電機殼熱裝設備

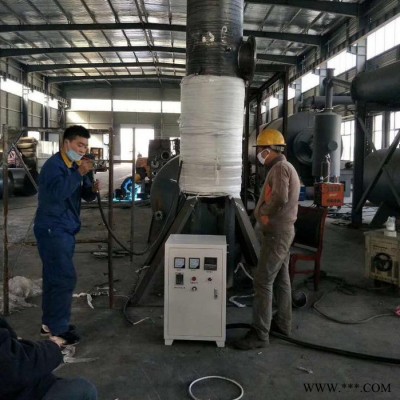

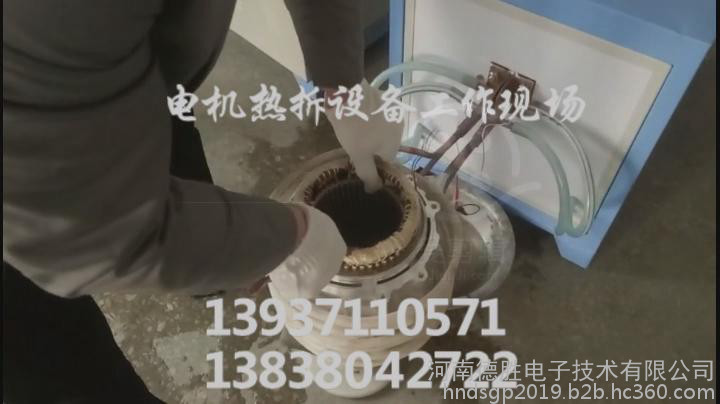

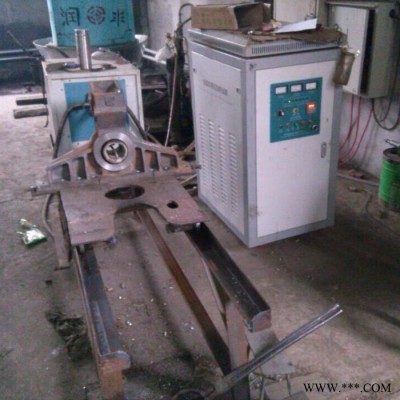

熱拆設備現場

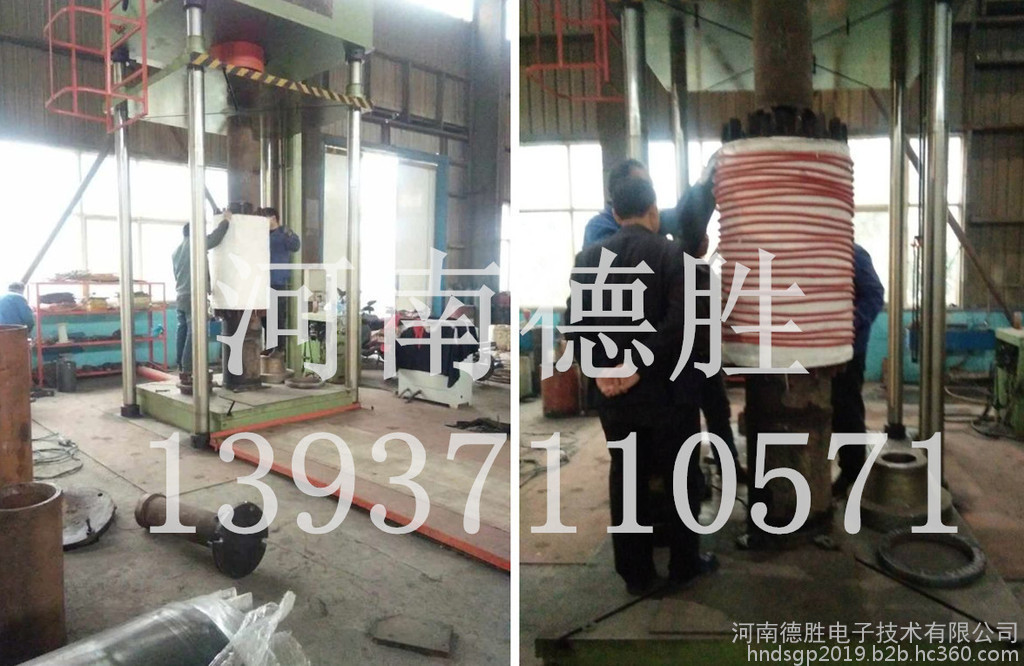

河南德勝熱拆設備在工作現場

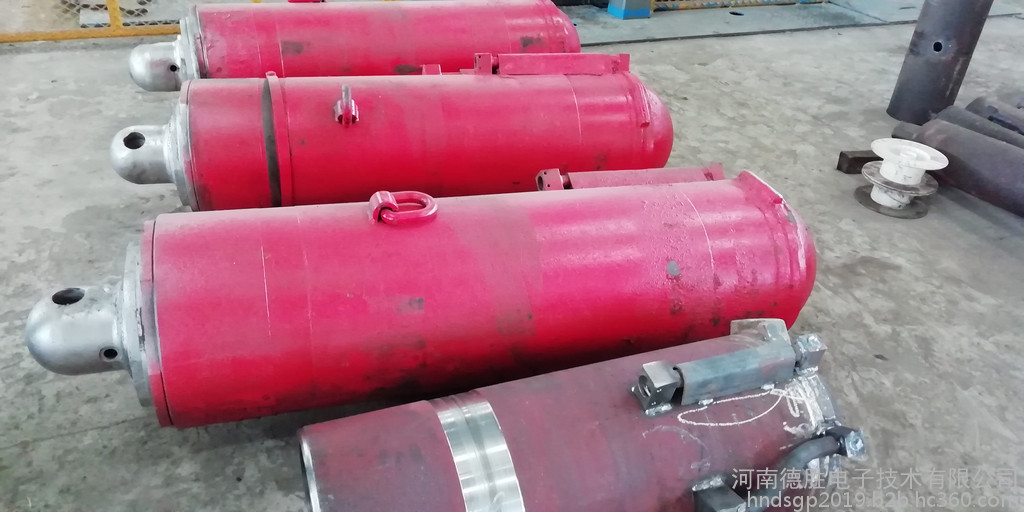

河南德勝定制液壓支架高頻感應熱拆設備
中頻透熱鍛造設備

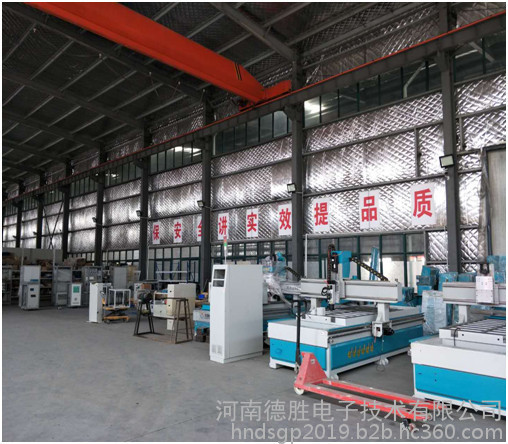

中頻透熱鍛造設備生產區
中頻感應鍛造爐生產區一角

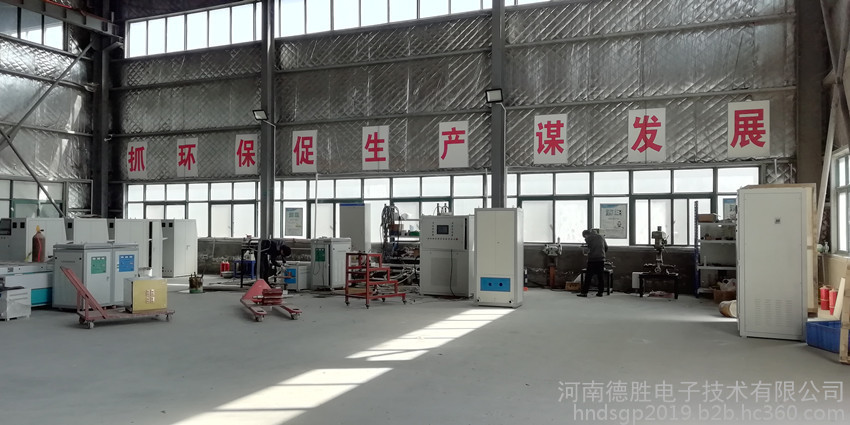

高中頻加熱設備調試區域
七、質量保證措施和服務承諾
1、質量保證措施
1.1、嚴格執行ISO9001質量管理體系進行生產過程管理；
1.2、精心設計，各配件標準化生產，嚴格調試。
1.3、所有電氣元器件選擇國際國內品牌，主要配套件由定點廠家生產。
1.4、生產、管理、工藝、質檢各部門對產品質量層層把關，加強工序間的檢查，嚴格出廠的檢驗，確保產品的質量。
2、服務承諾
2.1、為需方提供全套維護用使用說明書；
2.2、供方派技術人員到買方現場負責設備的試運行和調試；
2.3、在買方現場對操作人員、維修人員進行技術培訓；
2.4、在設備驗收后，供方留一名技術人員監護設備使用情況，監護時間為2天；
2.5、對產品質量長期跟蹤服務，設備在驗收后一年內，供方免費負責解決設備質量異?，F(xiàn)象，在接到故障信息后，24小時響應，最短時間以?xún)?nèi)排除故障（不可抗拒因素除外）；
2.6、設備在驗收一年后直至設備使用期限內，供方有義務詳盡回答有關設備操作、維護、使用等方面的技術問題；此期間供方維修只收取維修成本費，維修成本費由維修人員差旅費、外出期間工資、更換器件成本費組成。
