| 產地 | 山東 |
|---|---|
| 類型 | 四柱液壓機 |
| 執行質量標準 | 國標 |
| 品牌 | 宏闊智能 |
| 型號 | Y21 |
| 加工定制 | 是 |
性能特點：

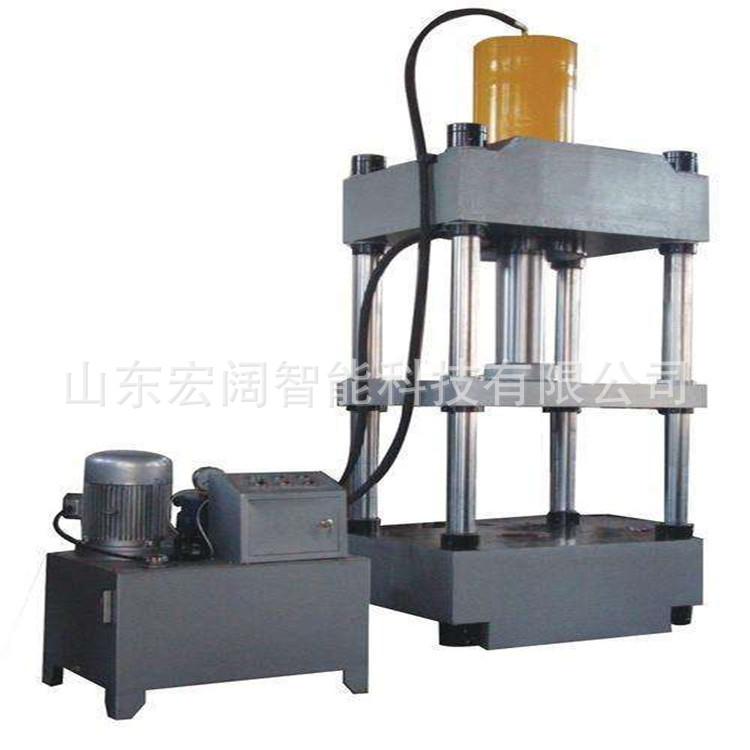

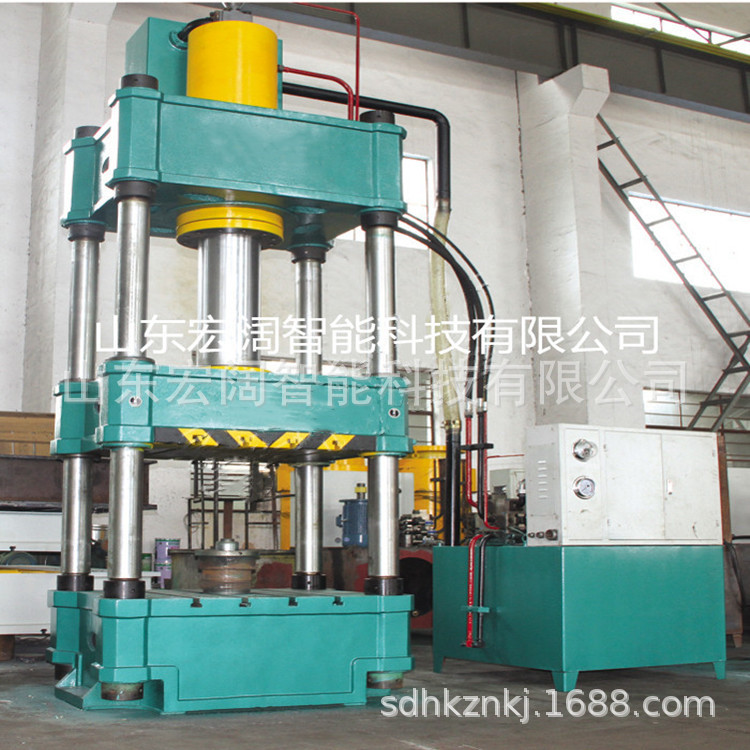

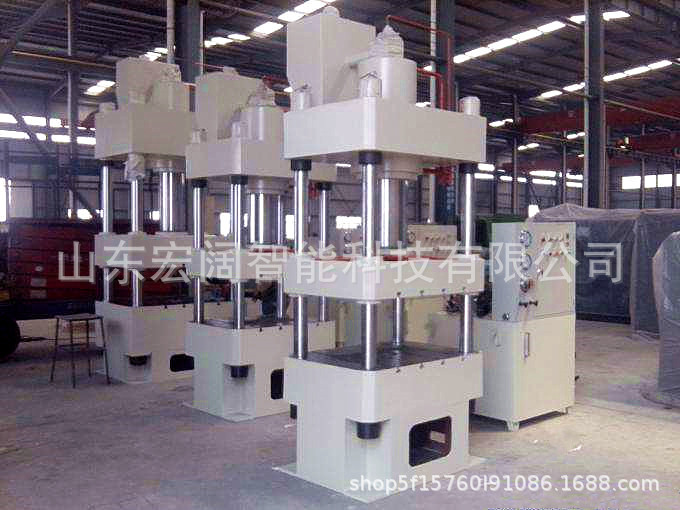

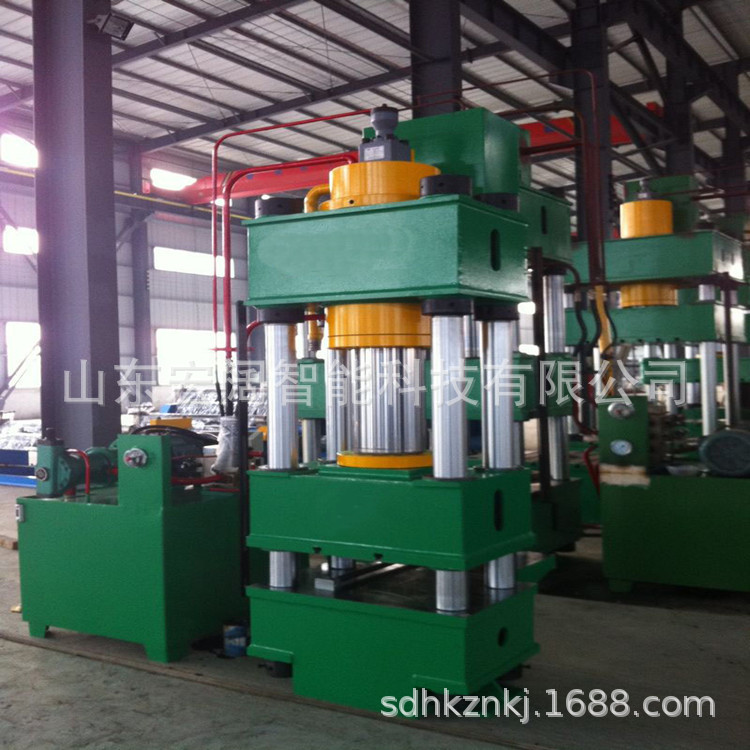

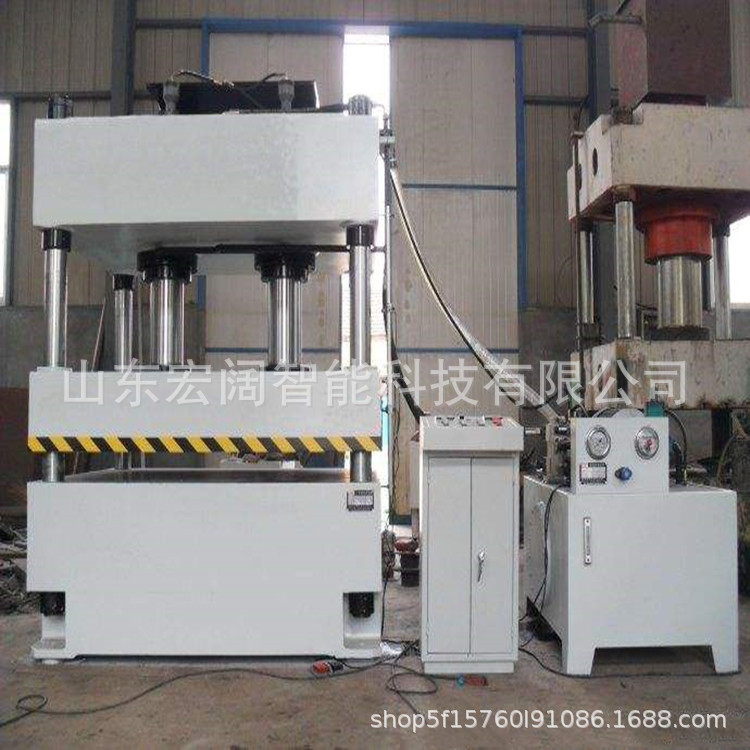

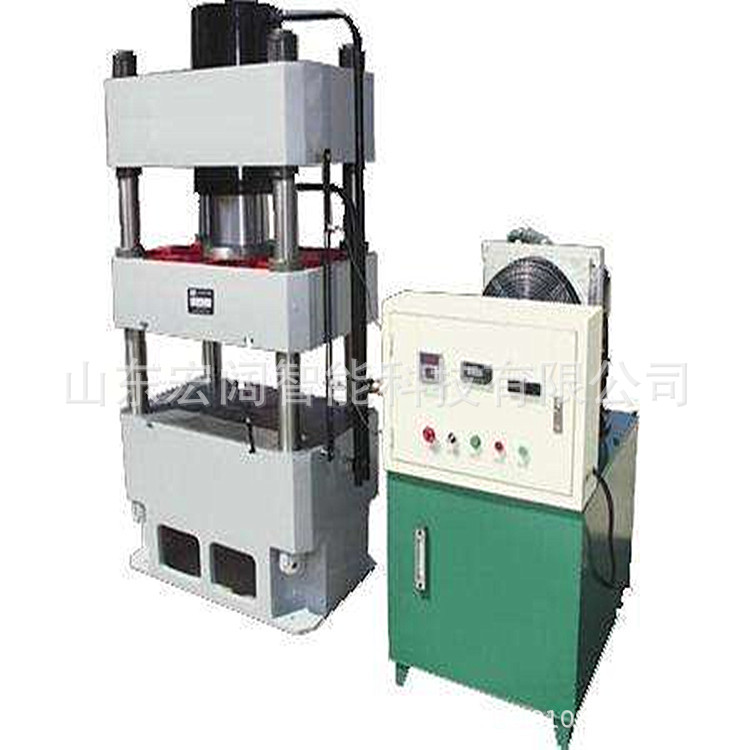

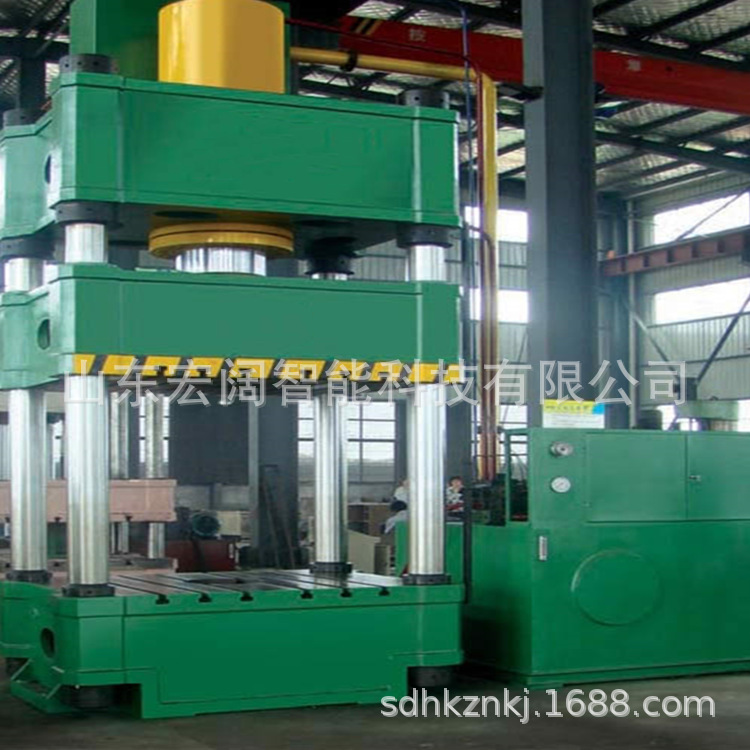

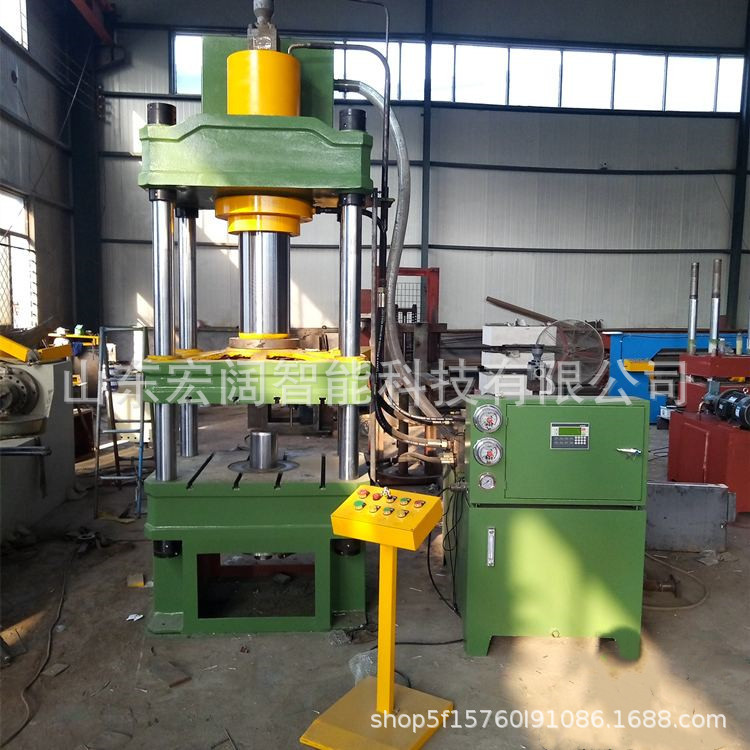

1、本系列機器為標準三梁四柱式機型，配備主缸、頂缸。
2、具備獨立的電控和液壓系統，采用按鈕集中控制，能實現點動和半自動操作。
3、工作壓力、工作行程可在一定范圍內根據需要進行調整。
4、40-500噸主機三梁采用鑄件，其余采用焊接件，均經回火處理。
5、油缸體及活塞桿均為高強度鍛件，確保性能。缸體內壁經滾壓處理，活塞桿及立柱調質、淬火、鍍鉻。
6、液壓系統采用二通插裝閥，動作可靠，簡單緊湊，泄漏少。
7、液壓系統配備多級過濾裝置，確保系統無故障運行。
8、液壓管道均以高壓軟管，充分消除震動和沖擊，降低泄漏的可能。
9、電控系統定程、定壓功能齊全，頂出、拉伸及不帶頂缸三種底部成型工藝可供選擇。
10、電控系統的關鍵電器元件均為歐姆龍、西門子、施耐德，確保長期可靠使用。
11、雙手啟動、緊急停止、緊急回程、短路漏電保護、自動程序互鎖的安全保護電路。
適用范圍：:
適用于可塑性材料的壓制工藝。如沖裁、彎曲、翻邊、薄板拉伸等，也可從事校正、壓裝、冷熱擠壓、塑料制品及粉末制品的壓制成型。
可選配件：
1、PLC自動控制
2、觸摸屏操作
3、移動工作臺或液壓換模軌道
4、液壓系統加熱或冷卻裝置
5、外部模具加熱或冷卻裝置
6、安全保護光柵
7、防護網或防護罩
8、工作燈或電源插座
9、壓力、位移、行程數顯裝置
10、沖裁緩沖裝置
11、打料裝置（液壓或機械）
12、進口液壓、電控、密封元器件
四柱參數表：
| 規格 | 單位 | 10T | 20T | 40T | 63T | 100T | 160T | 160T | 200T | 315T | 400T | 500T | |
| 液體最大工作壓力 | Mpa | 12.5 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | |
| 公稱力 | KN | 100 | 200 | 400 | 630 | 1000 | 1600 | 1600 | 2000 | 3150 | 4000 | 5000 | |
| 回程力 | KN | 40 | 80 | 80 | 120 | 200 | 320 | 320 | 400 | 630 | 800 | 1000 | |
| 頂出力 | KN | 80 | 80 | 80 | 300 | 300 | 300 | 400 | 400 | 630 | 630 | 1000 | |
| 頂回程力 | KN | 40 | 40 | 40 | 100 | 100 | 100 | 200 | 200 | 300 | 300 | 500 | |
| 滑塊行程 | mm | 200 | 200 | 400 | 400 | 600 | 600 | 600 | 700 | 800 | 800 | 900 | |
| 頂出缸最大行程 | mm | 100 | 100 | 150 | 200 | 200 | 200 | 250 | 250 | 250 | 250 | 350 | |
| 滑塊距工作臺最大距離 | mm | 400 | 400 | 700 | 700 | 900 | 900 | 900 | 1100 | 1250 | 1250 | 1500 | |
| 滑塊距工作臺最小距離 | mm | 200 | 200 | 300 | 300 | 300 | 300 | 300 | 400 | 450 | 450 | 600 | |
| 滑塊行程速度 | 快下 | mmm/s | 30 | 30 | 60 | 60 | 120 | 120 | 120 | 120 | 120 | 100 | 120 |
|
| 慢下 | mmm/s | / | / | 8-17 | 8-17 | 8-17 | 10-15 | 10-15 | 10-15 | 10-15 | 7-12 | 7-12 |
|
| 回程 | mmm/s | 30 | 30 | 60 | 60 | 90 | 90 | 90 | 80 | 80 | 70 | 70 |
| 頂出活塞速度 | 頂出 | mmm/s | 30 | 30 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
|
| 退回 | mmm/s | 60 | 60 | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 70 |
| 工作臺有效面積 | 左右 | mm | 400 | 400 | 490 | 580 | 720 | 800 | 1000 | 1000 | 1250 | 1250 | 1400 |
|
| 前后 | mm | 300 | 300 | 460 | 490 | 580 | 640 | 800 | 900 | 1200 | 1200 | 1400 |
| 工作臺距地面高 | mm | 650 | 650 | 750 | 750 | 750 | 750 | 500 | 500 | 650 | 650 | 600 | |
| 主缸缸徑 | mm | Φ100 | Φ100 | Φ140 | Φ180 | Φ220 | Φ280 | Φ280 | Φ320 | Φ400 | Φ450 | Φ500 | |
| 主缸桿徑 | mm | Φ70 | Φ70 | Φ120 | Φ160 | Φ250 | Φ250 | Φ250 | Φ280 | Φ360 | Φ400 | Φ430 | |
| 立柱直徑 | mm | 4-Φ50 | 4-Φ50 | 4-Φ70 | 4-Φ70 | 4-Φ80 | 4-Φ90 | 4-Φ100 | 4-Φ125 | 4-Φ140 | 4-Φ150 | 4-Φ200 | |
| 電機功率 | KW | 1.5 | 22 | 4 | 5.5 | 7.5 | 11 | 11 | 15 | 22 | 22 | 37 | |
| 機器重量 | 噸 | 0.8 | 1.2 | 2.5 | 3 | 4 | 5.5 | 7 | 9 | 14 | 17.5 | 28
| |
適用范圍：
公司開發的數控自動、半自動四柱液壓機是集機、電、液壓于一體的新技術產品。本公司可為您量身打造機專用液壓機械。本設備被適用于各個行業的鍛壓、鋼板整形、壓型、折彎、拉升、印字、沖孔、校正等等

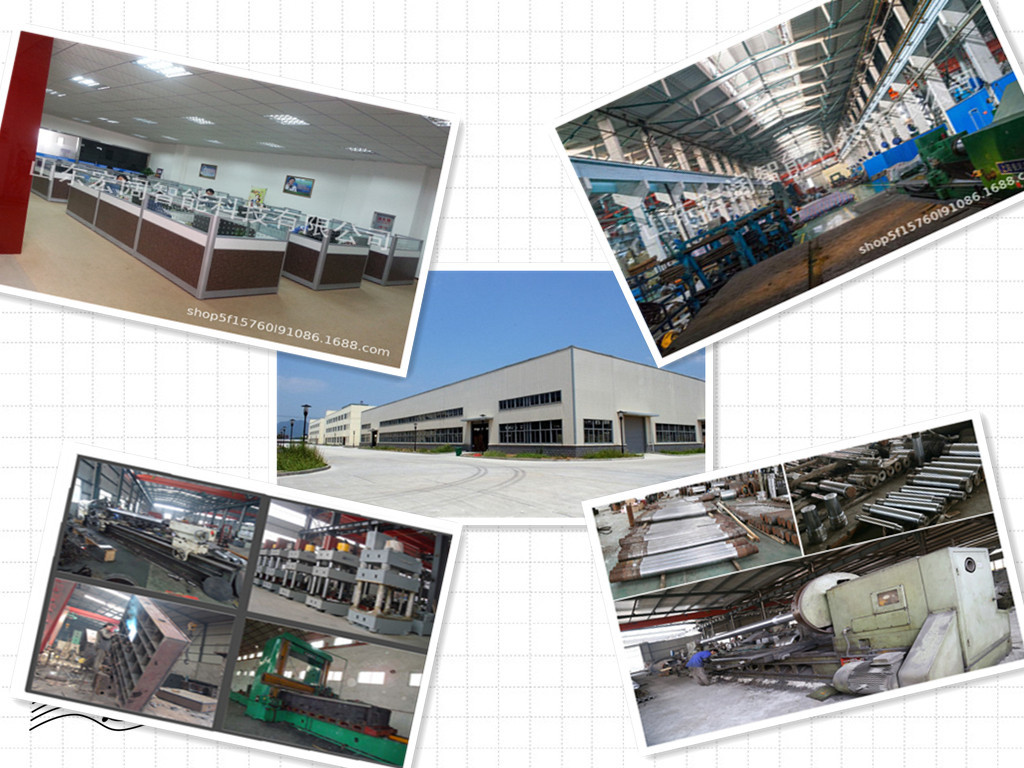

山東宏闊智能科技有限公司是工業智能機器人，數控液壓設備，非標自動化設備，自動化控制系統等產品專業生產加工的公司，擁有完整、科學的質量管理體系。山東宏闊智能科技有限公司的誠信、實力和產品質量獲得業界的認可。歡迎各界朋友蒞臨參觀、指導和業務洽談。
