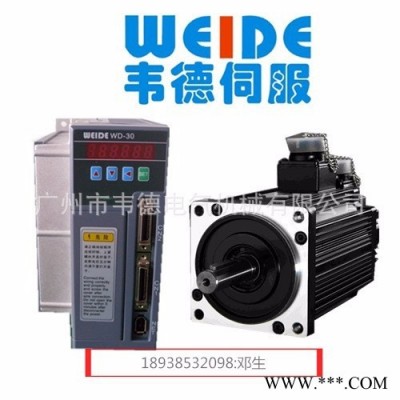

| 控制方式 | 位置控制，速度控制，轉矩控制 |
|---|---|
| 額定轉速 | 3000轉 |
| 產地 | 廣州 |
| 產品認證 | CCC |
| 額定電壓 | 220V |
| 功率 | 5000W |
| 速度響應頻率 | 1000K |
| 品牌 | 韋德B2系列伺服 |
| 型號 | WD-15B2040A |
| 加工定制 | 否 |

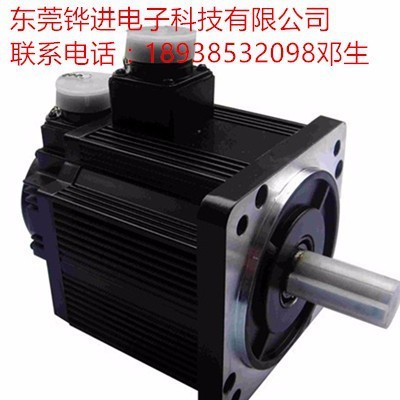

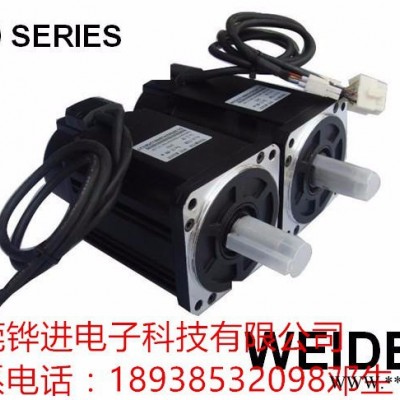

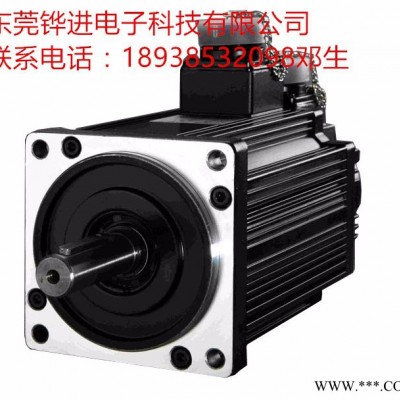

東莞市鏵進電子科技有限公司
安裝注意：
安裝、拆卸部位到電機軸末端時，請不要用力敲打軸，以防止敲壞軸另一端的編碼器；
盡量防止軸座振動，以防止軸承的損壞。

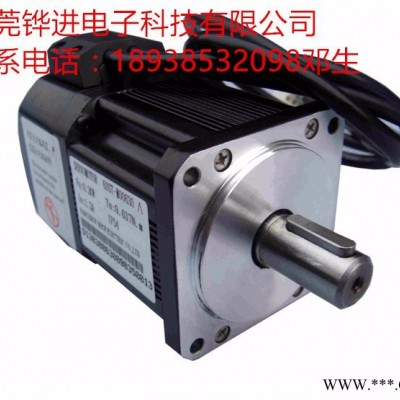

安裝尺寸 單位：mm
| | 60系列 | |
| 型號 | 60ST-M00630 | 60ST-M01330 |
| L 不帶抱閘 | 112（116） | 137（141） |
| L 帶永磁抱閘 | 160（164） | 185（189） |
規格
| 電機型號 | 60ST-M00630 | 60ST-M01330 |
| 額定功率 | 200 | 400 |
| 額定線電壓 | 220 | 220 |
| 額定線電流 | 1.2 | 2.8 |
| 額定轉速 | 3000 | 3000 |
| 額定力矩 | 0.637 | 1.27 |
| 峰值力矩 | 1.91 | 3.9 |
| 反電勢 | 30.9 | 29.6 |
| 力矩系數 | 0.53 | 0.45 |
| 轉子慣量 | 0.175×10-4 | 0.29×10-4 |
| 繞組（線間）電阻 | 6.18 | 2.35 |
| 繞組（線間）電感 | 29.3 | 14.5 |
| 電氣時間常數 | 4.74 | 6.17 |
| 重量 | 1.16 | 1.63 |
一、 安全和正確使用設備的規定
當驅動器電源接通時，請勿打開機器外殼，以免觸電。 當外殼打開時，請勿給驅動器加電，以免碰到外露的高壓電部分而觸電。 當驅動器進行維護時，切斷電源后，請等候不少于5分鐘，并用電壓表檢測 高壓電容兩端，確認已降至安全電壓后，才可以進行操作。 請將驅動器可靠安裝后，再進行通電。 伺服驅動器和伺服電機必須可靠接地。 手潮濕時請勿接觸驅動器，以免觸電。 錯誤的電壓或電源極性可能會引起爆炸或操作事故。 確保電線絕緣，避免擠壓電線，以免電擊。
警告
1.2 設備損壞的警告
請勿將動力電直接接到驅動器U、V、W的輸出端，這樣會對驅動器造成損壞。 伺服電機與伺服驅動器之間須直連，請勿在驅動器U、V、W的輸出端連接容 性元件，如噪聲抑制濾波器、脈沖干擾限制器等，這樣會使驅動器無法正常 工作。 請按要求將驅動器輸入端接入符合標準的電源。 通電前請驗證電纜連接的正確性和可靠性。 請按要求選購并使用電機，否則可能會造成驅動器和電機的損壞。 伺服電機的額定轉矩要高于有效的連續負載轉矩。 負載慣量與伺服電機慣量之比應小于推薦值。
警告
1.3 火災的警告
驅動器不能安裝在可燃物體的表面，并遠離易燃物品。否則易引起火災。 請勿在潮濕、腐蝕性氣體、可燃性氣體的環境中使用。否則易引起火災。 當驅動器工作時如出現異常情況，請立刻切斷電源進行檢修工作。驅動器長時間超負 荷工作，可能引起損壞及火災。
警告
參數 濕度 運行溫度 存儲溫度 標高 振動 空氣環境
警告
條件 ≤90% (不冷凝) 0 ～ +40℃（不結霜） -40 ～ +55С 海拔1000m以下 小于0.5G（4.9m/s）10-60HZ（非連續運行） 無腐蝕性、易燃性氣體、無油霧
東莞鏵進電子有限公司：
| 編碼器線數（PPR） | 2500 | ||||||||||||||||||
| 電機絕緣等級 | Class F（155℃） | ||||||||||||||||||
| 防護等級 | IP65 | ||||||||||||||||||
| 使用環境 | 環境溫度：20℃~+40℃ 環境濕度：相對濕度<90%（不結霜條件） | ||||||||||||||||||
| 電機繞組插座 | 繞組引線 | U（紅） | V（黃） | W（藍） | PE（黃綠/黑） | ||||||||||||||
| 插座編號 | 1 | 2 | 3 | 4 | |||||||||||||||
| 編碼器插座 | 信號引線 | 5V | 0V | B+ | Z- | U+ | Z+ | U- | A+ | V+ | W+ | V- | A- | B- | W- | PE | |||
| 插座編號 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 1 | ||||
