32路繼電器控制盒(串口/以太網版)----支持RS232串口和以太網通信的32路繼電器控制盒

    “32路繼電器控制盒(串口/以太網版)” 是本公司繼“32路繼電器控制板”后的一款全新產品。我們對控制接口與方式進行了擴充，改進了使用方便性，提高了硬件接口的兼容性，增加了系統控制盒的擴展功能，使用ARM嵌入式技術，保證系統工作的穩定可靠。“32路繼電器控制盒(串口/以太網版)”使用RS232接口或USB接口（我們提供的USB專用電纜，該附件為另購附件）或以太網網絡接口進行通信，確保可以在任何PC機或筆記本電腦上方便使用，以及工業級遠程控制應用。

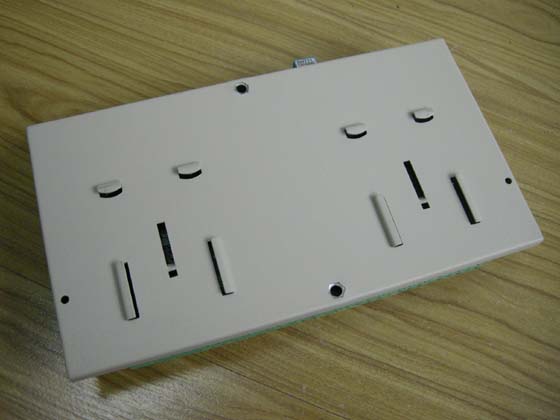

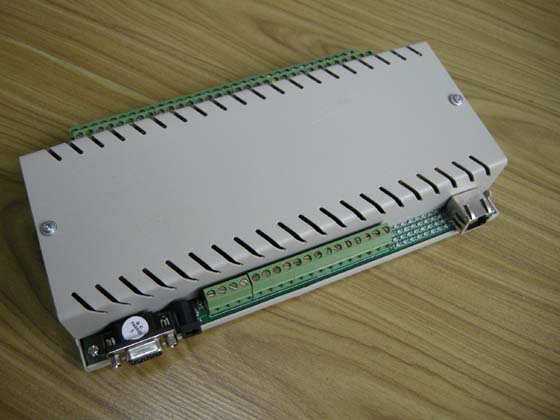

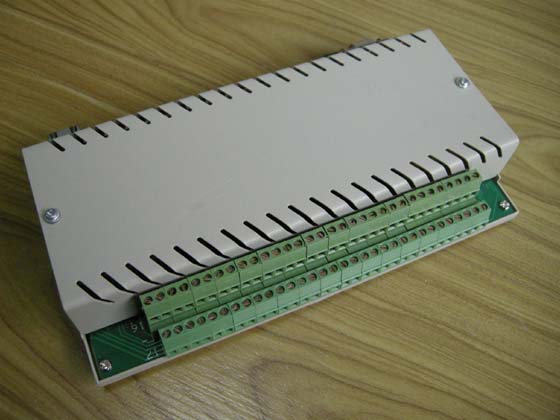

產品外觀圖

    “32路繼電器控制盒(串口/以太網版)”，可以利用PC電腦實現一些電器設備智能化控制的功能，成本低，使用方便，具有一定的實用性，使廣大用戶都能夠用得起它。我們可以用它來控制各種電器的開關狀態，當您把相連的連線都接好后，只需要在電腦前動動鼠標**可以控制各路電器的開關狀態了，同時軟件可以實時監控各路電器的當前工作狀態。您可以在自己家的電腦前來控制，也可以安裝我們提供的遠程控制軟件通過Internet來進行遠程的家電控制，不管在哪里，只要你所在的地方有Internet網絡，你**可以輕松控制家中的電器設備。

硬件資源說明：

    32路繼電器輸出：每路220V 3A負載。
    5路開關量輸入：輸入TTL電平，實現開關量數據采集。
    1路溫濕度傳感器：連接溫度或濕濕度傳感器進行數據采集。
    32個LED指示燈，實時顯示32路繼電器的當前狀態。
    數據通信接口：1、RS232標準串行通信接口 2、以太網接口，可以與PC機或路由器進行連接。

硬件設計特點：

    參數介紹：尺寸27.2cm×11.7cm

    主要特點：
    1、32路高度可靠隔離的250V 3A的繼電器輸出，每個繼電器為一個開關，分別為公共點、常開點。
    2、支持RS232串口和以太網兩種通訊方式（采用原裝進口芯片）。
    3、32路串口/以太網繼電器版本，芯片采用ARM內核，不再使用單片機作為內核處理理，工業級的穩定性保證，抗干擾性好。
    4、我們加裝了專業工控盒外殼，您可以通過外殼定位孔進行固定，也可以直接安排在機架導軌上。
    5、采用可靠的接線端子，線路板布線合理。
    6、電源輸入濾波完善，電容充實。
    7、采用可靠的通訊協議、程序在協議處理上非?？煽?，不存在軟件的通訊故障。
    8、跟本控制板配套的上位機軟件均可提供源代碼。
    9、RS232及網絡端口無需通過手動進行切換，均可直接使用。
    10、使用12V直流外接電源，如電源損壞，只要換一個穩壓電源即可。
    11、可用于網吧計算機管理、各種場合燈光控制（比如臺球室燈光控制、舞臺燈光控制、家庭燈光控制等）、電機控制、生產控制等等。通過485網絡支持可達到1.2Km的長距離遠程控制。

    產品保修1年**技術維護，免費提供新版的上位機軟件。如需**請向我們說明。

32路繼電器接線柱，每一路為公共端與常開端，即相當于一個普通的開關。每路控制電路光電隔離處理，保證控制板的穩定可靠以及安全性。

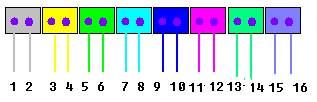

繼電器輸出接線柱接法如圖1所示，每種顏色代表一路，每路都是和前級隔離，相當于一個獨立開關。

圖1 8路繼電器接線柱引腳順序

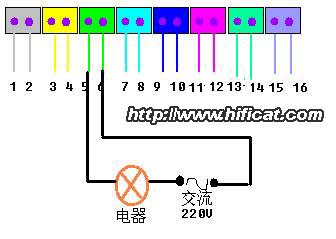

舉一個很簡單電路來說明：比如我們選第3路，如圖2所示，第3路是示意圖中綠色的一對接線柱，接口是5、6。

圖2 輸出端應用電路舉例

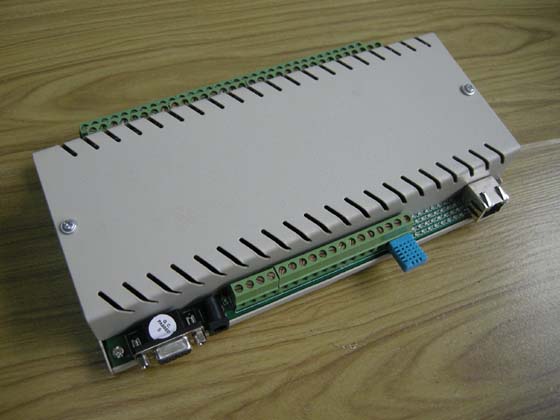

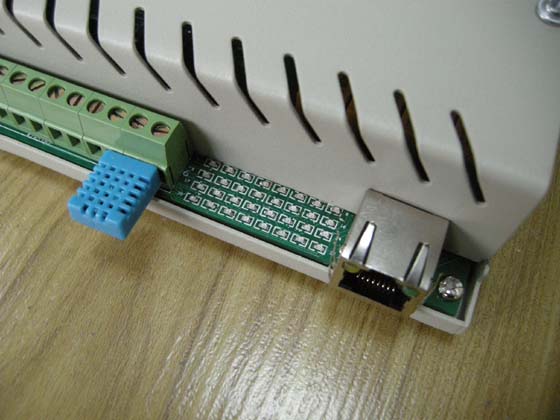

    這是控制盒與DHT11溫濕度傳感器相連接的樣子，當然傳感器可以通過屏蔽線進行延長放置。
    輸入端的定位為：從左開始1,2,3個點分別為**路輸入端的：地、信號、電源；然后是第二路，第三路，第四路，第五路，以此類推。
    如果您的輸入信號是開關量的干觸點信號，那么直接接“信號”和“地”**可以了。如果您需要接一些帶電源的傳感器，如人體紅外探頭，煙霧傳感器等，那可以從“電源端拉出線給傳感器作為供電使用。”

**右側的接口來溫濕度傳感器接口。

系統安全性及兼容性說明：

    “32路繼電器控制盒(串口/以太網版)”設計時，已將PC機電源部分和控制系統電源部分做了完全隔離，一般情況下，不會因?yàn)橐馔馇闆r而對計算機系統造成破壞。繼電器選用250V 3A繼電器，每路可承受750W的功率負載。在線路板設計時，我們將繼電器驅動電路與單片機通信控制板完全獨立設計，提高了系統的可靠性，同時便于維護與升級，目前控制板適用于各版本的WINDOWS操作系統，如：Windows2000 WindowsXP Windows2003 Vista Win7...

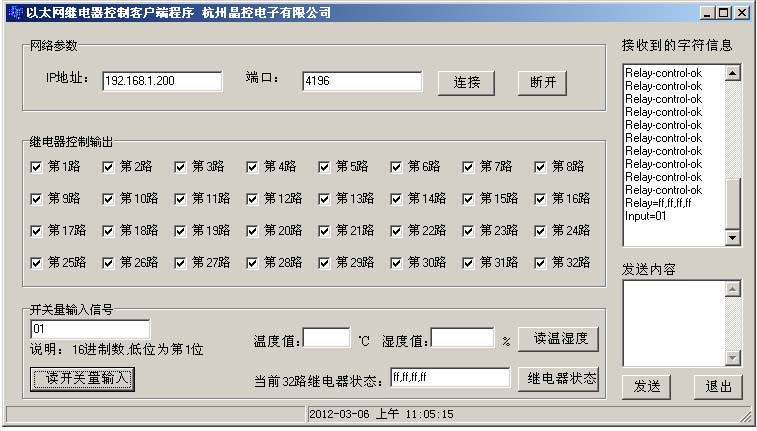

    我們可以為用戶提供的DEMO程序，包括了32路繼電器控制的功能，同時我們?yōu)橛脩籼峁┝薈++Builder程序的源程序代碼，以便用戶進行二次軟件開發。例程包括了以下功能的演示：
    通過以太網實現Socket通信的連接；輸出控制32路繼電器；讀取32路繼電器的當前狀態；讀溫濕度傳感器數值、讀開關量信號輸入。



用戶二次開發的實現：

    贈送 C++ Builder上位機軟件源碼，我們提供了以太網通信控制的完整例子，用戶可以參考我們的例程方便地使用VC++，Delphi,VB等工具。

    用戶如需進行二次開發，使用自己的軟件來控制繼電器，我們可以向您開放通信協議接口，您只需要按照我們的數據格式向串口或以太網接口發送數據**可以了。協議內容購買后我們將發到用戶郵箱。

    以太網通信時，設置好控制盒的IP地址和端口號即可，IP地址和端口可以自行進行修改。
    如果是RS232串口通信時，通信波特率為115200bps.

產品標配清單：全套：1800元

    32路繼電器控制盒(串口/以太網版)：1塊
    串口線：1條
    12V電源適配器：1個

    RS232串口/以太網通信協議：

32路繼電器控制盒(串口/以太網版) 可以連接任何開關量形式的傳感器，例如以下是常用的監控傳感器類型和相關可選配件：

1、熱釋電人體紅外探頭
感應角度：≤120°扇面角，感應距離：≤10米，感應夾角邊緣處的感應距離**遠。

2、緊急按鈕

·防火ABS阻燃外殼 ·連接方式：常開，常閉 ·額定電流：300(mA) ·額定電壓(VDC)：250

3、門磁傳感器

通常用于門窗防盜報警，基于正壓電效應工作。它由兩個緊鄰軟磁性金屬?gòu)椈善瑯?gòu)成，當門窗正常閉合時，彈簧片處于有效距離內閉合，線路導通；當門窗被打開時，檢測線路被斷開，導致報警信號送出。外殼材料：進口**ABS 工作距離：16mm 安裝形式：螺絲貼裝。

4、煙霧傳感器

煙霧傳感器使用安裝在少煙、禁煙場所探煙霧離子，能夠準確地檢測煙霧，當煙霧濃度超過限量時，傳感器發生聲光告具警，并向采集器輸出告警信號。煙感器避免安裝的位置：太接近門口、窗戶、風扇等地方。安裝在這些地方會影響報警靈敏度，因?yàn)檫@些地方一般氣流流通較快。還不可安裝于高潮濕度的地方，如浴室、頂樓或溫度高于39℃或低于5℃的地方

5、溫濕度傳感器

DHT11數字模塊采集技術和溫濕度傳感技術，確保產品具有極高的可靠性與卓越的長期穩定性。每個DHT11傳感器都在極為**的濕度校驗室中進行校準。校準系數以程序的形式儲存在OTP內存中，傳感器內部在檢測信號的處理過程中要調用這些校準系數。單線制串行接口，使系統集成變得簡易快捷。超小的體積、極低的功耗，信號傳輸距離可達20米以上   型號 測量范圍 測濕精度 測溫精度 分辨力 封裝 DHT11 20－90％RH 0－50℃ ±5％RH ±2℃ 1 4針單排直插

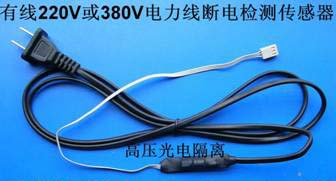

6、220V或380V電力線斷電檢測傳感器

7、漏水傳感器

應用：
◆ 遠程遙控、監控
◆ 移動通信基站、直放站遠程維護
◆ 設備故障監控
◆ 遠程壓力、溫度監測
◆ 倉庫、機房等無人值守
◆ 火災、防盜報警
--------------------------------------------------------------------------------------------------------------------------------

OEM個性化定制服務     為了給廣大客戶提供個性化，符合用戶需求的要求，我們?yōu)榭蛻籼峁㎡EM定制服務，現在產品做得比較中性，我們沒有在外殼上打上牌子，用戶也可以自行貼牌銷售。產品由我公司自主研發，我們做的是工業級的品質，確保產品長時間使用無問題，我司掌握產品核心技術，具體設計更改及定制，請與我們聯系后確認

附帶產品保修卡，一年保修，終身提供技術支持，技術問題可與我公司售后服務電話聯系

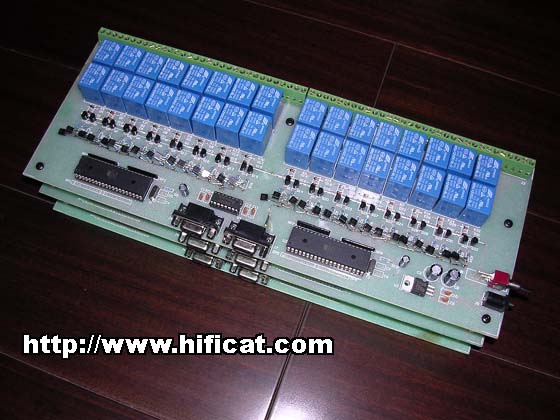

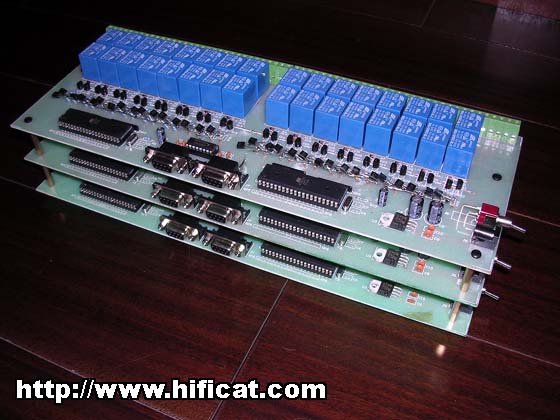

    以下是我們?cè)?jīng)為用戶定制的老款32路繼電器控制板，開放通信接口，由用戶自行完成上位機軟件的設計，支持使用RS232串口。
