“PC智能控制盒 Model:C” 是本公司繼“PC智能控制盒 Model:B”后的一款全新產品，同時做了深入改良，在控制方式、靈活性、功能擴展性上都有一個質的飛躍，實現計算機系統對各路電器設備進行無線方式的控制，擺脫了有線的制約。標配的無線遙控模塊距離在空曠地為1000米，如需更遠，可以選擇3000米的無線模塊配置即可?！癙C智能控制盒 Model:C”使用RS232接口或USB接口（我們提供的USB專用電纜）進行通信，確?？梢栽谌魏蜳C機或筆記本電腦上方便使用。

    “PC智能控制盒 Model:C”，可以利用PC電腦實現電器設備開關量控制的功能，成本低，使用方便，具有一定的實用性，使廣大用戶都能夠用得起它。我們可以用它來控制各種電器的開關狀態，當您把控制終端盒與用電器連接后，只需要在電腦前動動鼠標，就可以控制各路電器的開關狀態了。您可以在自己家的電腦前來控制，也可以安裝我們提供的遠程控制軟件通過Internet來進行遠程的家電控制，不管在哪里，只要你所在的地方有Internet網絡，你就可以輕松控制家中的電器設備。2011年，我們對控制盒進行了全新的改動，我們最新研發的最新版控制盒使用金屬外殼，抗干擾性好，產品設計用料全部改用貼片元件，做工更精致，同時推出了1000米和3000米兩種無線功率的配置，以適合不同客戶的需求。

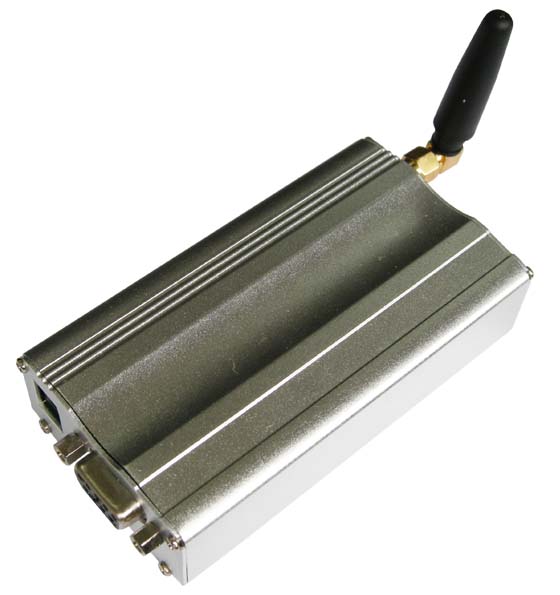

這是2011新款 PC智能控制盒 Model:C 主機外觀

新款PC智能控制盒C型的內部做工，全部采用SMT貼片工藝。

這是2010年新款PC智能控制盒 無線遙控終端 體積更小巧，靈敏度更高


這是老款的塑料外殼控制盒主機和控制終端盒

    與“PC智能控制盒 Model:C”配套使用的控制終端盒。目前，我們提供的例子軟件支持32個控制終端，如需更多控制終端數量，請與本公司聯系，我們可以為您定制控制軟件。用戶如需進行二次開發，使用自己的軟件來控制繼電器，我們可以向您開放通信協議接口，您只需要按照我們的數據格式向串口發送數據就可以了。

    PC智能控制盒 C型自投放市場以來，已經有一定的時間，原本使用的是86型插座面板的形式，體積比較大，不適合用戶嵌入到自己的系統或機殼中去，因此，現在我們對C型控制盒的無線終端進行了比較大的改動，一方面減小的安裝體積，改善了接線方式，另一方面，新設計的電路提高了接收靈敏度以及獲得更大的有效控制距離，電源采用電阻、電容通過火線降壓形式，電源電路我們使用了大容量的濾波電容，同時選用優質芯片和元器件，改善了接收效果，同時也方便用戶自己安裝。

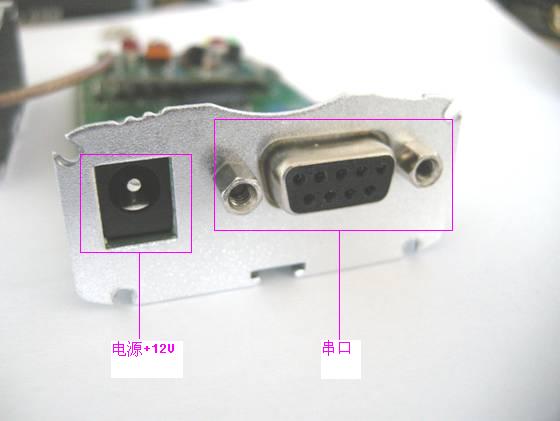

    控制盒后面板如圖所示，控制盒背面分別為通信接口，電源插座。電源輸入口用于輸入DC12V電源，電源接口標準為：內正外負。通信接口為RS232標準串行口，用于PC與控制盒間數據通信，控制盒可以使用USB或RS232/RS485/RS422進行與主機通信，控制距離遠，通用性強。

    控制盒面板如圖所示，面板上共有2個LED指示燈以及1個信號發射天線，綠色的LED為電源指示燈，用于指示控制盒是否上電；黃色的LDE為控制信號指示，當無線控制盒向外發送數據時指示燈亮，空閑時不工作。

    系統安全性及兼容性說明：

    無線控制盒內部設計采用專用無線發射模塊，與終端采用無線通信方式，用戶不必?fù)?dān)心因?yàn)榻K端用電器意外情況而對計算機系統造成破壞，所控電器最大負載電流為10A。配套控制軟件具有很大的功能、性能升級余量，適用于各版本的WINDOWS操作系統。

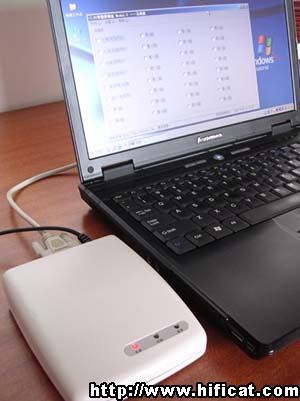

“PC智能控制盒 Model:C”與計算機相連實際運行照片。用戶可以通過RS232串口或使用可選的USB專用通信線纜。 左圖是老款PC智能控制盒C型與筆記本電腦相連

與“PC智能控制盒 Model:C” 配合使用的各控制終端，最多可以擴展至255路。

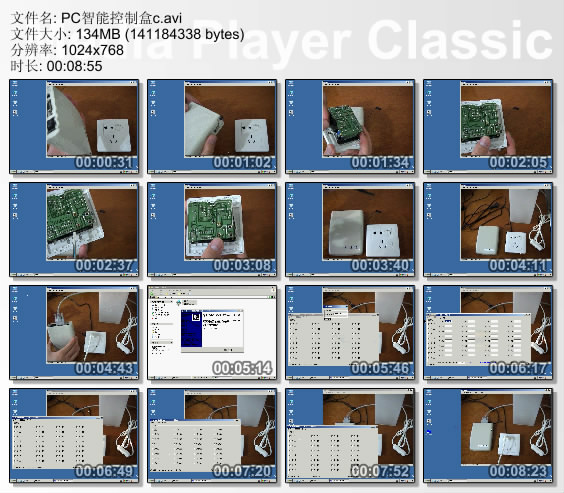

    這是我們的“PC智能控制盒 C型”的操作演示視頻錄像，大家可以點擊下載視頻文件進行觀看，視頻拍攝的是以前老款的操作演示，由于軟件是一樣的，所以同時適用于新款控制盒。注意，為了達到最好的顯示效果，請全屏播放進行觀看。-->> 下載高質量視頻文件 //www.hificat.com/controller_c/pc_c.rar

精美的彩色外包裝盒，質量、品質的實力體現！

關于軟件使用的說明：

    首先，使用光盤中的SETUP.EXE安裝文件來進行軟件的安裝。

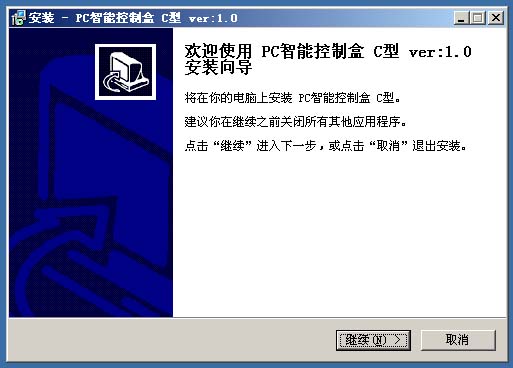

    “PC智能控制盒 Model:C”配套有自主開發的控制軟件，此軟件適用于Windows環境，方便用戶操作。雙擊光盤中的SETUP.EXE安裝文件即可進行軟件的安裝，如圖所示。

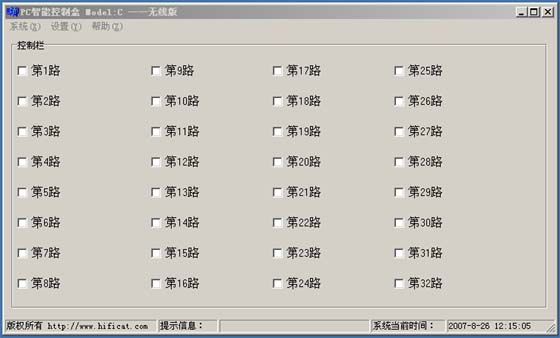

安裝完成后，軟件的快捷方式會出現于“程序”菜單中，啟動軟件如下圖所示。

“PC無線智能控制盒C型”在配套軟件的支持下，每個控制盒支持32路的開關狀態。如需增加控制路數，只需增加終端盒數量即可（注意每個終端盒地址不可重復）。

下面以控制某一終端為例說明具體操作方法：

軟件設置：用戶第一次打開軟件時為初始界面，每路的控制設備名稱都沒有設定，此時用戶可以根據實際電器來設置每路的具體電器名稱，如第一路控制的是一個電燈，則將“第一路”改名為“電燈”，具體操作方法如下：

設備參數：

1、  打開“PC智能控制盒 Model C”軟件——>設置——>設備參數

2、  選擇相應的COM口后按確定

通信測試：

軟件中自帶通信測試功能選項，可由用戶測試PC與控制盒的連接狀態。具體方法如下：

1、  打開“PC智能控制盒 Model C”軟件——>設置——>通信測試

2、  點“測試”按鈕后將顯示測試結果。

設備名稱設置：

3、  打開“PC智能控制盒 Model C”軟件——>設置——>設備名稱

2、在第一路后面文本框內輸入“電燈”后確定。

其它幾路設置方法類似。

地址碼配置：

1、  打開“PC智能控制盒 Model C”軟件——>設置——>地址碼配置

2、  根據終端控制盒的地址碼，將第一路的地址碼設成與終端盒一樣。如終端盒地址為11111010，則在第一路的地址碼也要設成：11111010。

設置好后點確定。

到些，第一路的所有設置已經完成。

實時控制：

在了解了以上設置步驟后可以對無線控制盒進行控制。實時控制主要分為以下幾步：

1、  將終端盒地址碼設置好，并接上市電（操作注意安全）。

2、  將無線控制盒與PC通過串口相連，接上電源，打開電源開關。

3、  打開無線控制盒配套軟件，并根據“軟件操作”所描述的內容進行設置，設置時要嚴格按照終端地址來設定。主要設置項目包括：通信接口、設備名稱及地址設定。

4、  設置好各項參數后即可對終端進行無線控制。

以控制第一路（電燈）為例，說明其控制方法。在硬件已正確連接，并且軟件對各項參數進行正確配置后可以進行實時控制。注意：在控制前要把用電器插在終端的插孔上。如本例將實現控制第一路（電燈）的開關狀態。

通信測試：軟件中自帶通信測試功能選項，可由用戶測試PC與控制盒的連接狀態。

軟件升級性：通過更新系統軟件，用戶可以獲得更多，更實用的功能，軟件的更新請定期留意我們的網站。


    PC智能控制盒 C型自投放市場以來，已經有一定的時間，原本使用的是86型插座面板的形式，體積比較大，不適合用戶嵌入到自己的系統或機殼中去，因此，現在我們對C型控制盒的無線終端進行了比較大的改動，一方面減小的安裝體積，改善了接線方式，另一方面，新設計的電路提高了接收靈敏度以及獲得更大的有效控制距離，電源采用電阻、電容通過火線降壓形式，電源電路我們使用了大容量的濾波電容，同時選用優質芯片和元器件，改善了接收效果，同時也方便用戶自己安裝。


    這是新款無線控制終端盒，它的體積是：76mm*38mm*34mm 接收天線從側面露出，使用時，請將天線拉長，如果接上拉桿天線，將會得到更好的接收效果。

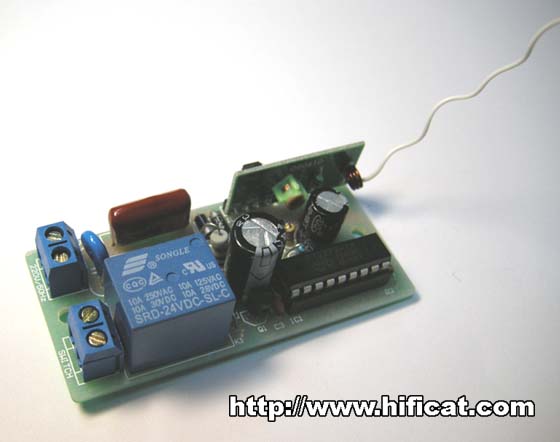

    無線接收終端內部照片，用戶也可以將該板取出，嵌入到自己的系統中去，PCB板尺寸：72mm*34mm

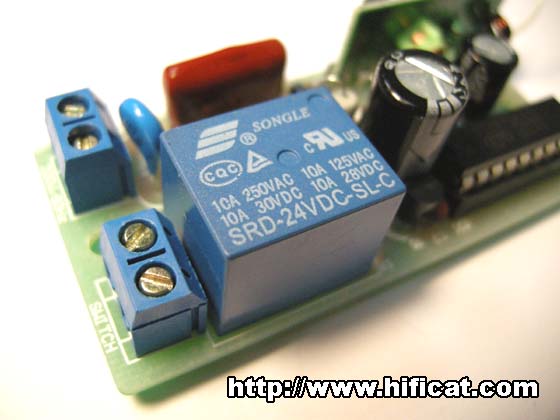

使用250VAC 10A優質繼電器，可以單獨控制最大2500W功率負載，一般使用綽綽有余。

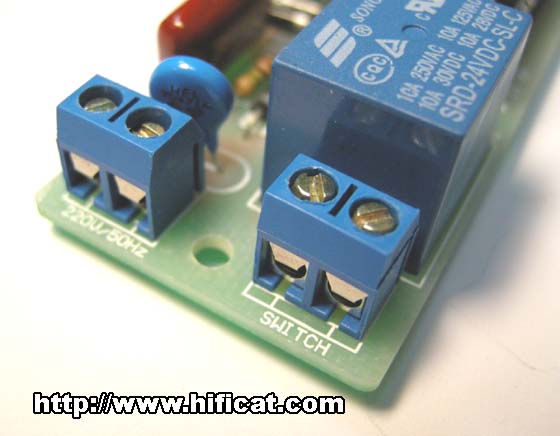

左側“220V/50HZ”接線端：連接220V火線和零線。
右側“SWITCH”接線端：連接控制設備。

下面給出實際應用電路示意圖：

    使用前需要先對每個終端盒進行無線地址碼的設置，默認值為“11111111”

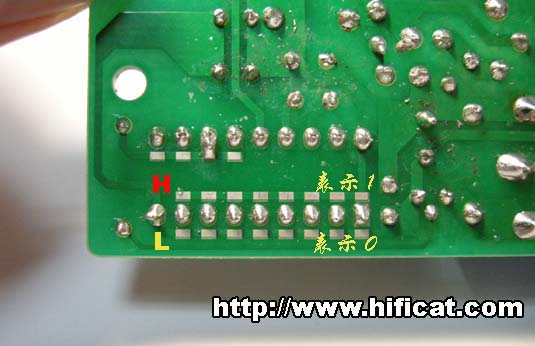

地址碼設置：8位地址碼設置，H端表示為“1”，L端表示為“0”，具體設置詳見PC智能控制盒C型配套光盤

如果要進行手動控制的話，可以選擇我們的手持式遙控器，分別有200米和1000米兩種。

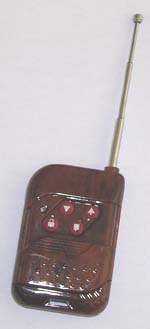

200米遙控器的參數：

    外形尺寸：58mm x 38.5mm x13mm
    發射功率：20毫瓦 工作電流：14毫安
    工作電壓：12V A27報警器專用電池

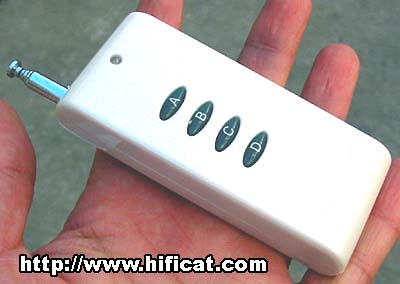

1000米遙控器的參數：

    外形尺寸：32mm x 17mm x 85mm
    工作電壓：12V A27報警器專用電池，背后有活動的電池艙蓋，可以方便地更換電池
    帶有23厘米長的金屬拉桿天線

    上圖為發射器外形，面板上有A、B、C、D四位操縱按鍵及一個發射指示燈。發射機內部采用進口聲表諧振器穩頻，頻率一致性非常好，穩定度極高，工作頻率315MHZ頻率穩定度優于10－5，使用中無需調整頻點，特別適合多發一收等無線電遙控系統使用，而目前市場上的一些低價位無線電遙控模塊一般仍采用LC振蕩器，穩定度及一致性較差，即使采用高品質微調電容，當溫度變化或者震動后也很難保證已調試好的頻點不會發生偏移，造成發射距離縮短。

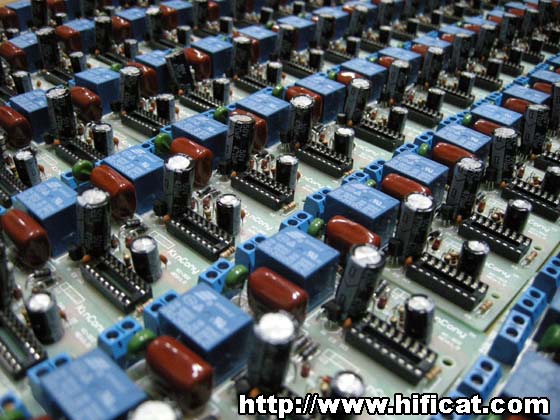

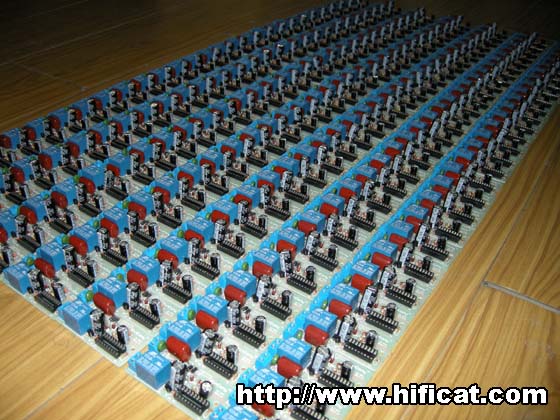

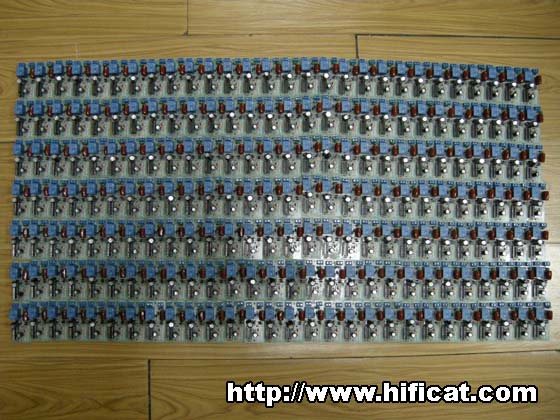

    批量生產的無線控制終端盒，現貨才是硬道理，訂單數量說明一切。

    PC智能控制盒 C型 無線控制距離實際測試全過程：

    關于無線產品距離的說明：無線產品的距離與使用環境和情況有著密切關系，我們PC智能控制盒C型的無線發射功率在空曠地，發射距離理論值為1000米，實際使用時，由于各種原因，比如電磁干擾環境，墻壁障礙情況，會使得實際距離有所變化，實際距離根據環境的不同而不同。根據我們的經驗，墻壁又有分磚墻和鋼筋混凝土墻或邊單磚墻或雙磚墻，這些因素都對無線控制有所影響。PC智能控制盒自投放市場以來，已經有一定的時間，我們也分別推出了A型、B型、C型，以及最新的16路智能控制盒版本，硬件部分我們已經經過了多次完善，現在我們對C型控制盒的無線終端進行了比較大的改動，一方面減小的安裝體積，改善了接線方式，另一方面，新設計的電路提高了接收靈敏度以及獲得更大的有效控制距離，電源采用電阻、電容通過火線降壓形式，電源電路我們使用了大容量的濾波電容，同時選用優質芯片和元器件，改善了接收效果，同時也方便用戶自己安裝。下面是我們?cè)谶M(jìn)行實驗設計和測試時記錄的一些測試全過程照片，我們來一起看一下。

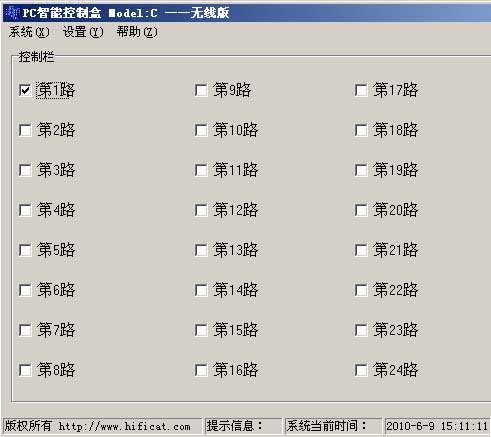

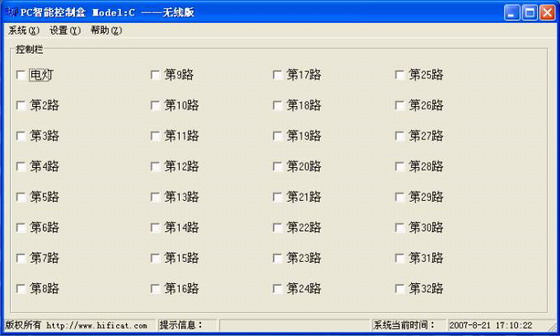

    這是我們提供的PC機端控制軟件，如果用戶需要使用自己開發軟件界面，我們也將為用戶提供通信協議接口，任何開發工具和任何語言都可以進行開發，控制也非常簡單，只要按我們的數據格式來進行控制就可以了。我們提供的PC機軟件在設置了地址碼之后，可以通過鼠標點擊“開”和“關”的控制。

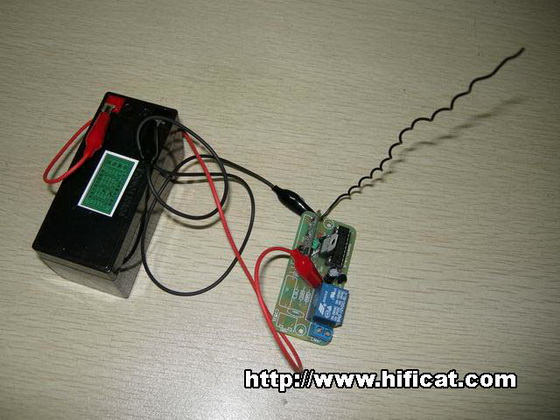

    我們將12V蓄電池與無線終端進行供電連接來進行無線控制的距離測試，因?yàn)榭刂坪凶鳛榘l(fā)射部分和電腦連接，無法移動，所以我們通過移動終端的方式來進行測試距離。

    這是我們所使用的12V蓄電池和專用充電器，我們給電池先充滿電后進行測試。

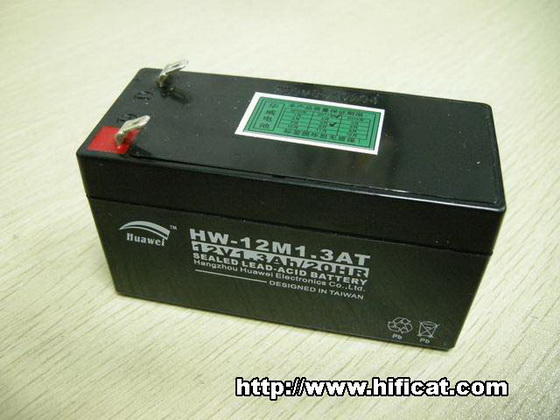

    這是我們所使用的12V蓄電池和專用充電器，容量為 12V 1.3Ah/20HR

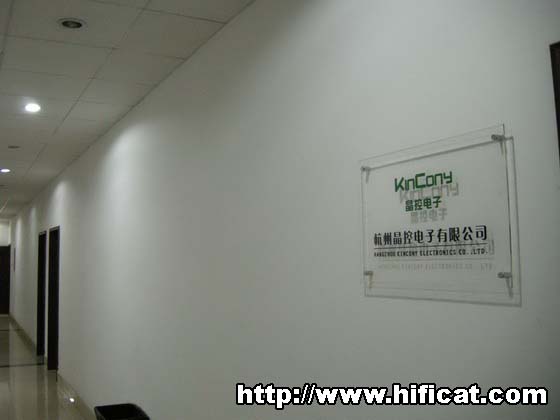

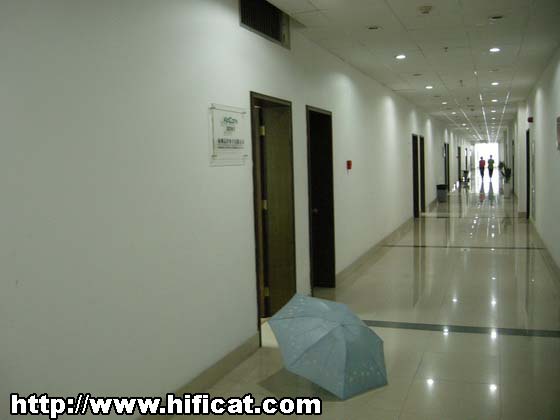

    我們的測試方法是：在PC機上不停地點擊“開”和“關”的軟件按鍵，然后查看無線接收板上繼電器吸合和斷開的情況。我們的PC智能控制盒C型發射器位于浙江時代電子市場4樓，房間外面是走廊，現在我們的控制盒放在雨傘這間房間里面，我們用雨傘做一下標記：）

    我們先從4樓房間出來右拐進行樓梯，往下一層進行移動。

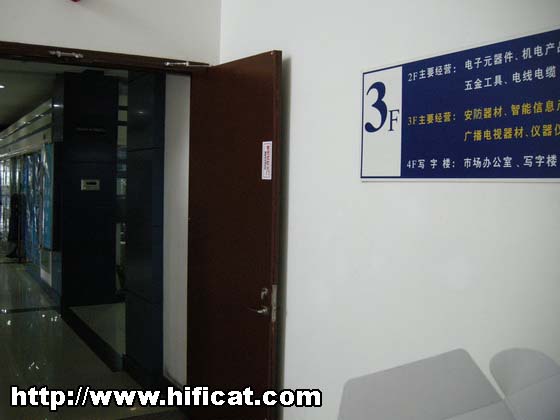

    在樓遞3樓拐角處，繼電器依然受控，信號正常。

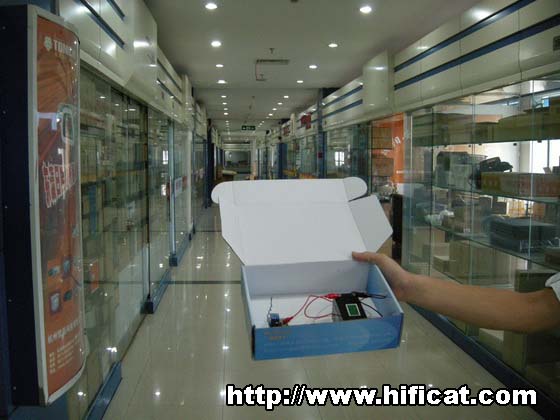

    我們將進入市場商鋪區。

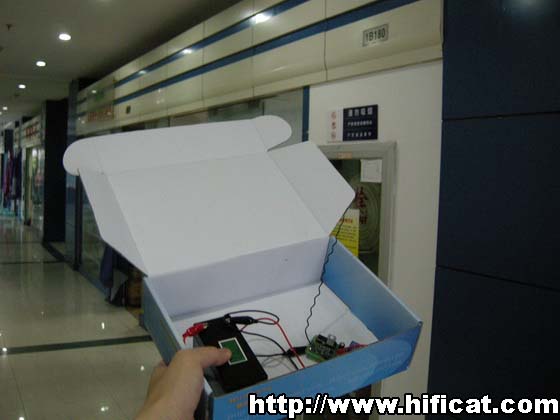

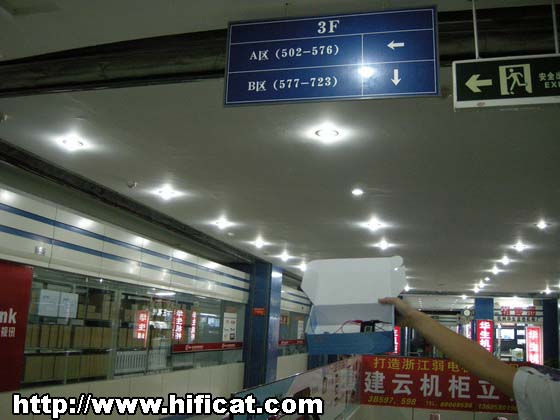

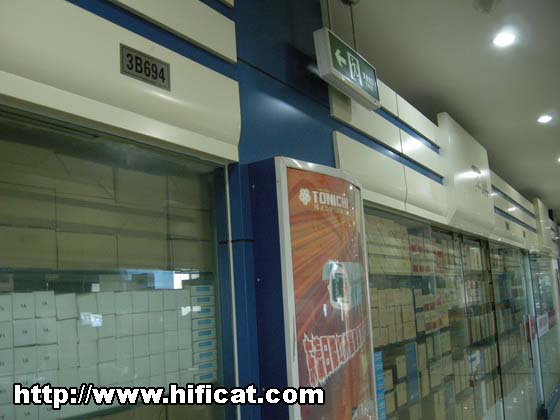

    進入3樓市場商鋪區，信號依然受控。

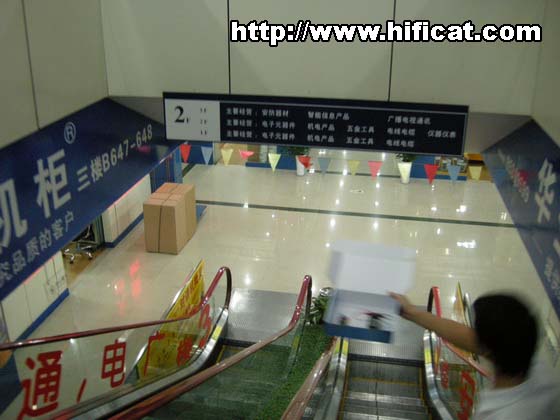

    準備通過自動扶梯下到2樓。

    慢慢下降至2樓。

    2樓區域內，繼電器是可以受控，但部分區域出現偶爾不能控制的情況，在商鋪區出現的無線設備干擾也會比較多一些。

    經過環形路線測試，發現如果處于垂直于PC智能控制盒發射端的下方地理位置時，信號比較多，受控比較靈活，我們現在的位置是處于2樓商鋪區，該位置與我們?cè)?樓和發射器處于差不多垂直的位置。

    然后我們拐到2樓樓梯位置，在這里還是有信號的。

    最后，我們下降到1樓商鋪區，在1樓，無線信號幾乎消失，如果處于垂直于PC智能控制盒發射端的下方地理位置時，偶爾還會有受控的情況，但信號已變得不理想，此時，發射器的信號已穿越了3個樓層。

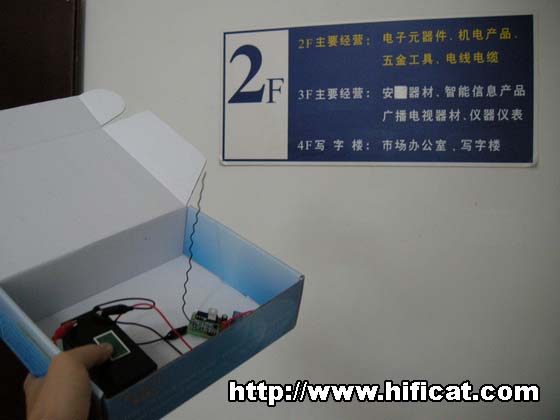

    注意：我們?cè)跍y(cè)試時，接收板使用的是圖中所示的短導線來充當天線，如果想獲得更好的接收效果，用戶可以延長天線長度，或者使用相應頻率的拉桿天線來進行接收。
    以上評測地址為浙江時代電子市場，天氣環境為陰雨天，還是最后說明一下：無線產品的實際距離與您實際使用的環境和情況有關，我們的測試數據僅供參考。

本公司與市場同類產品的不同之處以及優勢

    如今網絡上提供電子產品的地方非常之多，價格、質量也都層次不齊，我們發現淘寶網上的有些產品價格更是低得離譜，質量可想而知，很多產品做工簡陋，選用劣質元件，根據算不上是產品，只能說是個人作品，這樣的產品怎能讓人放心使用。畢竟用戶想買到的是一套完善的產品，需要的不僅是硬件產品，還應包括一系列的售后服務。有些網店產品繁多，讓人看了眼花繚亂，什么板都有，實際可能就是一樣產品都沒現貨，只是從其他供貨商處臨時調配，也就無法提供堅實有效的服務保障與技術支持。有些商家可能提供的價格確實讓人覺得很有吸引力，但在元件質量上卻大打折扣，運輸包裝更是簡陋至極，使得貨物在安裝運輸中沒有任何保障，如果壞了，也只能是用戶只認倒霉了，售后服務也就很難想象了。希望廣大用戶在選購產品時，擦亮自己的眼睛，做全面綜合的考慮，買適合自己的產品。如今淘寶網上的很多店家更是兼職或業余性質，東西賣出后，可能一、兩個月后便找不到人了，我們有不少客戶碰到過這樣的情況。

    公司經營，多年經驗積累，過硬的技術支持，完善的售后服務體系，確保所有產品都能得到及時的保修處理，我們的承諾是收到所有返修產品兩天內給予處理結果并反饋客戶。
 這是是我們的貼片元件照片，我們的元件都是整盤整盤3000個到5000個批量訂購的，保證產品的一致性。

這是全自動三星貼片機，絕非業務手工制作，機器焊接，焊點漂亮，質量穩定可靠。

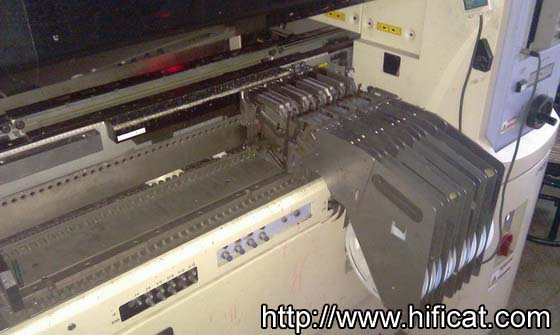

貼片元件整盤安排到貼片機料槽上，準備瘋狂作業:)

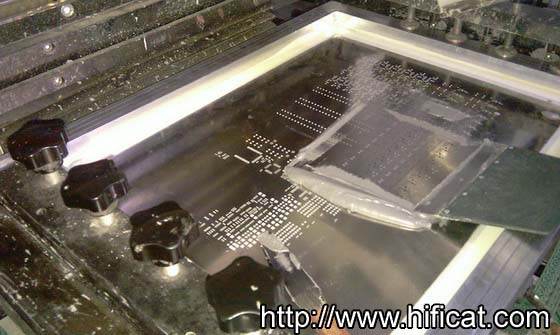

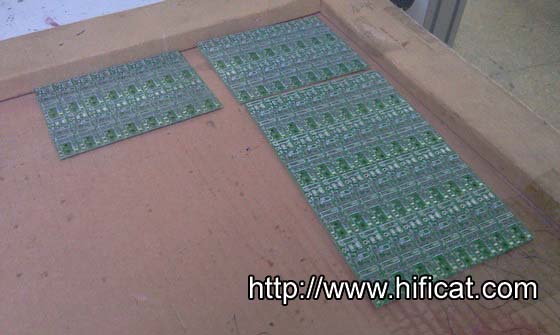

這是PCB出廠時整塊的PCB板，首先要使用鋼網進行錫膏的上印。

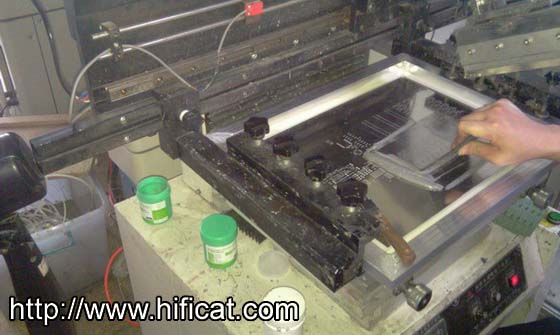

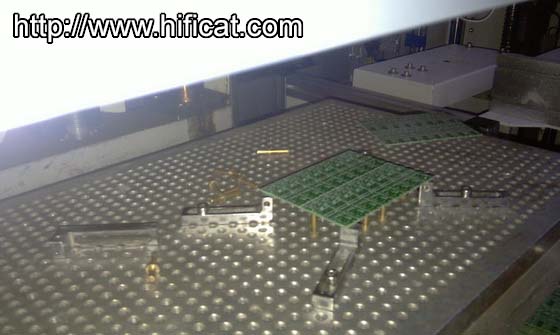

工人使用上錫膏的機器完成上錫過程

上好錫膏的部分FM發射模塊，準備送入貼片機。

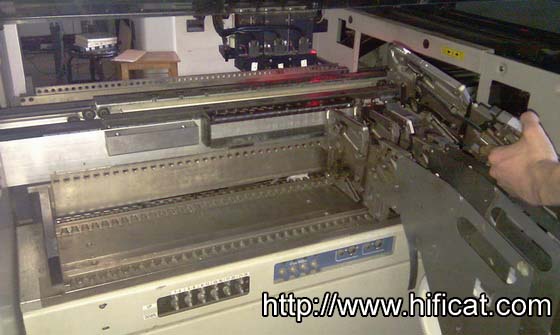

工人裝料準備自動貼片開始

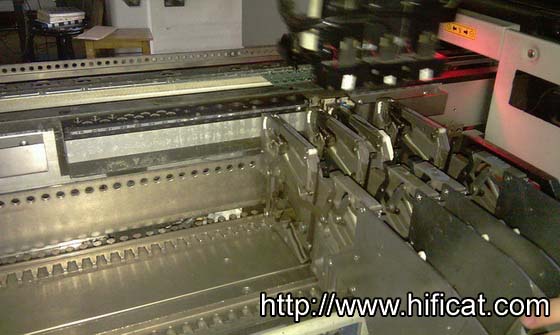

PCB板已卷入運送帶，送入貼片機，機器手進行快速批量貼片，這個速度不是人工能超越的哦：）

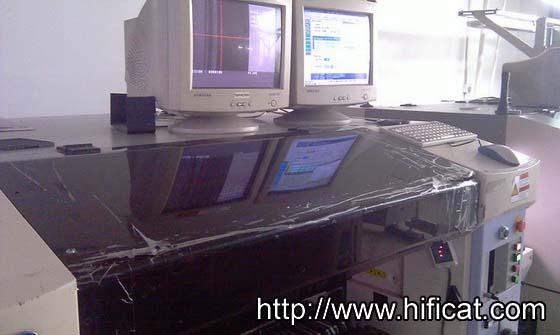

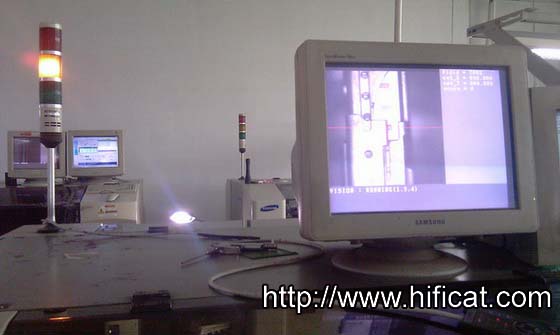

通過電腦顯示器直接觀測元件擺放位置，如有問題，馬上進行校正，這樣也保證的FM發射模塊的質量可靠性。

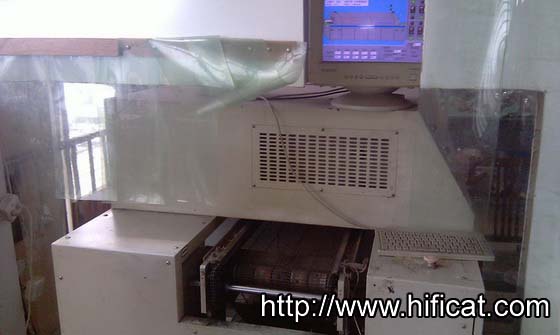

剛貼片機完成了對FM發射模塊的貼片工作后，最后一步是將模塊板送入回流焊的爐子，從爐子這頭進去，另一頭出來即是一塊成品的FM模塊了

PCB板就是從這里送進去的：）里面的溫度高得很哦

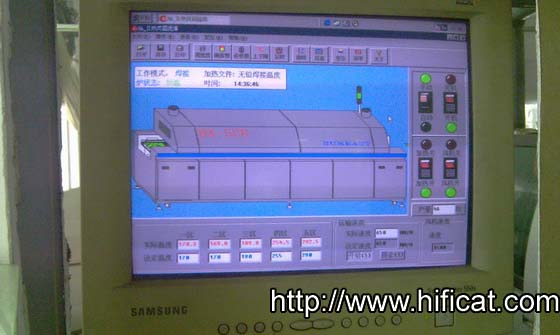

通過顯示器上的溫度監控，可以看到整個爐子分成了五個溫度區，從而保證了PCB板的焊接質量與牢固性。

------------------------------------------------------------------------------------------------------------------
