相信大家早**聽說過智能家電一詞，各式各樣的智能家電正在悄悄地走進我們的生活，它們或高大威猛或小巧玲瓏，或時尚亮麗或沉靜典雅，但它們的一個共同的目標**是讓我們的生活變得越來越舒適便捷，但為什么到目前為止，智能家電還沒有達到普及化，走入千家萬戶的程度，關鍵是因?yàn)槭蹆r太高，不能被廣大消費者所接受，因此，只能用于一些高端場合使用，畢竟幾萬、幾十萬甚至更高的投入不是小數目。

    “PC智能家電控制盒”，可以利用PC電腦實現一些家電智能化控制的功能，成本低，使用方便，具有一定的實用性，使廣大用戶都能夠用得起它。我們可以用它來控制你家中各種電器的開關狀態，當您把相連的連線都接好后，只需要在電腦前動動鼠標，**可以控制各路電器的開關狀態了，同時軟件可以實時監控各路電器的當前工作狀態。您可以在自己家的電腦前來控制，也可以安裝我們提供的遠程控制軟件通過Internet來進行遠程的家電控制，不管在哪里，只要你所在的地方有Internet網絡，你**可以輕松控制家中的電器設備。

《電子制作**推薦產品，詳見2006年第7期**介紹。點擊查看**原文

    站長曾于2004年6月 在國內期刊《無線電**上寫過《具有任意時間定時功能的多路計算機并口控制開關》一文，受到了廣大讀者的關注，很多讀者要求能提供相應的硬件產品，為了滿足廣大用戶的需求，本站**推出PC智能家電控制系統，與以往**所介紹的內容相比，設計上已作了多方面的改進，提高了系統的穩定性與安全性。

功能性說明：

   PC智能家電控制盒，可以同時控制8路電器設備的開關狀態，控制方式可以分為：手動控制、彩燈控制、定時控制三種。

    手動控制：由用戶通過鼠標操作來設定各路電器工作狀態；
    彩燈控制：如果你想做節日彩燈或流水燈，只要在接個相應的燈泡，非常方便。（附加功能）
    定時控制：用戶輸入時間值，控制盒會定時“開”或定時“關”相應的電器設備。
    復位控制：
      “全開”——將所有電器設備置為“開”狀態；
      “全關”——將所有電器設備置為“關”狀態；

控制途徑：本地計算機控制或Internet遠程控制。

系統安全性及兼容性說明：

    PC智能家電控制盒設計時，已將PC機電源部分和控制系統電源部分做了完全隔離，一般情況下，不會因?yàn)橐馔馇闆r而對計算機系統造成破壞。所控用電器負載電流<10A，對于控制盒的軟件有很大的功能及性能升級余量，可根據實際需要，讓其具有更強大的功能，因此具有系統升級特性。其操作軟件適用于各版本的WINDOWS操作系統，如：Win95 Win98 WinME WindowsNT Windows2000 WindowsXP Windows2003...

產品清單：整套售價：168元

  >系統控制盒 1個

  >25芯并口線 1條

  >配套驅動軟件光盤 1份

  >穩壓電源 1個

特殊定制服務：

    如用戶有特殊需求，可以和我們聯系，定制個性化的產品，我們可以為用戶提供開放性的硬件平臺，詳情請電話聯系。

    這是我們的“PC智能控制盒 A型”的操作演示視頻錄像，大家可以點擊下載視頻文件進行觀看，視頻中我們對控制盒作了介紹以及應用實例。注意，為了達到**好的顯示效果，請全屏播放進行觀看

-->>下載視頻  //www.hificat.com/controller/pc_a.rar

精美的彩色外包裝盒，質量、品質的實力體現！

硬件使用說明：

    PC智能家電控制盒 前面板帶8路LED電器指示燈，一個LPT并行接口，用于和PC機進行通信，一個標準電源插孔，電源使用12V直流電源。

    插上電源線、并口線，系統工作時的照片，前面板有8個LED指示燈。如指示燈亮的，則表示該路電器處于“開”狀態。

    打開外殼，看看內部結構。

    盒子后部是8路電器控制端的接線柱?？刂曝?fù)載**大電流為10A，一般的家用電器足以應付，當然如需要使用更大功率的負載時，再掛接相應的繼電器即可。
    繼電器的接線柱如圖所示，從左向右，依次為每路繼電器的常開接線柱。

軟件使用的說明：
   以下是Ver 1.0軟件版本的說明，目前**版本為Ver:1.1 更新日期：2006-07-26，如果您有任何好的提議與意見也可以和我們聯系，將您的意見反饋給我們，以使我們的產品更加完善，所有的用戶都將免費獲得新版軟件。點擊這里查看Ver1.1軟件說明

關于軟件使用的說明：

首先，使用光盤中的**P.EXE安裝文件來進行軟件的安裝。 或在此點擊軟件下載

軟件**p安裝圖

根據軟件安裝向?qū)нM(jìn)行安裝。

完成軟件安裝。

啟動軟件。

軟件運行時的界面圖

    注意：目前主要有三種類型的并行口工作方式：SPP、EPP、ECP。使用軟件前，請進入BIOS系統，將LPT口的工作方式設置為EPP或ECP工作方式。
EPP口(EnhancedParallelPort)：增強并行口。Intel、Xircom、Zenith和其它一些公司開發的，目的是在外部設備間進行雙向通信。

     ECP口(ExtendedCapabilitiesPort)：擴展并行口。Intel和其它公司開發出EPP口的同時，Microsoft和Hewlett-Packard也開發了一種被稱為ECP(擴展并行口)的接口規格。它具有和EPP一樣高的速率和雙向通信能力，但在多任務環境下，它能使用DMA(直接存儲器訪問)方式，所需緩沖區也不大。

    首先，設置好您計算機的LPT端口號，軟件默認的是0X378H。然后，進行控制方式的選擇，一共有三種控制方式，分別為：手動控制，彩燈控制和定時控制。當您選中的一種控制方式后，其余兩種方式都被自動禁用，各控制方式相互獨立。

    手動控制：用來手動地控制各路電器的開與關，用戶只要在各路電器的相應復選框上進行打勾或打叉**可以完成相應電器的控制，打勾表示“開”，打叉表示“關”；

    彩燈控制：有流水燈和閃爍燈兩種控制方式，當用戶在8路控制繼電器接上的負載為燈泡時，則彩燈控制功能可以將這8盞燈以流水燈或閃爍燈的形式來運作，看起來很漂亮！彩燈控制時燈泡的兩次變化間的延時，可以由用戶輸入延時時間，延時單位為ms毫秒。在此，輸入的延時毫秒數必須大于等于200毫秒。如，輸入了非法的數值及字符，程序則會提示輸入非法，請重新輸入。

    定時控制：可以控制各路電器的定時“開”或“關”，由用戶所選擇。定時的時間由用戶在各自的文本框內輸入時間值即可。比如：您想控制**路電器在19：38：52的時間定時“開”，那你只要于軟件中，將**路電器前的單選框選中，并將定時“開”復選框前打上勾，這時，該路電器將被馬上關閉，然后，在后面的文本框內輸入19:38:52，到了19：38：52該路電器都被自動“打開”；如果，您想控制**路電器在19：38：52的時間定時“關”，這時只要在相應的定時“關”復選框前打上勾，這時，該電路電器將被馬上開啟，然后，在后面的文本框內輸入19:38:52，到了19：38：52該路電器都被自動“關閉”。

    軟件界面中左上方的“狀態監視器”用來監視8路電器當前的實時狀態，當軟件指示燈“紅色”時表示，該路電器處于“打開”狀態；當軟件指示燈“綠色”時表示，該路電器處于“關閉”狀態。當您使用三種控制方式對各路電器進行控制后，各路電器相應的當前狀態將會實際反映在“狀態監視器上”，使您對各路電器當前所處的狀態一目了然。

    軟件界面下方的“全開”，“全關”按鈕，用來直接置位，復位8路電器的狀態，當控制方式為“手動控制”時有效。

8路電器控制實例演示:

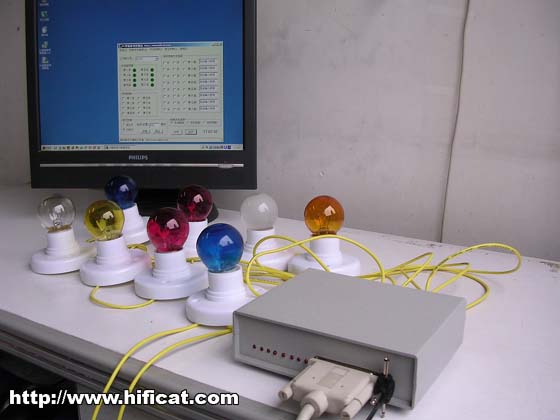

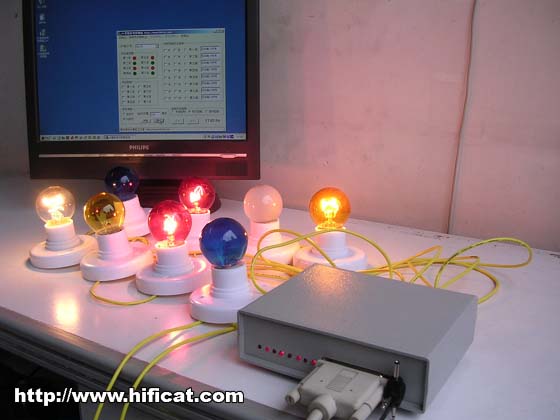

    看完了PC智能家電控制盒的硬件和軟件使用說明，現在我們來實際試用一下，來看看其使用方法及效果到底如何。站長特長找了8個彩燈來作演示，下圖即為演示照片。
     當然實際的控制電器設備可以是您家中的任意電器，只要負載電流在10A以內即可，一般家電的控制足夠用的了。

下面我們一起來看一看詳細使用的全過程情況。

演示效果圖
---------------------------------------------------------------------------------------------

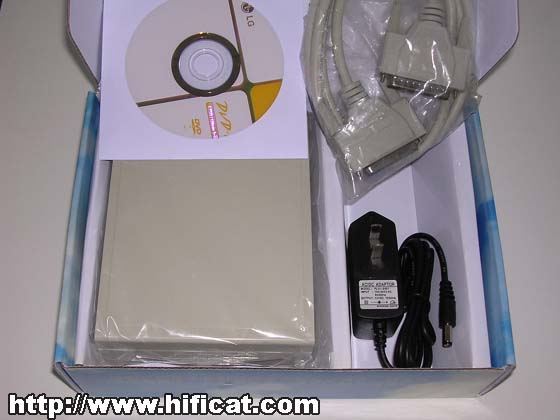

首先，打開我們的PC智能家電控制盒外包裝盒，取出控制盒，并口線，驅動軟件，電源。

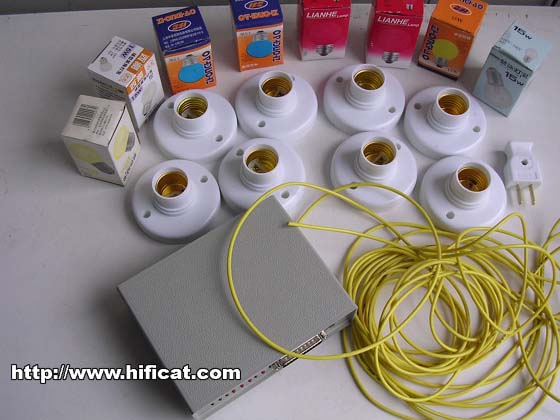

這是站長所準備的8個彩燈、燈座及插頭，電線若干。

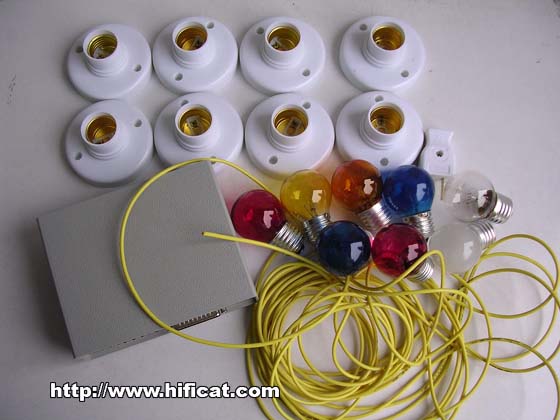

從盒中取出的彩燈。

將各彩燈放上燈座。

這是控制盒背面的樣子，我們在接用電器電源線時，需將其取下。

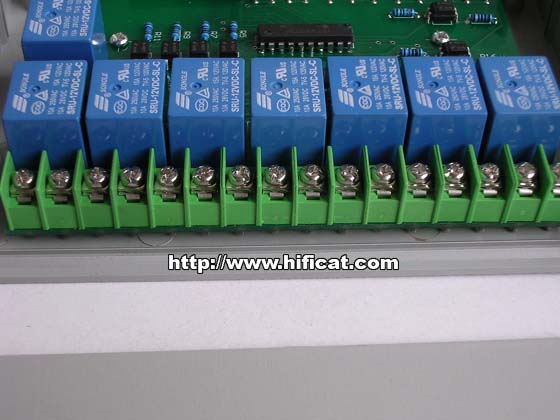

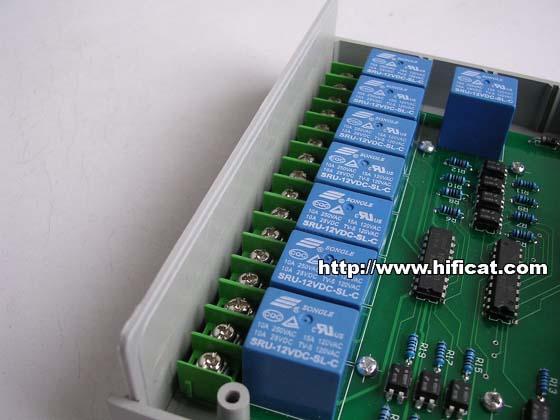

打開控制盒外殼后，我們可以看到后面整齊地排列著8個繼電器。

取出后面板擋片。

露出8路電器控制接線柱。

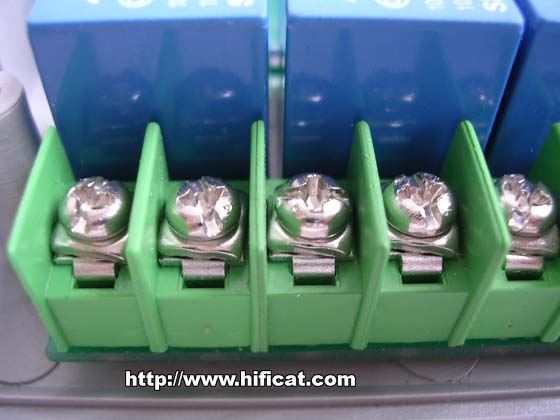

從左向右依次為各路繼電器的常開接線端，每路繼電器占用2路接線位。我們需要將各路電器接到相應的接線柱上即可。

因?yàn)槲覀円刂?個彩燈，因此需要將其串入220V供電電路，為此我們將這8個彩燈的一端同時接上220V的火線端。

將8路繼電器的常開端其中一端全部接220V零線。

火線和零線接好后的照片。

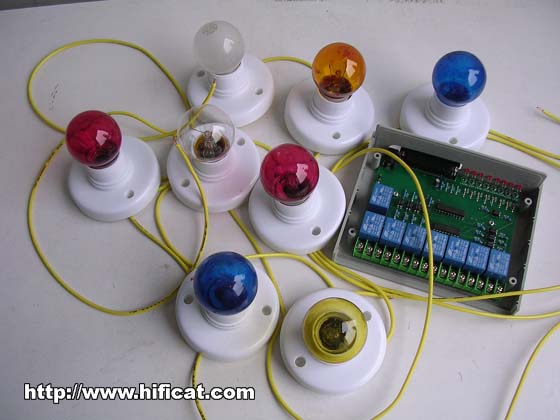

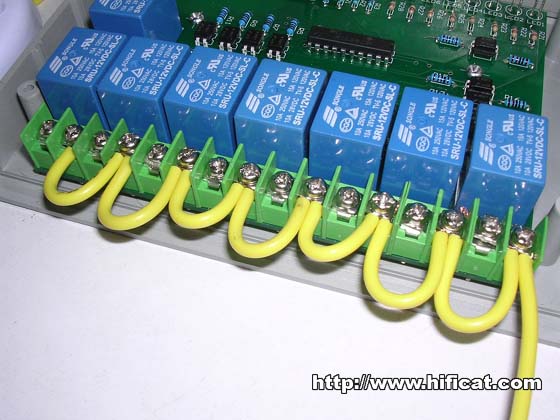

然后，我們將各路彩燈全部串入繼電器常開端，以構成電源回路。

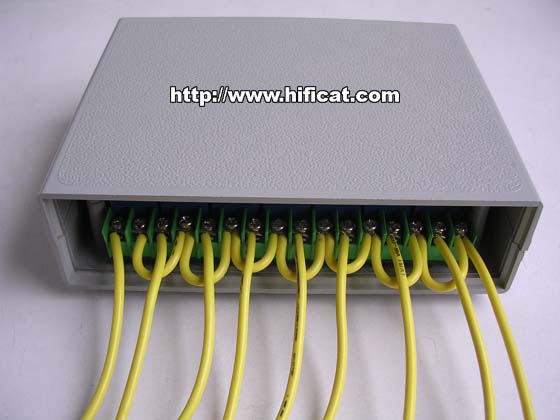

接完線后的后視照片。

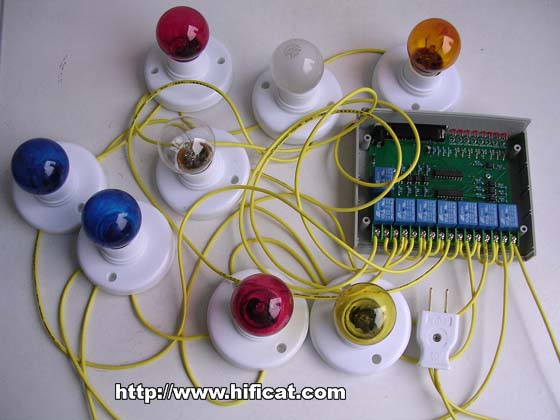

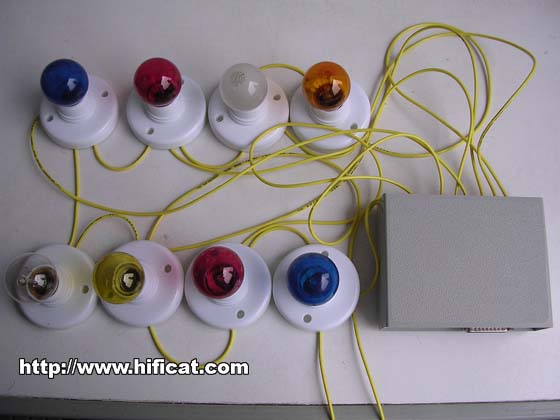

接完線后，8路彩燈和遙控盒的照片。

將并口線一頭插入電腦主機，另一頭插入控制盒上，同時插上電源。打開驅動軟件，完成相應的LPT端口設置后，**能開始使用控制盒了。

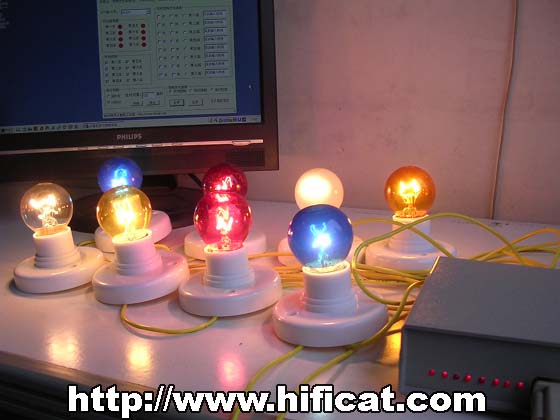

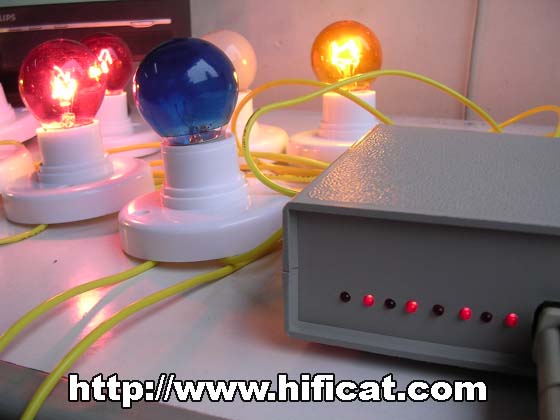

自動控制模式——作流水燈 時的運行照片

手動控制時的運行照片

8路彩燈處于“全開”狀態時的照片。

  關于Ver1.1 軟件的說明：

    在老版本基礎上新增定時控制方式四：定時控制（8路獨立任意時間段進行開關控制，時間段的控制）

    由用戶設置好定時控制的“星期”和具體時間段，每天**多可設3個“開時間段”。

    ----如將**路控制設備的“星期”選項設為“星期一”，“星期二”，“星期三”，“星期四”，“星期五”

    控制“開”時間段設置如下： 8:00:00——11:30:00
                              12:00:00——13:00:00
                              13:30:00——17:00:30

    那么**路電器設備，將在每周一，二，三，四，五的“8:00:00——11:30:00”，“12:00:00——13:00:00”，“13:30:00——17:00:30”自動設為“開”狀態，其余時間為“關”狀態，以這樣的規律周而復始地進行。

軟件界面圖如下：



老用戶下載新版軟件后，直接安裝即可。

  如果我們要控制的電器設備電流負載超過了控制盒本身的繼電器10A電流，那怎么辦？

    ——下面我們**來看一下，如何使用固態繼電器來控制更多功能的電器設備，如20A，30A......等等

這是我們所使用的480V 20A固態繼電器，該選哪種參數的固態繼電器主要根據用戶的情況來決定。

固態繼電器上面有一層透明塑料蓋，拔掉蓋子后，露出所有的接觸端子，上面兩路控制高壓設備；下面兩路通過送入3--12V的電壓來控制外接設備，以實現弱電控制強電的目的。

兩只蓋著罩子的固態繼電器外觀圖。

這是我們使用3路固態繼電器時，控制盒與繼電器所連接的照片。當然如果您要控制的路數更多的話，只要再接上更多路的固態繼電器即可。

 如果計算機沒有LPT并口，或者你的控制路數超過了8路，那該如何來解決？

我們可以使用LPT擴展卡來解決此類問題，以太實現更多路數的擴展。

這是LPT擴展卡的外盒包裝圖。

LPT擴展卡實物，每塊卡都會配有一張驅動程序光盤。

在市場上，我們可以找到兩種LPT擴展設備，一種是PCI轉LPT，另一種是USB轉LPT的。經測試，USB轉LPT的擴展設備，如上圖，只能供并口打印機使用，而不是真正意義上的LPT口，插上硬件，裝上驅動程序后，會在Windows設備管理器中生成一個虛擬的LPT口，以供打印機使用。因?yàn)樾枰獢U(kuò)展真正意義上的LPT接口，我們需要使用PCI轉LPT的多功能卡來實現，在此，我們要特地向大家說明這點，以免出現不能使用的情況。

PCI轉LPT多功能卡的LPT接口

把卡件插到主板上，開機完成驅動程序安裝后，系統會在Windows的設備管理器中出現以上兩項：“NetMos PCI ECP Parallel Port (LPT3)”，“NetMos 9805 PIC Parallel Port”，從這些選項中，可以由用戶自行分配LPT編號，以及查到LPT中斷編號及地址碼。

軟件中，可以由用戶自行設備LPT端口號，非常靈活、方便。

-------------------------------------------------------------------------

官方網站頁面介紹有FLASH在線視頻演示，觀看地址：//www.hificat.com/controller/controller.asp
