| 材質 | 冷軋板 |
|---|---|
| 額定電壓 | 380V |
| 額定頻率 | 50Hz |
| 防護等級 | IP30 |
| 結構形式 | 掛壁式 |
| 連接方式 | 緊固件連接 |
| 外殼材質 | 冷軋板 |
| 用途 | 直接起動 |
| 殼體防護等級 | IP30 |
| 品牌 | 誠鑫達 |
| 型號 | XM |
| 加工定制 | 是 |
| 質量認證 | 3C |
| 應用場景 | 二級配電 |
| 外形及安裝方式 | 掛壁式 |

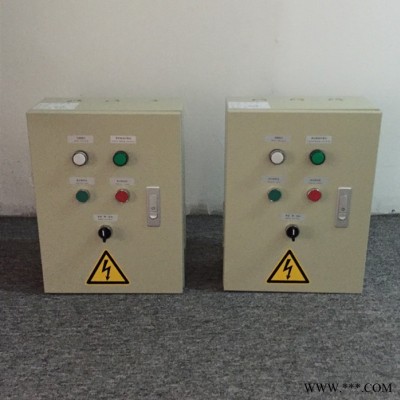

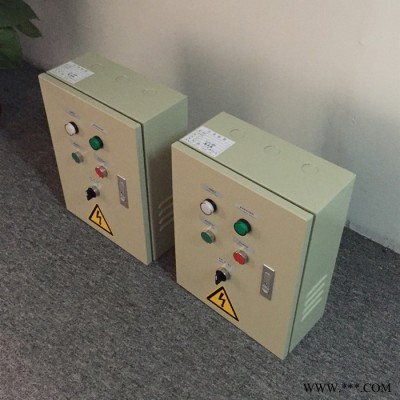

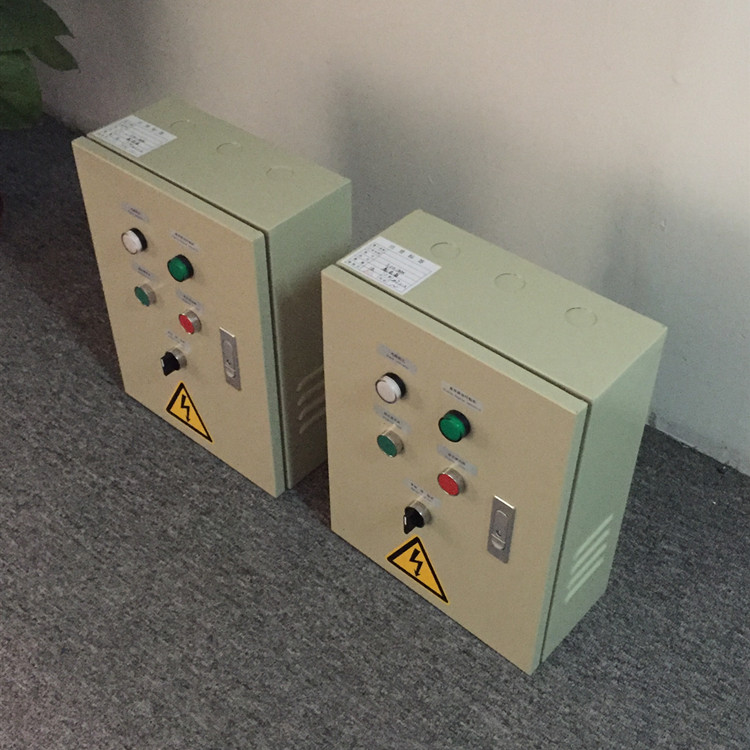

誠鑫達XM供應led屏空開時控控制配電箱分時段控制開關小控制箱 成套配電箱價格找誠鑫達電氣工地二級配電箱 戶內懸掛配電箱
配電柜概述：

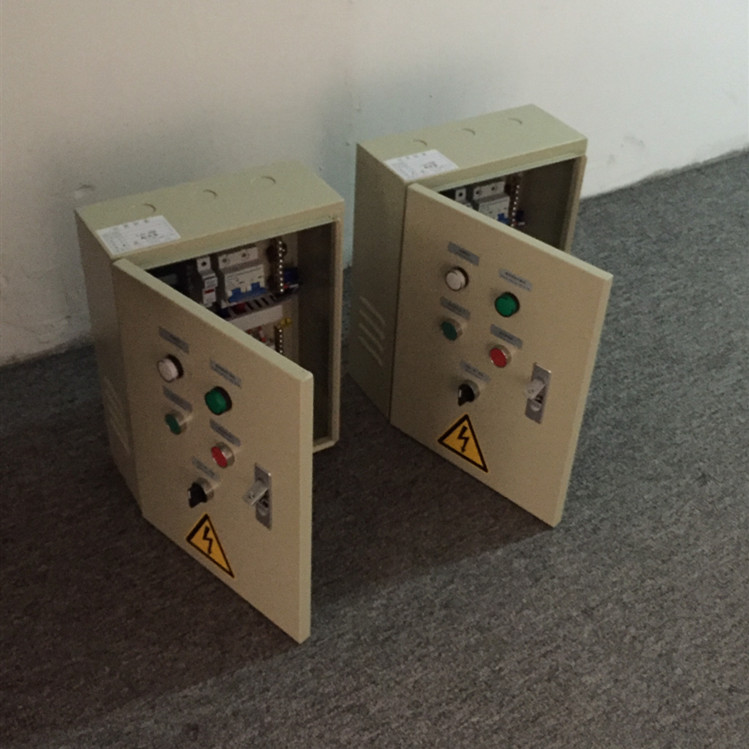

| 1.配電柜型號：S-?+?，功率Pjs= ??? KW, 計算電流Ijs=??? A, 輸入電壓Ue=380V,三相五線, 輸出電壓Ue=220V,二相三線 ； 2.配置元器件:總開關輸入 ??? A/3P,接觸器 ?? A ,分開關輸出 ?? A,熔斷器時間定時控制器，繼電器，溫控器，防雷保護器。 3.操作和指示功能：電源指示，運行指示，開啟按鈕，關閉按鈕，三檔轉換。 |

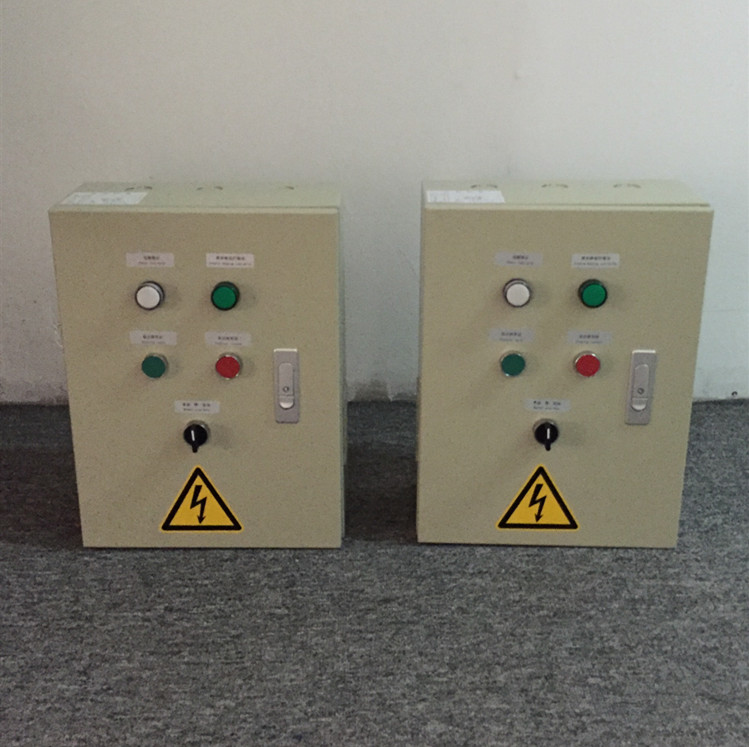

| 特點功能 一、 手動控制： 1.配電柜面板上，有(開啟)按鈕，(關閉)按鈕，（手動 停止 自動）三檔轉換旋鈕； 2.旋鈕往左切換時為 手動控制，面板上的(開啟)按鈕，按一下開啟顯示屏，(關閉)按鈕，按一下關閉顯示屏。 二、自動控制： 1. 配電柜面板上，有（手動 停止 自動）三檔轉換旋鈕； 2. 旋鈕往右切換時為 自動控制，柜體內部的 時間定時控制器 可設置控制顯示屏。 三、定時功能： 配電柜柜體內部安裝有 定時控制器 ，可設置星期、時間、多時段定時控制顯示屏。 四、分組延時上電功能： 1. 配電柜內部安裝有 時間繼電器 ，可延時 3-10S 秒，設備按順序延時啟動，同步分組按設置的時間上電； 2.在大功率設備用電時 時間繼電器 分步延時輸出，以減少顯示屏啟動對電網的沖擊，以免造成元器件的損壞從而延長使用壽命。 五、 溫控控制： 1. 高溫度保護，在配電柜面板上，有 溫度控制器 ，界面上可對顯示屏內進行實時溫度監控。自動狀態下，設置溫度上限30°~60°，當屏體溫度超過60°時，溫度控制器界面的當前溫度數值60°顯示；設備將自動斷電，以防止顯示屏發生故障，引起火災。
|
2. 溫度控制， 溫度數值可提供關閉空調或風機的指令。用戶可以根據自己的情況，自行設定溫度。注明：此功能如果沒有風機或空調按常規是不配這個功能的。
六、電源指示：
1．通過輸出顯示屏負載 分步延時分組上電 每組的電源運行指示，空調分一步上電，從而減少啟動時對電網的沖擊，以免上端開關產生跳閘故障；
2．配電柜面板上，有各路電源的上電狀態，可直觀顯示顯示屏的通電狀態。
七、消防報警：
| 在顯示屏內裝有煙霧探測器，當顯示屏內有火情發生時，配電柜面板上，也將有相應的報警提示，同時顯示屏將自動斷電。 |
八、安全保護：
本配電柜設計，具有過流、短路、斷電等多種保護功能，可自動處理各種應急情況。
