產品信息

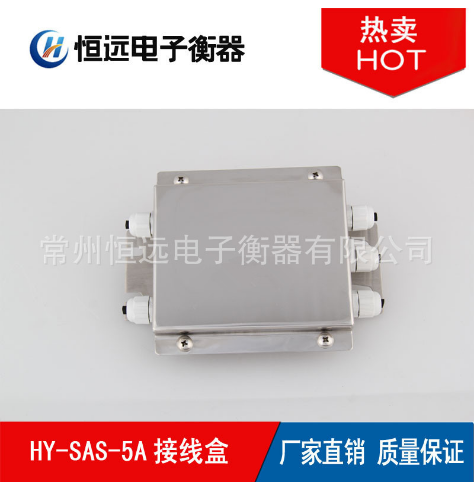

殼體采用奧氏體SUS304不銹鋼材料

5ppm高精度低溫漂軍工級電阻

采用航空級高精度電位器

高防護等級防水接頭，防護等級IP67

3M高標準不干膠標識

采用歐式60度傾斜接線柱，方便用戶的接線與調試

采用鋁合金外殼，抗干擾性好，專用防水密封接頭，蓋板有防水橡膠墊圈，防水防塵；裝配、調試簡單方便，可靠性高；同時靈敏度匹配調節方式，各路輸出可平衡調節，防止感應雷和浪涌信號對傳感器的破壞。

接線盒的選用及接線方法

1、接線盒使用概述

      由于傳感器在出廠時，傳感器的一致性不一定很理想，再加上現場使用中的環境因素及安裝手段的限制，給多個傳感器并聯組秤帶來不平衡問題。為解決以上問題，須選用接線盒來調節傳感器系數與傳感器輸出阻抗之比(mV／V／Ω)接近一致，從而保證整個秤體的平衡。調整機械臺面水平，對于有四個以上的傳感器，由于各方面的原因，機械臺面和基礎都或多或少有些變形，使用時間越長，變形越嚴重，造成傳感器受力不一致，只靠電位器的補償是補償不過來的，因此應先調整傳感器的高度，在差值(20-40)kg范圍內，再用電位器補償調到基本一致，這是一個反復的過程，由于機械臺面的變形，調一個角可能影響兩個角，甚至三個角，只有反復試驗。

2、接線盒型號及命名

     接線盒一般可分為：JB一4／6／8等系列。

JB-4：五孔接線盒四線，適用于4只傳感器組合使用的電子衡器或系統；

JB-6：七孔接線盒六線，適用于6只傳感器組合使用的或系統；

JB-8：九孔接線盒八線，適用于8只傳感器組合使用的電子衡器或系統；

對于超過10只傳感器的電子衡器或系統，可通過多只接線盒的組合來實現聯接。

例如：VKK1-4，VKK1R-4，VKK2-6接線盒特點：

·VKK1-4用于四個傳感器的并聯，VKK2-6用于六個傳感器的并聯

·集成的電阻網用于四角調整

·獨特的屏蔽方法完成保護

·可擴展到多于六只傳感器的場合（只有VKK2-6適用）

·保護等級IP65

·不銹鋼機殼

3、接線盒技術概況

  1)不銹鋼或鋁合金外殼，專用密封接頭，耐用、密封性好。

  2)采用高精度、低漂移電阻和電位器，保證系統工作的精度和穩定性。

  3)傳感器連線和信號電纜連線配用專用接線端子，保證連接可靠。

  4)各接線柱旁預留有可焊接線的焊孔，實現焊接接線和插入接線兩用，可自主選擇。

  5)接線焊接點旁注有代碼標識，方便用戶接線。

4、接線盒安裝調試

1) 接線盒安裝

  將接線盒固定在秤體的合適位置。打開接線盒上蓋。

  將傳感器電纜線和信號電纜從接線盒相應的接口穿入，按圖示接線圖將所有電纜連接好，完成后將所有的螺母擰緊。不用的接口用密封橡膠墊片或橡皮泥堵住，同時擰緊螺母。

  將所有電纜線的外屏蔽接到接線盒的接地柱上。

2) 接線盒調試

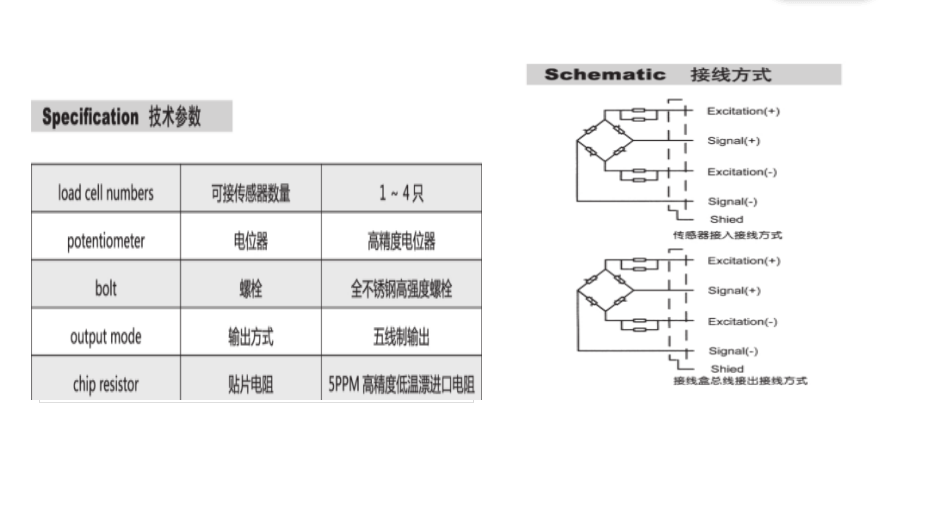

  根據傳感器的輸出信號大小，參照下圖所給的接線圖，調整相應的電位器．

(注意：電位器不要調過頭)調試好后應將接線盒上蓋蓋上，并用螺絲擰緊。）
