一、簡介
JMDM-RS232串口控制繼電器（晶體管）板是深圳市精敏數字機器有限公司自主研發的高可靠工業級控制器，可用于串口控制各類數字量/開關量信號的輸入輸出。實現如下功能：
1、通過控制器采集開關量信號的輸入狀態，通過串口實時顯示到電腦的上位機監控界面上；
2、通過電腦串口控制繼電器（或晶體管）的開和關，來實現對各種開關量信號的控制。
在各類民用、工業場合具有十分廣泛的應用價值，具有抗強電磁干擾、防雷擊、穩定可靠的特征，
可適用于各種環境惡劣的工業、民用場合，以優異的性能表現和高性價比贏得廣大客戶的推崇和喜愛。
二、使用說明
1、根據說明書所附接線圖連接好控制器和設備之間的接線、電腦和控制器之間的串口通信線；
3、仔細檢查無誤后，連接好控制器的電源；
2、安裝隨產品附送的串口控制軟件：
雙擊JMDM串口控制器上位機程序**P**p文件，或直接雙擊雙擊JMDM串口控制器上位機
程序**Psupport**p文件。

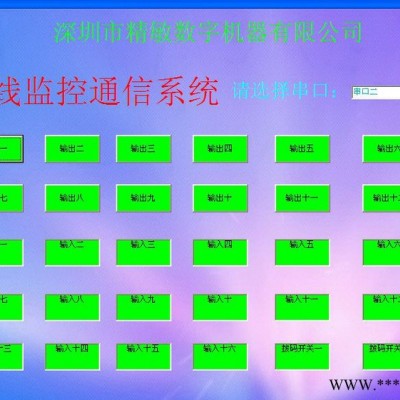

4、打開上位機軟件，可點擊控制輸入輸出點。
三、功能描述
1、JMDM-RS232串口控制器用于繼電器（或晶體管）的開啟和關閉。
2、上位機（PC機或主PLC）通過串口連接到本控制器后，向控制器發送一串ASCII代碼指令即
可控制某個（或全部）繼電器打開或關閉，完全不必要考慮繼電器的硬件電路上選擇、驅動等問題。
比如，串口輸入O(002, 1)則第2號繼電器通電吸合；串口輸入“O(012, 0)”，則**2號繼電器失
電斷開。
3、本串口控制器也可以采集遠程輸入點的狀態，比如，控制器通過串口發送出I(004,  1)表示第4
個輸入點有信號輸入，串口發送出I(011, 0)表示**1個輸入點沒有信號輸入。
4、串口控制器和控制主機之間距離可以通過485總線延長，**長組網可以達到一千米；
5、單個串口控制器可以獨立控制12路繼電器(或晶體管)的開啟和關閉，也可采集16個輸入點的狀
態。通過地址編碼，在延時1秒許可的情況下，一個串口**多可以尋址、控制255塊串口控制器，
構成一個由4080個輸入點，3060個輸出點的大系統。
6、可提供串口通信協議以及VB通信源程序，贈送VB通過RS232串口操作控制器的演示程序或
代為開發專用程序。
四、性能參數

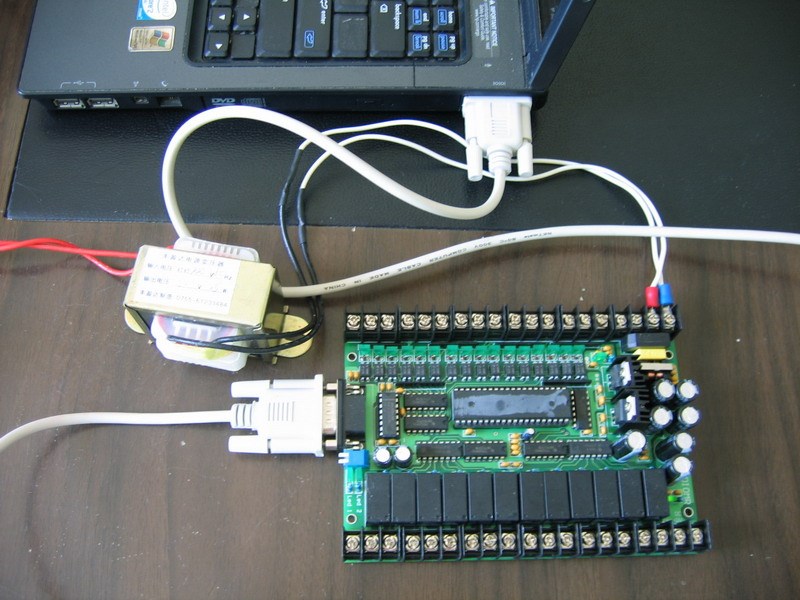

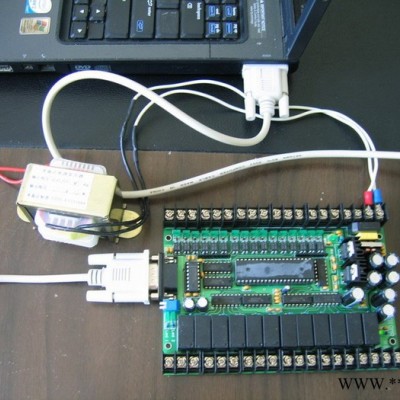

1、JMDM-28DIOMR/MT
1)工作電源：
JMDM-28DIOMR：交流12V或直流12V～15V；
JMDM-28DIOMT：交流9V，外圍驅動電源：交流12V或24V。
3)主控芯片：8位高性能單片機；
4)程序及數據存儲器：64K程序存儲器，也可以用來保存數據，斷電數據不丟失；
5)輸入：16路光電隔離數字量NPN形式輸入，輸入電流10mA；其中有2路可作中斷源用于計數；
6)輸出：
JMDM-28DIOMR：12路光電隔離繼電器輸出，輸出電壓為0～220V，**大輸出電流為5A，  輸出
口狀態可回讀；
JMDM-28DIOMT：12路光電隔離晶體管輸出，集電極開路輸出形式，輸出電壓為24/12V，**大輸
出電流為1A，輸出口狀態可回讀
7）系統穩定性：采用光電隔離和啟用內部看門狗及嚴格的高頻濾除特性，使系統工作穩定可靠，
死機自啟動時間在1ms之內；
8）接口：1路標準的RS232串行通信接口（抗15KV靜電沖擊），可直接與電腦或文本顯示器等外
設通信；可直接通過RS232接口下載程序，無需燒錄器，方便程序修改、升級；
9）工作狀態指示燈：2個LED燈。LED燈和撥碼開關是復用的，也可用來設置兩個參數；
10）PCB尺寸：155mm*110mm；

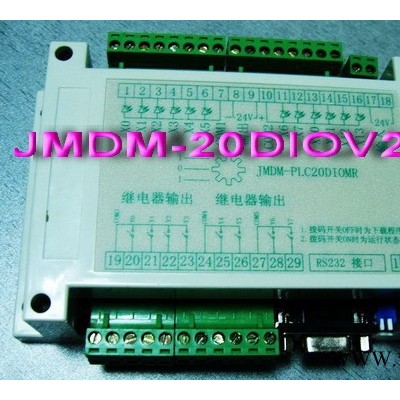

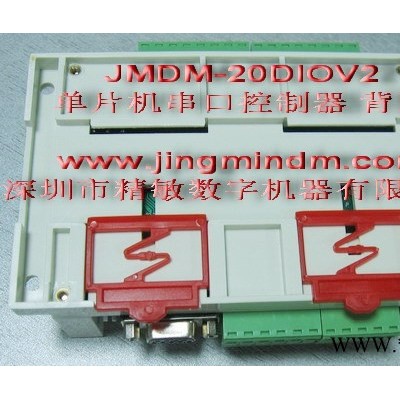

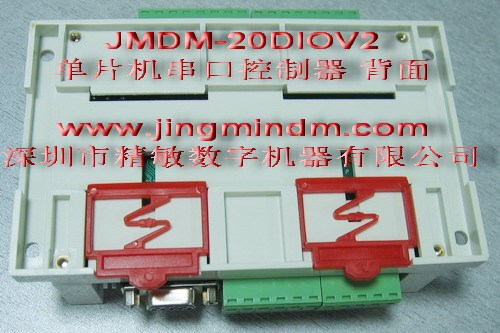

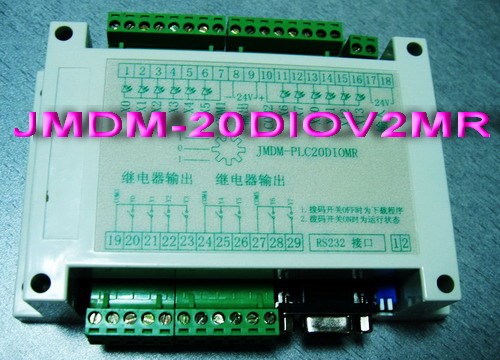

2、JMDM-20DIOV2
1）工作電源：12V或24V，根據客戶需求可定制，交直流通用，外圍驅動電源采用24/12V直流電；；
2）主控制芯片：8位高性能單片機；
3）程序存儲空間：32K (若有特定需要，可用64K)；
4）數據存儲空間：16K (若有特定需要，可用32K)，保存數據，斷電數據不丟失；
5）輸入：12路光電隔離數字量，NPN輸入形式，輸入電流為10mA；其中有兩路可作中斷源用于
計數；
6）輸出：8路光電隔離數字量輸出，8路輸出類型可根據客戶需求定制，分為：8路全繼電器型輸
出或混合型輸出；
8路繼電器輸出：為繼電器常開輸出形式，承受**大工作電流5A**大工作電壓220V，繼電器有
12V和24V之分，可根據客戶需要而定；
混合型輸出：其中有4路繼電器輸出；4路晶體管輸出，集電極開路輸出形式，輸出電壓為24/12V，
**大輸出電流4A，  輸出口狀態可回讀；
7）輸入輸出點數可定制。
8）系統穩定性：
采用光電隔離和啟用內部看門狗及嚴格的高頻濾除特性，使系統工作穩定可靠，死機自啟動時間在
1ms之內；
9）接口：1路標準的RS232串行通信接口（抗15KV靜電沖擊），可直接與電腦或文本顯示器等外
設在線通信；可直接通過RS232接口下載程序，無需燒錄器，方便程序修改、升級；
10）工作狀態指示：1個LED燈顯示，有一個撥碼開關可根據程序需要設定程序狀態或程序參數；
11）外殼采用螺釘固定或?qū)к壈惭b，一體化緊湊型設計：
     外殼尺寸：長×寬×高為: 146mm×90mm×40mm；
     內部控制板尺寸：長×寬×高為: 122mm×86mm×28mm；
四、用途
1、用于各種集散型控制系統；
2、用于各種遠程測控系統；
3、可用于樓宇、廣告等燈光控制，電廠控制，自動化車間的大中型控制項目;
4、可用作遠程IO模塊；
5、可用于計算機控制各種外圍設備。
