86系列/110系列步進電機適用的高精度多細分驅動器：JMDM-H2MD M1106高精度多細分步進電機驅動器
一、使用說明：

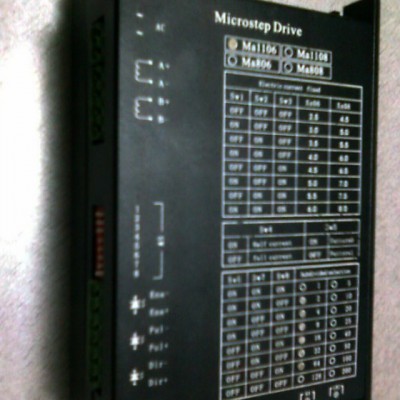

JMDM-H2MD M1106二相混合式步進電機高精度多細分驅動器采用**進控制技術，外殼上標注直觀清晰，使用簡單，性價比特高；歡迎選用。
1、工作電壓：AC80V或DC110V，交流直流通用。
2、A+A- B+B-：接二相混合式步進電機的2相。
3、工作額定電流：6A；
4、撥碼開關SW1~SW8下?lián)艽鞳N（驅動器上有文字指示），上撥代表OFF；
5、XX06前有白點代表M1106系列；
6、撥碼開關SW1~SW3：選擇下?lián)?ON)或(OFF)時，MXX06列對應電流值；
7、撥碼開關SW4：ON代表半流；OFF代表全流；
8、撥碼開關SW5: ON和OFF代表2種模式，可根據實際效果來選擇其一；
9、撥碼開關SW6~SW8:ON和OFF選擇對應細分數；
10、Ena- Ena+:使能信號輸入；
11、Pul- Pul+:脈沖信號輸入；
12、Dir- Dir+:方向信號輸入。
二、特性：
1、外殼上標注參數直觀清晰；
2、單/雙脈沖輸入兼容；
3、雙極恒流斬波方式驅動、微步控制、電源損耗低效率高；；
4、供電：交流直流通用，AC60V或DC80V；
5**大驅動電流6A/相；
6、高細分：**高可定制為256細分,通常64細分足夠，購買前可說明要求**大細分數；
7、所有控制信號光電隔離；
8、輸入脈沖頻率**大400KHz；
9、驅動器外殼與地電絕緣。
10、靜止時鎖定電流可在0～100％范圍內選擇。
11、可通過調節改善電機振動。
12、輸入信號TTL兼容，同時可接受差分信號輸入;
13、20KHz斬波頻率;
14、高可靠性：采用多層板和表面貼封，功率器件留有足夠裕量;
三、相關產品：
二相混合式步進電機型號大致如下：
42系列：**大靜扭矩 0.4NM，步距角：1.8度；
56、57系列：**大靜扭矩 2.1NM，步距角：1.8度；
86系列: **大靜扭矩有4NM、8NM、12NM，步距角：1.8度；
110系列:**大靜扭矩 20NM，步距角：1.8度。

JMDM系列H2MD 高精度多細分步進電機驅動器 如下：
JMDM系列二相混合式步進電機配套的多細分驅動器輸入單電源20-110VDC/AC，電流1～8A。有：
1、42電機系列適用：JMDM-H2MD M401。額定電壓:20~40V DC，額定工作電流：1A。
2、56、57系列電機適用：JMDM-H2MD M403。工作電壓:40V DC，額定工作電流：3A。
3、86系列電機適用：JMDM-H2MD M806。工作電壓:AC60V或DC80V，額定工作電流：6A。

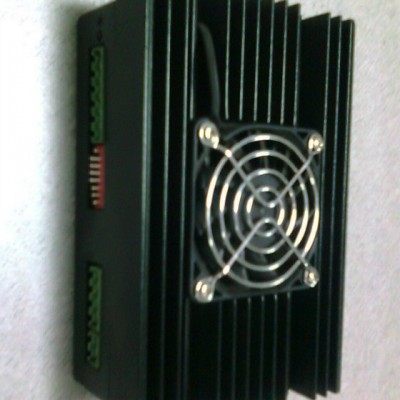

4、110系列電機適用：JMDM-H2MD M1106/M806帶散熱器。工作電壓:AC80V或DC110V，額定工作電流：6A。
