工作電壓	12-24V
類型	工業級控制器
型號	JMDM-WXMT02
加工定制	是

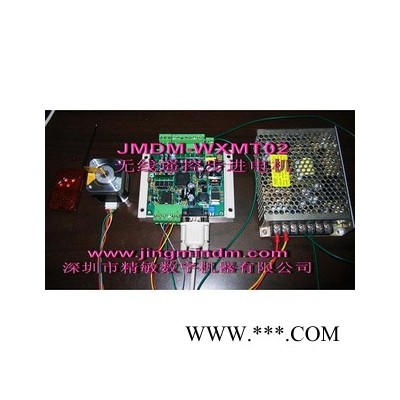

JMDM-WXMT02直流電機遙控控制器說明書
一、簡介
JMDM-WXMT02 直流電機遙控控制器是深圳市精敏數字機器有限公司自主研發的高可靠工業
級控制器，采用專門的直流電機運動控制芯片，具有無觸點、直流電機調速、正反轉等功能，可用
于無線控制、直流電機控制、繼電器控制、小型步進電機控制（無需驅動）、電磁閥控制等智能控
制場合?？蓪?shí)現如下功能：
1、可用無線控制或手動按鍵控制繼電器、直流電機、步進電機、電磁閥等機電器件；
2、可為客戶編程設計特定的程序用于特定的智能控制場合。
3、可以通過RS485網絡進行組網通信，構成大的聯網控制系統。
4、可根據客戶需要編制特定的上位機軟件，用電腦直接對各臺控制器進行直接控制和監視。
在各類民用、工業場合具有十分廣泛的應用價值，不僅具有抗強電磁干擾、防雷擊、穩定可靠
的特征，可適用于各種環境惡劣的工業、民用場合，以優異的性能表現和高性價比贏得廣大客戶的
推崇和喜愛。
二、  使用說明
（一） 獨立控制模式：
1.  打開隨產品附送的電子版技術資料，閱覽一遍技術資料；
2.  根據說明書所附接線圖連接好電腦和控制器之間的串口通信線；
3.  安裝隨產品附送的Keil C 編程軟件，安裝隨產品附送的STC-ISP.EXE程序下載軟件；
4.  在KEIL C 軟件中打開C51范例程序?qū)W習，參考范例程序，使用輸入輸出庫函數、自行編寫單
片機C語言程序；
5.  編好程序編譯通過后，使用STC-ISP下載軟件將C語言程序下載到JMDM-WXMT02控制器；
6.  仔細檢查無誤后，連接好控制器的電源；接好外圍輸入輸出信號，即可獨立實現輸入輸出的邏
輯、時序控制。
（二） 串口控制模式：
1.  打開隨產品附送的電子版技術資料，閱覽一遍技術資料；
2.  根據說明書所附接線圖連接好控制器和設備之間的接線、電腦和控制器之間的串口通信線；
3.  仔細檢查無誤后，連接好控制器的電源；
4.  安裝范例串口監控軟件：直接雙擊support文件夾下的小燈泡圖標或者雙擊setup.exe安裝；
5.  使用范例串口監控軟件測試基本功能。
6.  客戶二次開發使用：客戶可根據通信協議和范例VB源碼，自行二次開發集成到第3方系統軟
件中；或者使用通用的串口調試軟件，根據通信協議發送串口指令給控制器。
三、  功能描述
1.  有一路標準的RS232串口通信接口，可以與電腦通信，也可與多臺控制器通信構成大的控制
系統。
2.  上位機（PC機或主PLC）通過串口連接到本控制器后，向控制器發送一串字符（或ASCII代
碼）指令即可控制某個（或全部）直流電機的打開或關閉，完全不必要考慮直流電機的硬件電
路上選擇、驅動等問題。比如，串口輸入O(002,1)則第一個直流電機反轉；串口輸入“O(003,
1)”，則第二個直流電機正轉。
3.  串口控制器和控制主機之間距離可以通過485總線延長，最長組網可以達到一千米；
4. 2路高速晶體管輸出，可控制電磁閥，步進電機，LED燈串等機電器件。
5. 2路直流電機控制輸出，可控制直流電機的正反轉，可編程實現PWM（脈寬調制）速度控制，
最大控制電流為5A，也可控制外部設備的電源，普通三相電機，接觸器，燈炮等機電器件。
6. 6個光電隔離數字信號輸入，信號電壓范圍可選（5V/12V/24等）可根據客戶要求編程設定其
功能，如手動啟動，手動停機，手動正反轉，電機限位等用途。
7. 4個無線遙控通道，遙控距離為100m(可定做成200米)的?？筛鶕?jù)客戶要求編程控制外部設備
的電源、普通二相電機、普通三相電機、接觸器、燈炮等機電器件的動作或關閉。
8.  聯網通信或與主控電腦聯網通信的場合可提供串口通信協議或代為開發專用程序。
9. 1個運行指示燈，一般用于顯示控制器的運行狀態；運行指示燈的閃爍表示本控制器工作正常。
10. 2個撥動開關，可根據客戶需求，編程設定其功能用途。
四、  性能參數
1、JMDM-WXMT02工作電源：交流9V或直流12V；可根據客戶定做成交流18V或直流24V；
2、主控芯片：8位高性能單片機加超外差無線遙控模塊；
3、程序及數據存儲器：32K程序存儲器，用于存放程序；32K數據存儲器用來保存數據，斷電數
據不丟失；
4、輸出：2路高速晶體管輸出；2路普通直流電機輸出。
5、系統穩定性：采用光電隔離和啟用內部看門狗及嚴格的高頻濾除特性，使系統工作穩定可靠，
死機自啟動時間在1ms之內；
5、接口：1路標準的RS232串行通信接口（抗15KV靜電沖擊），可直接與電腦或PLC等主控等
外設通信；可直接通過RS232接口下載程序，無需燒錄器，方便程序修改、升級；
6、工作狀態指示燈：1個LED燈。
7、工控級別外殼，美觀大方，方便安裝。
外殼安裝尺寸（長寬高）：115mm×100mm×30mm；可用導軌安裝或用螺釘固定安裝。
內部控制板尺寸（長寬高）：92mm×86mm×28mm；在客戶有特定要求的場合可直接安裝電路板。
五、  用途
1、用于各種集散型控制系統，遠程控制系統，無線遙控控制系統；
3、可用各種直流電機、電磁閥、步進電機、二相交流電機、三相交流電機的控制場合。
4、經典應用場合有以下幾種；
    1）各種電動自動門；    2）各種電動卷簾門；     3）自動窗簾控制器；
    4）車位鎖控制器；     5）智能水塔控制器；     6）各種遙控道閘控制。
