| 測量范圍 | 13~13000 |
|---|---|
| 類型 | 容積式流量計 |
| 品牌 | 漢德測控 |
| 型號 | LC |
| 加工定制 | 是 |

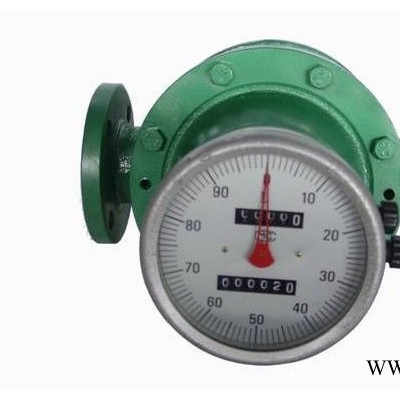

一、油脂流量計簡介：
我司生產的油脂流量計是一種容積式流量計，此種流量計精確度高于電磁流量計，是精確度中的佼佼者。適用于高粘性介質，在化工、醫療、石油、食物等各個方面都有使用。
二、油脂流量計工作原理：

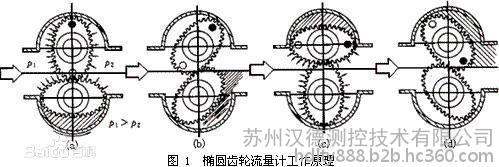

油脂流量計是由計量箱和裝在計量箱內的一對橢圓齒輪，與上下蓋板構成一個密封的初月形空腔（由于齒輪的轉動，所以不是絕對密封的）作為一次排量的計算單位。當被測液體經管道進入流量計時，由于進出口處產生的壓力差推動一對齒輪連續旋轉，不斷地把經初月形空腔計量后的液體輸送到出口處，橢圓齒輪的轉數與每次排量四倍的乘積即為被測液體流量的總量。
三、油脂流量計的優勢：
油脂流量計又稱定排量流量計，簡稱PD流量計，在流量?jī)x表中是精度較高的一類，特別適用于高粘度介質流量的測量。
油脂流量計利用機械測量元件把流體連續不斷地分割成單個已知的體積部分，根據計量室逐次、重復的充滿和排放該體積部分流體的次數來測量流體體積總量。
四、油脂流量計選型表：
型號 | LC-A鑄鐵 | LC-E鑄鋼 | LC-B不銹鋼 |
|
|
|
公稱壓力 Mpa | 1.0 1.6 | 2.5 4.0 6.4 | 1.0 1.6 |
|
|
|
被測液體粘度 | 2 — 200 mPa.s |
|
|
|
|
|
被測液體溫度 | -20℃～+100℃ |
|
|
|
|
|
流 量 范 圍 m³h |
|
|
|
|
|
|
型號 精度等級 | LC-A鑄鐵 | LC-E鑄鋼 | LC-B不銹鋼 |
|
|
|
公稱口徑（DNmm | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.2 |
10 | 0.04～0.4 | 0.1～0.4 | 0.04～0.4 | 0.1～0.4 | 0.1～0.5 | 0.1～0.5 |
15 | 0.25～1.5 | 0.3～1.5 | 0.25～1.5 | 0.3～1.5 | 0.3～1.5 | 0.3～1.5 |
20 | 0.5～3 | 0.6～3 | 0.5～3 | 0.6～3 | 0.6～3 | 0.6～3 |
25 | 1～6 | 1.2～6 | 1～6 | 1.2～6 | 1.2～6 | 1.2～6 |
40 | 2.5～15 | 3～15 | 2.5～15 | 3～15 | 3～15 | 3～15 |
50 | 4～24 | 4.8～24 | 4～24 | 4.8～24 | 4.8～24 | 4.8～24 |
65 | 5～40 | 8～40 | 5～40 | 8～40 | 8～40 | 8～40 |
80 | 10～60 | 12～60 | 10～60 | 12～60 | 12～60 | 12～60 |
100 | 16～100 | 20～100 | 16～100 | 20～100 | 20～100 | 20～100 |
150 | 32～190 | 38～190 | 32～190 | 38～190 | 38～190 | 38～190 |
200 | 34～340 | 68～340 | 34～340 | 68～340 | 68～340 | 68～340 |
五、油脂流量計特點：
流量測量與流體的流動狀態無關，這是因?yàn)橛椭髁坑?jì)是依靠被測介質的壓頭推動橢圓齒輪旋轉而進行計量的。
粘度愈大的介質，從齒輪和計量空間隙中泄漏出去的泄漏量愈小，因此核測介質的粘皮愈大，泄漏誤差愈小，對測量愈有利。
油脂流量計計量精度高，適用于高粘度介質流量的測量，但不適用于含有固體顆粒的流體(固體顆粒會將齒輪卡死，以致無法測量流量)。如果被測液體介質中夾雜有氣體時，也會引起測量誤差。
六、油脂流量計的安裝：
油脂流量計在安裝前應清潔管道．若液體內含有固體顆粒，則必須在管道上游加裝過濾器；若含氣體應安裝排氣裝置。
油脂流量計對前后直管段沒有一定的要求。它可以水平或垂直安裝。安裝時，應使流量計的橢圓齒輪轉動軸與地面平行。
