電抗系數	0.0135
絕緣結構	干式電抗器
用途	輸入電抗器
有無鐵心	鐵心式電抗器
額定電壓	400V
品牌	和電
型號	1

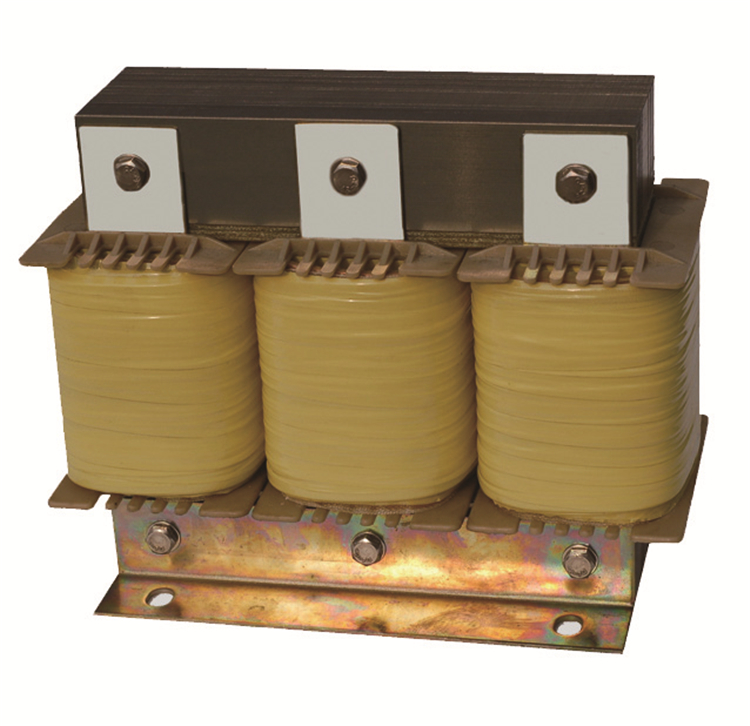

輸入輸出電抗器 1.產品說明輸入電抗器的作用是限制變頻、變流裝置換相時電網側的電壓降，抑制諧波對直流調速整流單元及變頻器、整流單元、整流回饋單元的影響；以及并聯變流器組的解耦；限制電網電壓的跳躍或電網系統操作時所產生的電流沖擊。電抗器的電壓降選擇與電網功率、變頻裝置的視在功率比值有關。對直流調速而言，建議電抗器的相電壓降，選擇電網相電壓的4%。對變頻器而言，一般選擇2%，當電網電網短路功率與整流/回饋單元視在功率大于50:1時，選擇4%輸出電抗器的作用是限制電機連接電纜的容性充電電流及電機繞組上的電壓上升率。用于鈍化變頻器輸出電壓(開關頻率)的陡度，減小對逆變器中的功率元件（如IGBT)的擾動和沖擊。并能抑制變頻器輸出的諧波，起到減小變頻器噪聲的作用。電抗器電感量大小根據連接電纜長度計算，一般為電網相電壓的1-4%之間。2.性能參數?用于1KV以內系統。(如果高于1KV以上另行設計)；?壓降選擇：1% -- 4%；額定絕緣水平3kV-1min；常用絕緣等級為B級，F(xiàn)級，H級；?正常運行時，電抗器溫升不高于65K；電抗器的噪音≤65分貝；?電抗器能在不大于1.35倍額定電流下長期運行；三相電感量0+5%，平衡度不超過3%；
