| 電壓比 | 380/220 |
|---|---|
| 電源相數 | 三相 |
| 額定功率 | 0.5-3500KVA |
| 冷卻方式 | 自然冷卻 |
| 頻率特性 | 低頻 |
| 外形結構 | 立式 |
| 鐵心形狀 | EI型 |
| 冷卻形式 | 干式 |
| 防潮方式 | 開放式 |
| 效率(η) | 50-60hz |
| 品牌 | 龍變電氣 |
| 型號 | SBK,SG,BK |
| 繞組形式 | 雙繞組 |
| 鐵心形式 | 心式 |
產品介紹:
※ 變壓器概述

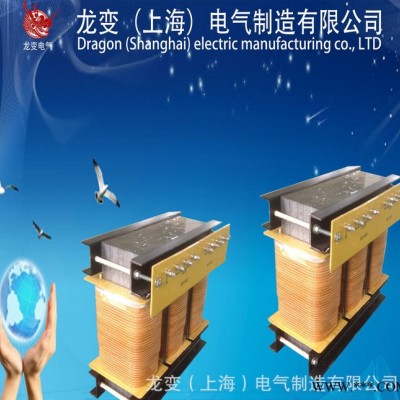

三相變壓器是各種電源及電氣設備的主要部件，三相變壓器由迭片式鐵芯組成，鐵芯采用全新優質高硅硅鋼片疊裝，全斜接縫。本公司采用先進的制作工藝，有進口西班牙繞線機和全套真空壓力浸漆設備,使變壓器的絕緣等級達到F級或H級。整體浸漬不同絕緣等級的絕緣漆，能有效降低變壓器噪聲，漸少鹽霧、霉菌等對變壓器的影響。變壓器的輸出和輸入電壓可按客戶需求設計。有單相、三相或多路輸入和輸出等多種規格。
※ 變壓器特性
具有電壓變換功能（如：△/Yo或Yo/△接法）
具有濾波抗干擾功能（如：可以去除三次諧波）
具有耐熱性，防潮性，穩定性，化學兼容性，低溫性，抗輻射性和無毒環保特性。
※ 變壓器材料說明：
①鐵芯
采用全新優質高硅硅鋼片，主要材質為0.35厚H18、H14、H12、Z11、DW470、DW600的優質硅鋼片，我們根據客戶的要求和使用條件，選用最合適之材料，使變壓器性能設計達到最佳。
②線材
采用PEW、UEW、EIW、SEIW、FEAI漆包線以及玻璃絲包線，耐溫等級為F級（155℃）、H級（180℃）、HC級（200℃）、C級（220℃）。（常規耐溫等級為H級180℃）。
③絕緣材料
采用絕緣紙為絕緣材料，具備高溫絕緣、阻燃和耐潮濕多重性能。
※ 變壓器相關參數如下：
相數 | 三相 |
容量 | 20KVA 可訂做 |
輸入電壓 | AC:3P 380V 可定做 |
輸出電壓 | AC:3P 200V 1P 110V 可定做 |
產品尺寸 | 540*430*520mm 可定做 |
電壓變動率 | ≤1.5% |
輸出波形失真度 | 無失真（與輸入波形比較） |
絕緣等級 | F級 |
工作效率 | 感應式（隔離式）≥97% |
適用頻率 | 50/60Hz |
過載能力 | 允許超過1.2倍額定負載工作1分鐘（可長期滿載） |
噪聲 | ≤35dB（一公尺內） |
溫升 | ≤85℃ |
絕緣電阻 | ≥2MΩ |
抗電強度 | 2500VAC/1min |
設計壽命 | 10年 |
工作環境 | 溫度：-20～+45℃濕度：≤95%RH不結露 |
工作場所 | 無腐蝕性氣體及導電粉塵 |
安規標準 | 產品符合VDE0550、IEC439、JB5555、GB226等國際國家標準 |
冷卻方式 | 干式風冷 |
防護等級 | IP00、IP20、 IP23、IP44（可按客戶定制） |
使用環境 | 戶外（戶外使用時，請?zhí)峁┓雷o(hù)等級） |
※ 變壓器的正常運行 所做的幾項測試：
① 溫度測試：
變壓器運行狀態是不是正常，溫度高低是很重要的，一般在60℃-90℃。
② 負荷測試：
為了提高變壓器的利用率，減少電能的損失，防止過負荷運行，在運行中，必須測定變壓器真正能承載能力，測定時間用鉗表直接測定。 電流值應為變壓器額定電流的75-90%，超過時說明過負荷，應立即進行調正。
③ 電壓測定：
變壓器的電壓變動量應在額定電壓±5%以內。如果超過這一范圍，應采用分接頭調正，使電壓達到規定范圍。一般用電壓表分別測試次級電壓。
4 絕緣電阻測定：
為了使變壓器始終處于正常運行狀態，必須進行絕緣電阻測定，以防絕緣受潮和發生事故。測定變壓器的絕緣時應在停電情況下進行，利用兆歐表測定絕緣電阻，要求所測電阻值不低于以前所測的值。
※ 變壓器 使用說明：
① 打開包裝箱，取出說明書及變壓器，仔細閱讀《使用說明書》，以便正確使用。
② 使用前必須測量電網電壓 看是否為額定電源電壓值，允許偏差±5%，若超過或低于該范圍，應考慮前端添加穩壓電源。
③ 使用是應選用截面積足夠的母線進行連接，及時擰緊接線端子的螺母，并應將接地螺釘進行可靠接地。
4 按標示接線，檢查無誤后，即可通電使用
5 變壓器通電工作后，其鐵心和線圈發熱，屬于正?，F(xiàn)象。若升溫過高（鐵心溫升超過80K線圈溫升超過90K）甚至冒煙，則應切斷電源重新檢查您所使用電器的容量，且予以調整。
※ 變壓器訂貨須知：
產品型號 額定容量 額定電壓 工作方式 絕緣等級 防護等級
其他特殊要求在技術協議中再行規定。
技術參數：
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
變壓器用途：
| 1、若電網三次諧波和干擾信號比較嚴重，采用隔離變壓器，可以去掉三次諧波和減少干擾信號。 |
| 2、采用隔離變壓器可以產生新的中性線，避免由于電網中性線不良造成設備運行不正常。 |
| 3、非線性負載引起的電流波形畸變（如三次諧波）可被隔離而不污染電網。 |
| 4、防止非線性負載的電流畸變影響到交流電源的正常工作及對電網產生污染，起到凈化電網的作用。 |
| 5、在隔離變壓器輸入端采樣,使得非線性負載電流的畸變不影響取樣的準確性，得到能反應實際情況的控制信號。 |
| 6、若負載不平衡，也不影響穩壓電源的正常工作。 |
選擇理由：
1、科學合理的設計，將電壓變動率控制在1~1.5%以內。
2、采用優質全新硅鋼片制做，有效減少鐵損，提高效率。
3、采用高度耐溫優質線材制做，自身損耗降至最低，大大提高功效。
4、采用H級絕緣， 耐高溫絕緣材料，提高了耐高壓強度、絕緣等級，延長使用壽命。
5、高效率設計，達98%以上。
6、外觀設計美觀、新穎，功率密度大，體積小，空間使用率高。

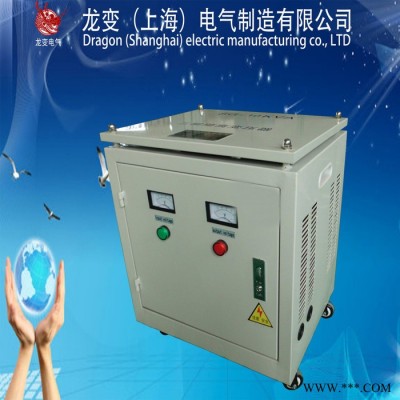

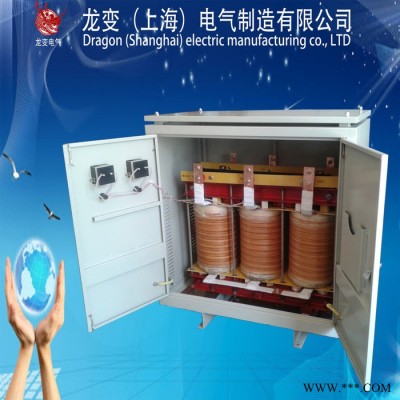

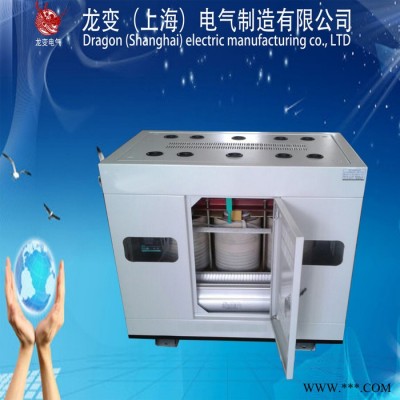

7.產品按結構分為開啟式和防護式兩種，防護式是采用鋼板加工成箱殼，變壓器在箱殼內部，箱殼外有進出線孔，以便安裝電源線路。必要時可按用戶要求增加電壓表、電流表、溫控報警系統、轉向輪等，以便移動。
使用條件：
1適用海拔高度：≤5000m
2環境溫度：-15℃～+45℃
3相對濕度：≤90%
4安裝場所應無嚴重影響變壓器絕緣強度的氣體，蒸汽，化學性沉積，污垢，導電塵埃及無其他易爆易燃易腐蝕的物質。
企業介紹:龍變(上海)電氣制造有限公司座落于中國大都市__上海.是一家專業生產銷售,技術服務,產品研發以及保養為一體的綜合性企業.
本公司擁有雄厚的技術力量,先進的生產設備,精湛的工藝技術,檢測設備齊全,高效的管理理念,產品質量可靠.公司生產的變壓器,穩壓器,電抗器,調壓 器,UPS不斷電源，三相自耦起動器，高低壓成套，照明配電箱殼體，動力控制箱，以及各種定做特殊產品,在激烈的市場中崛起,贏得了廣大顧客的信任.
在新的世紀里,龍變電氣堅持從“質量第一”,“信譽第一”的 宗旨,堅持優良品質,科技創新的精神,以可靠的質量,一流的服務取信于用戶,愿與新老顧客真誠合作,攜手并進共創輝煌的明天.
定制說明:用戶在購買產品時須知：1、變壓器的基本型號規格，容量及數量。2、變壓器的初、次級電壓。3、提供初次級電壓時，同時提供各電壓的容量分配，或參考案例來選取合適型號規格的產品。4、本公司產品外形和安裝尺寸僅供參考。如尺寸需要改變可在訂貨時特殊說明。注：如用戶有特殊要求，本公司可代為設計制造。
