| 厚度 | 17mm |
|---|---|
| 內徑 | 22mm |
| 外徑 | 39mm |
| 用途 | 汽車發電機 |
| 滾動體類型 | 滾針 |
| 樣品或現貨 | 現貨 |
| 滾動體列數 | 單列 |
| 滾道類型 | 平面溝道 |
| 使用特性 | 高溫 |
| 品牌 | IKO |
| 型號 | NA49/22 |
| 保持架及其材料 | F1碳鋼 |
| 軸承材質 | 軸承鋼 |

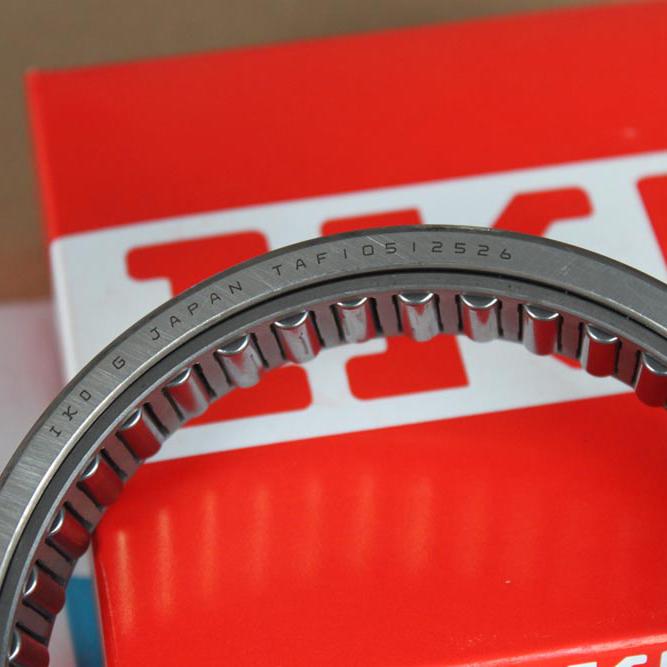

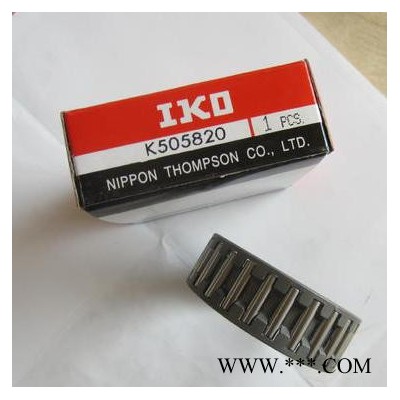

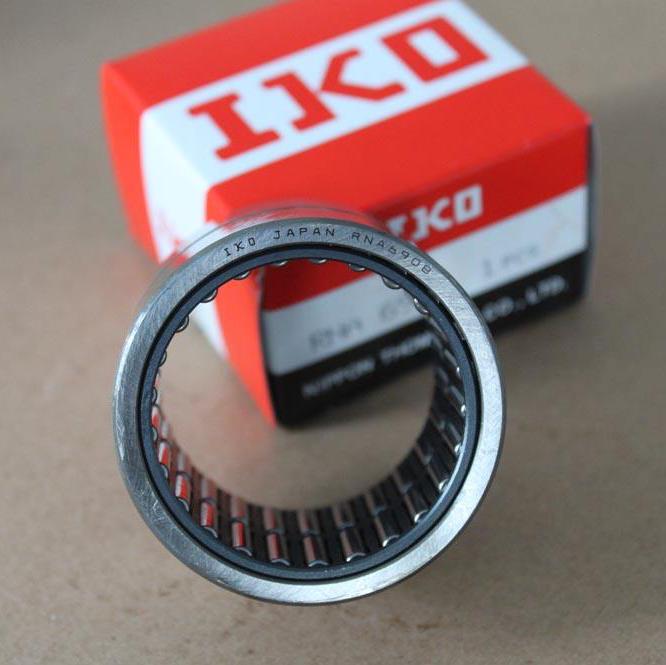

滾針軸承裝有細而長的滾子(滾子直徑D≤5mm，L/D≥2.5，L為滾子長度)，因此徑向結構緊湊，其內徑尺寸和載荷能力與其它類型軸承相同時，外徑**小，特別適用于徑向安裝尺寸受限制的支承結果。根據使用場合不同，可選用無內圈的軸承或滾針和保持架組件，此時與軸承相配的軸頸表面和外殼孔表面直接作為軸承的內、外滾動表面，為保證載荷能力和運轉性能與有套圈軸承相同，軸或外殼孔滾道表面的硬度，加工精度和表面質量應與軸承套圈的滾道相仿。此種軸承僅能承受徑向載荷。
公制系列:HK、BK、F、FH、FY、MF、MFH、MFY; TA..Z、TLA..Z、TAM、TLAM、YT、YTL。
英制系列:SCE、BCE、SCH、BCH、SN、B、BH、M、MH、;BA...Z、BHA...Z、BAM、BHAM、YB、YBH。 例: HK XX YY型號 內切圓直徑XX 高度YY
RS------為一個密封圈配公制系統
2RS-----為二個密封圈,配公制系統
P-------為一個密封圈,配英制系統
PP------為二個密封圈,配英制系統

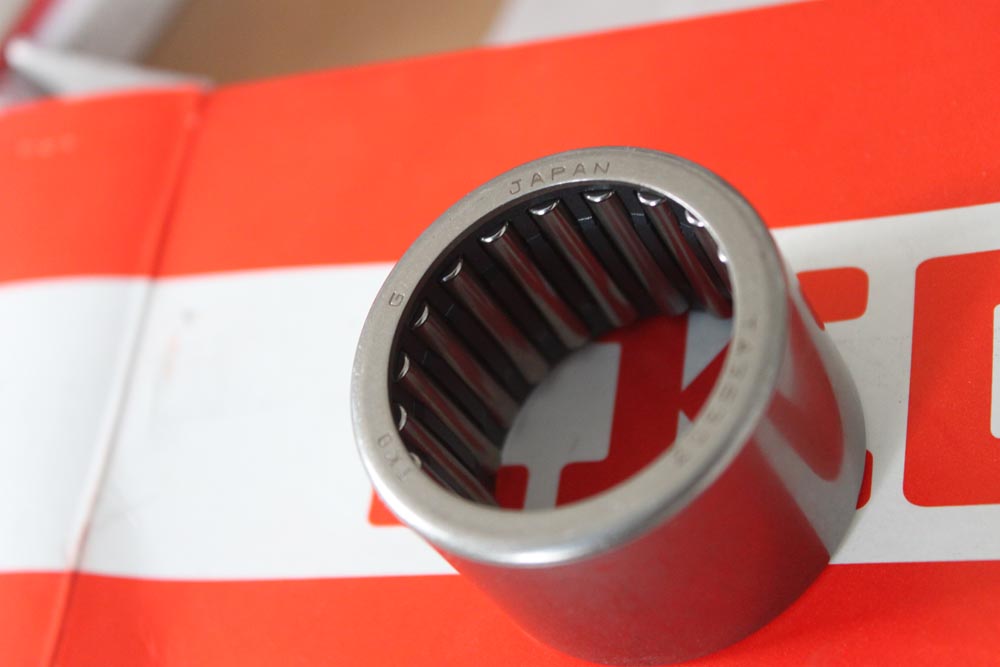

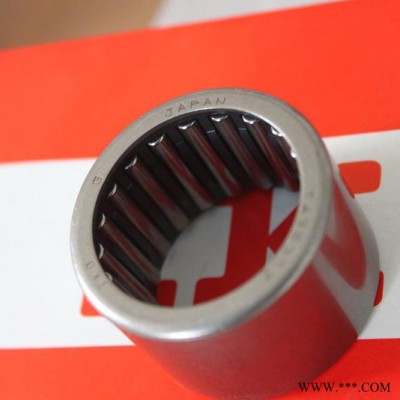

ASI/OH---為油孔 HK、BA、TA..Z--穿孔型沖壓外圈滾針軸承BK、TAM、TLAM--封口型沖壓外圈滾針軸承
F--穿孔型沖壓外圈滿裝滾針軸承
FY、YT--穿孔型沖壓外圈滿裝滾針軸承(油脂限位)
FH、YTL--穿孔型沖壓外圈滿裝滾針軸承(重系列)
MF--封口型沖壓外圈滿裝滾針軸承
MFH--封口型沖壓外圈滿裝滾針軸承
SCE--穿孔型沖壓外圈滾針軸承
BCE--封口型沖壓外圈滾針軸承
SCH--穿孔型沖壓外圈滾針軸承
BCH--封口型沖壓外圈滾針軸承
SN--穿孔型沖壓外圈滿裝滾針軸承
B--穿孔型沖壓外圈滿裝滾針軸承
BH--穿孔型沖壓外圈滿裝滾針軸承(重系列)
M--封口型沖壓外圈滿裝滾針軸承
MH--封口型沖壓外圈滿裝滾針軸承(重系列)
