湖北中盛SGYQ高壓電機水阻柜原理圖_襄陽降低啟動電流液態軟起動器方案

詳詢：13387218103 微信號同 曾工 0710-2769108

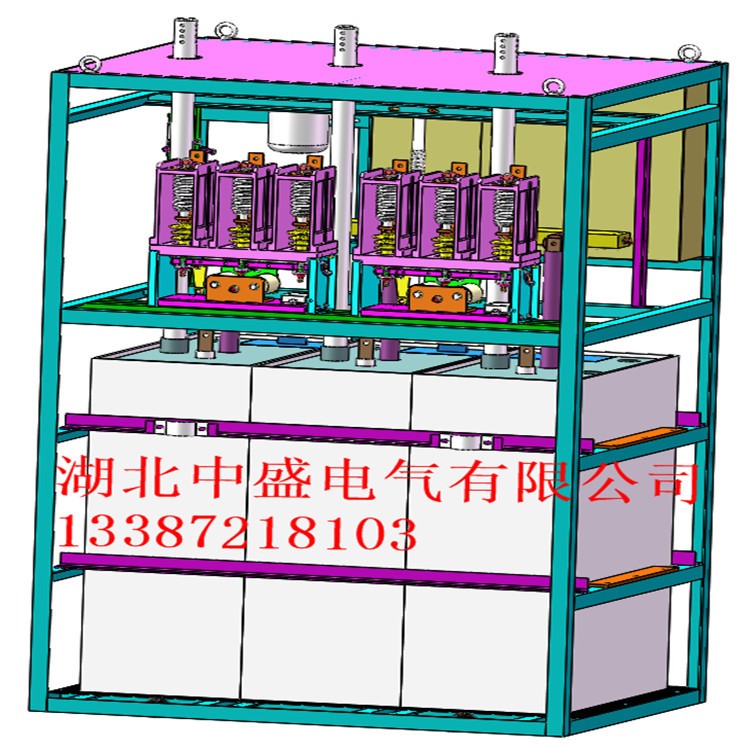

SGYQ系列高壓電機水阻柜主要由以下幾個部分組成：水箱、極板（分動極板及靜極板）、傳動機構、限位機構（行程開關）及相關電器元件，如繼電器（或PLC）、時間繼電器、接觸器、按鈕、指示燈等狀置構成，主要適用于400V、3KV、6KV、10KV各個電壓等級，功率范圍從500KW-30000KW，與頻敏電阻、變頻器、電抗器等其它起動方式相比，具有起動功率因數高（因是阻性負載）、造價低、維護簡單等特點，可將電機啟動電流限制在額定電流的1.3倍，有效減小電機啟動對電網的沖擊，因而在近年來廣泛受到用戶的親賴。
籠型電機液體起動裝置是近年來運用比較廣泛的電機起動設備。液體電阻，顧名思義**是在電機定子回路（籠型電機）或轉子回路（對繞線電機）中串入液態電阻，電機在起動過程中液態電阻阻值在預定的時間內自動無級減小，直至阻值接近為零，將液阻自動切除，電機投入正常運行，每小時至少可以啟動3-5次。對電網影響小，無諧波污染，特別適用于電網容量不足的企業；可減小液阻提高電機端電壓，增加電動機出力，確保一次起動成功；起動平穩，機械應力沖擊小，有效保護電動機及傳動機械；結構簡單、安裝維護方便，可靠性高。見下面原理圖：

襄陽水電阻柜技術規格

產品方案
