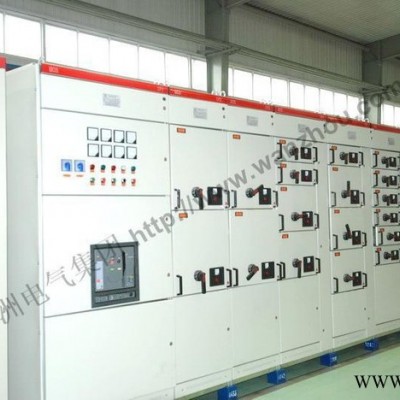

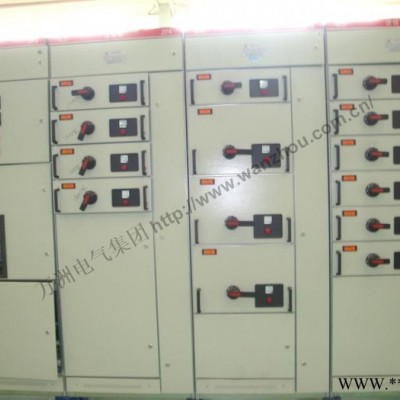

GCS型低壓抽出式開關柜

概述：

       GCS型低壓抽出式開關柜（以下簡稱裝置）是兩部聯合設計組根據行業主管部門、廣大電力用戶及設計單位的要求設計研制出的符合國情、具有較高技術性能指標、能夠適應電力市場發展需要并可與現有引進產品競爭的低壓抽出式開關柜。
        電力工業部、機械工業部聯合以安生用【1997】01號、機重【1997】01號文下發了《關于GCS型低壓抽出式開關柜推廣應用有關問題的通知》。目前，GCS型低壓抽出式開關柜已廣泛用在發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。作為三相交流頻率為50（60）Hz、額定工作電壓為380V（400）、（600），額定電流為4000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。

主要特點：

1、本裝置的設計符合下列標準
   IEC439-1    低壓成套開關設備和控制設備
   GB7251     低壓成套開關設備
   ZBK36001   低壓抽出式成套開關設備

2、本裝置具有以下特點

· 外形統一、精度高、抽屜互換性好；

· 抽屜單元設有完善機械連鎖裝置，確保操作人員的人身安   全

· 相對獨立的功能單元，不因某一單元的故障而影響其它單元工作，使故障局限在**小范圍；

· MCC柜單柜的回路數**多至22回，充分考慮了大單機容量發電廠，石化系統等行業自動化電動門（機）群的需要；

· 裝置與外部電纜的連接在電纜隔室中完成，電纜可以上下進出。零序電流互感器置電纜隔室內，使安裝維修方便；

· 抽屜單元有足夠數量的二次接插件（1單元及以上為32對，1/2單元為20對），可滿足計算機接口和自控回路對接點數量的要求。

使用環境條件：

· 海拔：不超過2000M；

· 環境溫度：-5℃—+40℃；

· 空氣相對濕度不超過90%（20℃時）；

· 地面傾斜度不大于5°；

· 無火災**危險、嚴重污染、化學腐蝕及劇烈震動的場所。

柜體結構：

· 主構架采用8MF型開口型鋼，型鋼的二側面分別有模數為20mm和100mm的Φ9.2mm的安裝孔，內部安裝靈活方便。

· 主構架裝配形式設計為兩種，全組裝式結構和部分（側柜和橫梁）焊接式結構，供用戶選擇。

· 裝置的各功能室相互隔離，其隔離室分為功能單元室、母線室和電纜室。各室的作用相互獨立。
