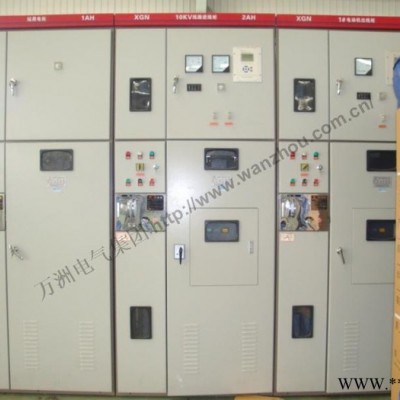

萬洲電氣XGN2-12型戶內交流金屬封閉開關設備

萬洲電氣XGN2-12型戶內交流金屬封閉開關設備（簡稱開關柜）用于12Kve主以下三相交流50Hz系統中作為接受與分配電能之用，特別適合于頻繁操作的場合，其母線系統為單母線（并可派生出單母線帶旁路和雙母線結構）。

XGN2-12箱型固定式交流多屬封閉開關設備，是在普通開關柜基礎上派生出來的適合高海拔地區使用的高原型產品。

本開關柜負荷股價標準GB3906《3-35kV交流金屬封閉開關設備設備》及國際標準IEC298的要求，并且有完善的“五防”閉鎖功能。

本開關柜的主開關采用ZN28A-10系列真空斷路器配用CD17系列電磁和CT17/CT19系列彈簧操動機構，根據用戶需要也可采用ZN28-10、ZN73等整體式斷路器，隔離開關采用GN30-10大電流隔離開關和GN30-10旋轉式大電流隔離開關系列產品。

XGN2-12開關柜結構特點：

該高壓開關柜采用金屬封閉式結構，柜體骨架由角鋼焊接而成，內部用鋼板嚴密分隔成母線室、斷路室、進出線電纜室、機電保護、儀表室及控制小室五個獨立的間隔室、兩柜母線之間用３ｍｍ厚的鋁板封閉，主母線用套管貫穿于各柜母線室。整個柜體由三部分組成。骨架分成斷路器室和電纜室，斷路器室在骨架的前方，電纜室在骨架后下方，兩室間用接地的金屬封板間隔，母線室位于骨架的后上部，保護、儀表室位于骨架的上前方，母線室和保護室之間留有排氣通道，這種結構可將任何設備、母線故障均限制在局部范圍之內，可避免事故擴大，提高了高壓柜運行可靠性。

XGN2-12開關柜使用環境：

環境溫度：上限+40℃；下限-25℃；

海拔高度不超過1000m；高原型開關柜海拔高度不超過3000m；

相對濕度：日平均值不大于95%，月平均值不大于90%；

水蒸氣壓：日平均值不大于2.2×10Mpa，月平均值不大于1.8×10Mpa；

地震裂度不超過8度；

沒有火災**危險、嚴重污染、化學腐蝕及劇烈震動的場所。
