| 材質 | 鑄鐵 |
|---|---|
| 產地 | 湖北 |
| 電壓 | 380V |
| 風量 | 85 |
| 功率 | 75 |
| 類型 | 離心式鼓風機 |
| 配套電機功率 | 75 |
| 適用范圍 | 機械設備 |
| 性能 | 耐高溫風機 |
| 葉片數 | 38或42 |
| 用途 | 鍋爐風機 |
| 重量 | 4000 |
| 軸功率 | 50.6 |
| 轉速 | 2900 |
| 風機壓力 | 高壓風機 |
| 氣流方向 | 離心風機 |
| 品牌 | 應山牌 |
| 型號 | HTD85-23 |
| 加工定制 | 是 |
| 渦輪頭材質 | 鐵 |
溫馨提醒：
1.本公司所有產品圖片均為實物拍攝，盜圖必究；
2.本產品報價為風機裸價（包含所有配件，但不含電機）
3.本公司可根據客戶的需求，按照客戶提供的技術參數生產制造其它壓力、流量的各種鼓風機。
產品參數：
| 所配化鐵爐 (噸/時) | 風機型號 | 風量 (標米3/分) | 風壓 (毫米水柱) | 軸功率 (千瓦) | 主軸轉速 (轉/分) | 電機功率 (千瓦) | 選用軸承 | 軸承套數 |
| 5 | HTD85-23 | 85 | 2800 | 50.3 | 2900 | 75 | 314 | 2 |
HTD化鐵爐系列風機
1、用途
HTD化鐵爐風機是華中科技大學教授根據沖夭爐"三化”定型設計要求和鑄造行業有關專家及用戶合理化建議,通過不 斷改進、不斷完善，設計和生產的新一代風機。它配用在0.5, 1,2, 3, 4,5,7, 10, 15噸/時常見的各種爐型的化鐵爐上。也可 以根據性能選作它用。但僅限于排送空氣及無腐蝕性不自然，不含有粘性物質的氣體，排送氣體的溫度不超過80°C,氣體中所 含塵土及硬質顆粒物不大于150毫克/米3。’
2、特點
在化鐵爐上該風機取R8-18-101高壓通風機和羅茨鼓風機，具有節電和降低嗓音兩大突出特點，還有使用、維修方便、 價格低，電機不易過載等特點，實踐證明本系列離心鼓風機適合配用我國大多數化鐵爐，并有較高的經濟指標。
單級各機號外形見下圖：
雙級各機號外形見下圖：
3、型號編制
4、結構與傳動
為了提高機殼的剛性，有利于防止震動和吸收嗓音，本系列離心鼓風機都采用鑄鐵殼體。單級各機號選用極限轉速較 高的單列向心球軸承，并采用軸向進氣。雙級各機號選用單列向心球軸承，徑向進氣。根據強度的要求葉輪材料分別用 16Mn或Q235A鋼板焊接而成。

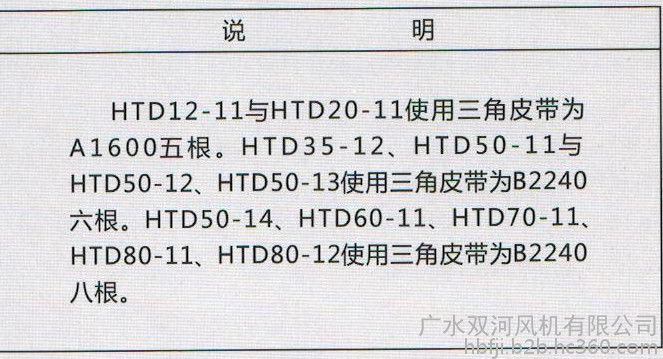

單級各機號采用皮帶輪增速，雙級各機號采用聯軸器直聯。
5、旋轉方向及進出風口位置
該鼓風機從電動機一端正視葉輪為逆時針轉動，葉輪轉向可見轉向標牌，不可反轉使用。單級各機號為水平軸向進氣， 出廠時出口垂直向上安裝，兩級各機號進出風口均垂直向上。
二、風機的性能
1、氣動性能換算：
風機的性能參數均在標準狀態時得到。這個標準狀態指的是：進氣溫度tin = 2（TC ,大氣壓力Pa=760毫米水柱；相對 濕度（p=50%,氣體密度p=1.2kg/m3.
風機在非標準狀態下工作以及主軸轉速改變時，其性能要經過換算求得,其近似換算公式為：
2、 氣動性能實驗允差
根據離心鼓風機技術條件的規定，在給定的轉速和標準進氣狀態下實測產品的壓力值和流量值，不得超過 給定值的±5%.

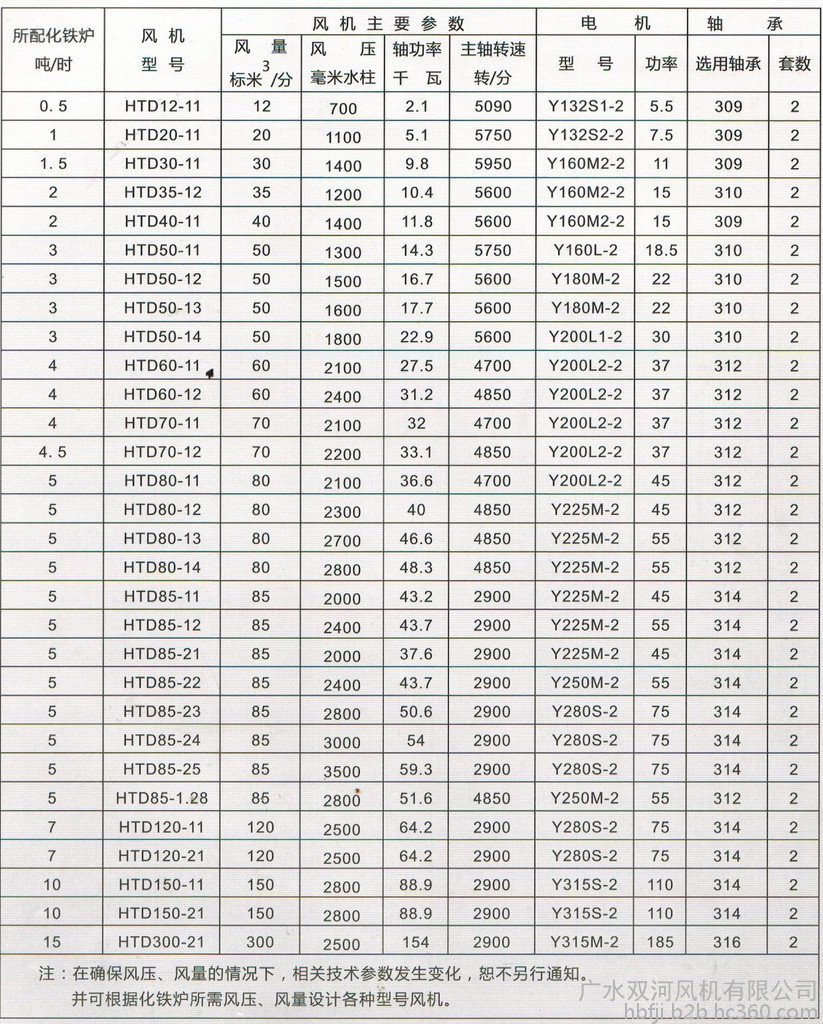

3、 化鐵爐離心鼓風機性能表：

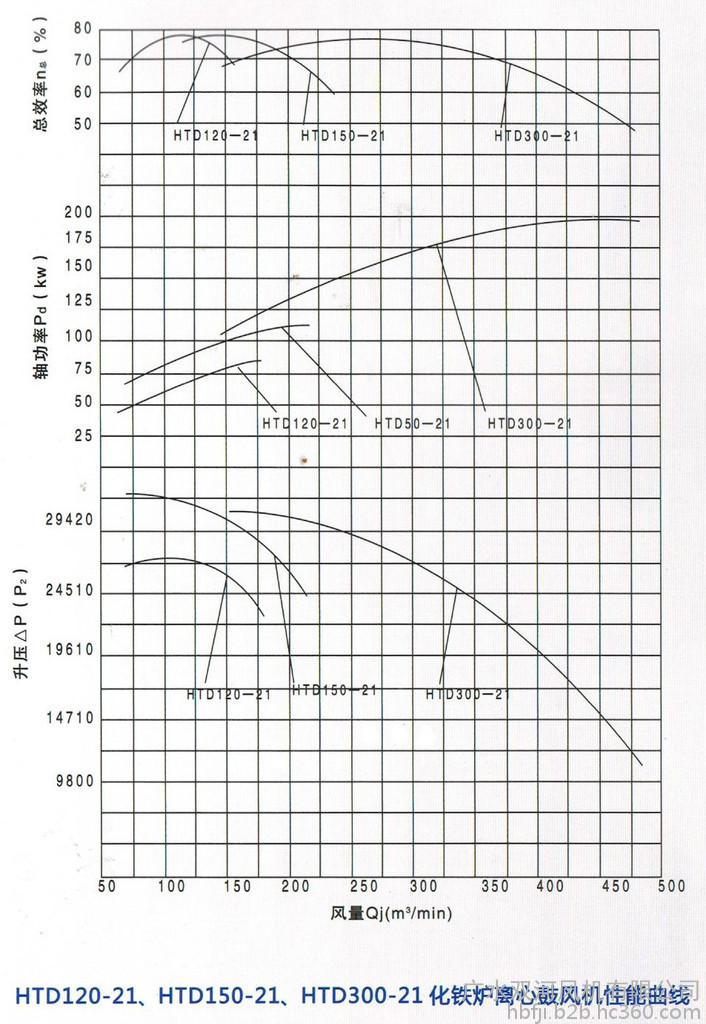

4、性能曲線（見下圖）
三、安裝
1、 安裝前首先須了解說明書中各項技術要求，檢查隨機附件是否齊全，各種技術文件是否完備。
2、 對風機進行初步檢查，在運輸過程中或長期存放后無機件損壞，是否有雜物落入風機流道內，然后用手轉 動風機主軸，觀察是否轉動靈活，有無碰擦。否則應先排除故障。
3、 根據基礎圖附（圖四、圖五、圖六）下好地腳，風機安裝時要校正水平，防止過大的傾斜，對于聯軸器傳 動要校正同軸度，并保持兩個聯軸器之間隙2-3mm0雙級風機同時要保證兩軸承座的同軸度，風機轉動靈活， 防止振動。
4、 管道重量不應由風機支承，安裝時應盡量縮短管道長度，少用閘門和彎管，以減少壓力損失，管道各接頭 應密合，不準漏氣。
5、 根據離心風機的特性，對于風壓、風量的調節，不使用放風閥，而在出風口上安裝閘門進行調節。
6、 對于皮帶輪傳動的各種機號，必須安裝皮帶罩，確保安全。
四、使用和維護
1、 使用前應檢查風機和管道的安裝是否符合要求，轉向是否正確。
2、 HTD化鐵爐鼓風機采用二硫化鑰鋰基潤滑脂潤滑，潤滑脂填充量為軸承箱空間的1/2~2/3。注意潤滑 脂填加太多，軸承溫度相反會升高。
3、 開車前必須關閉進風口，開車后逐漸打開，一直調到所需工況，但不得超過電機負荷。
4、 每次開車前必須檢查潤滑劑是否適量，新風機開始使用100小時以后更換俱滑劑，以后每隔半年檢查 一次，檢修后更換潤滑劑，平時不需經常填加潤滑劑。
5、 檢修時特別注意葉輪抑釘是否松動，焊縫是否有裂紋，對于單級各機號，葉輪重新裝上后要調整好前 盤與進氣管之間的間除，應為0.3-0.5mm以內。
6、 風機運行時要注意風機和電機內部有無異常聲響，是否有過大的振動或軸承溫升過高，電機電流是否 過大、地腳松動等不正常現象，并及時停車排除。
7、 風機出廠時或用戶在停車期間均應將風機進出口蓋好，防止雜物落入風機內造成事故。

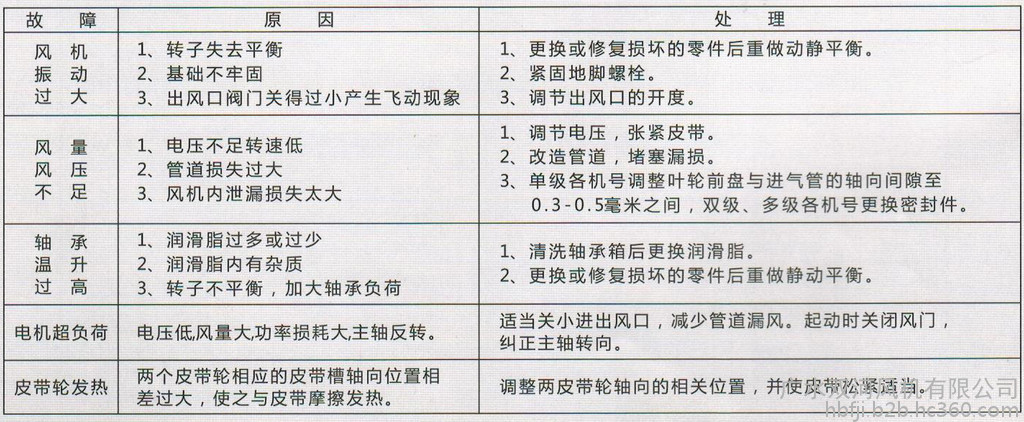

五、常見故障原因及處理
六、單機成套供應范圍

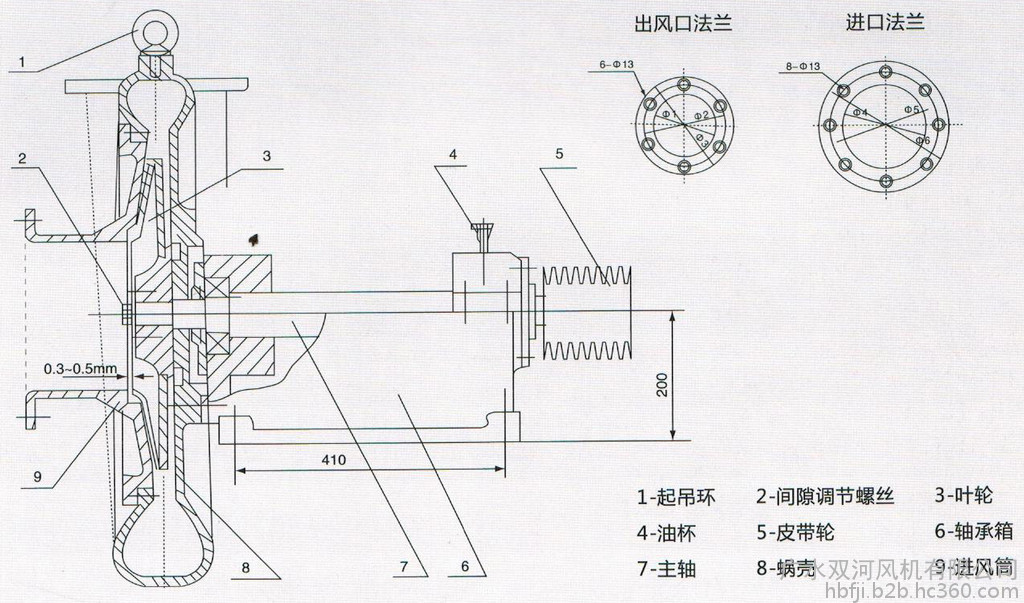

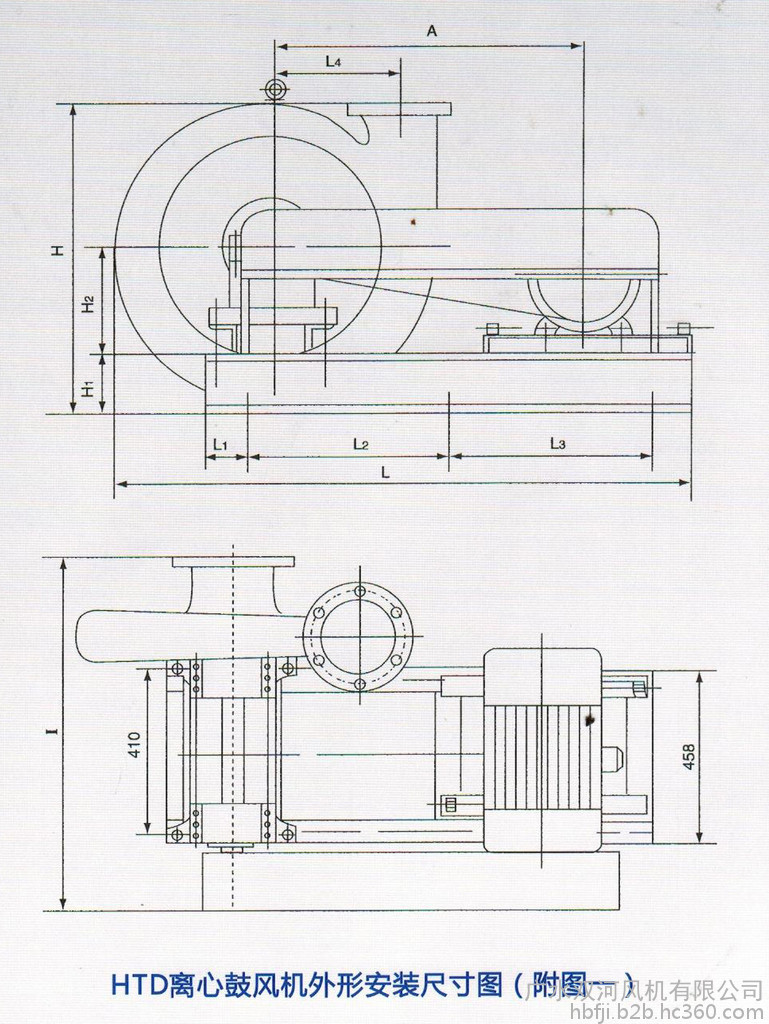

HTD單級離心鼓風機外形結構圖

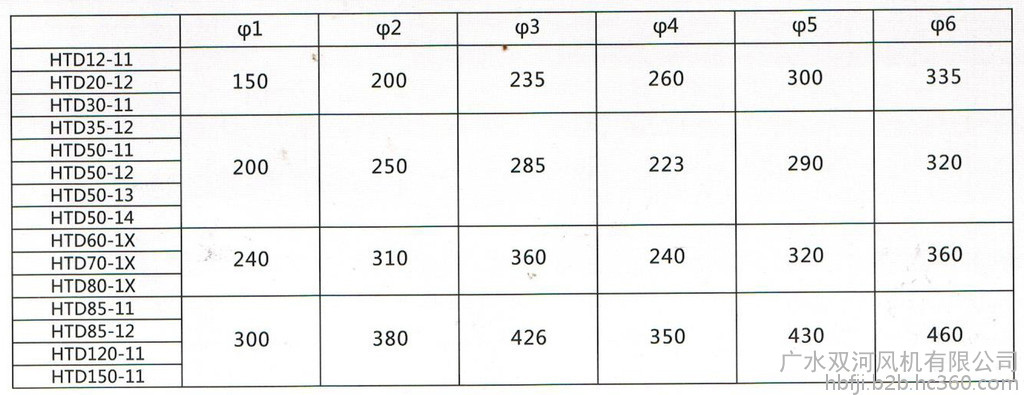

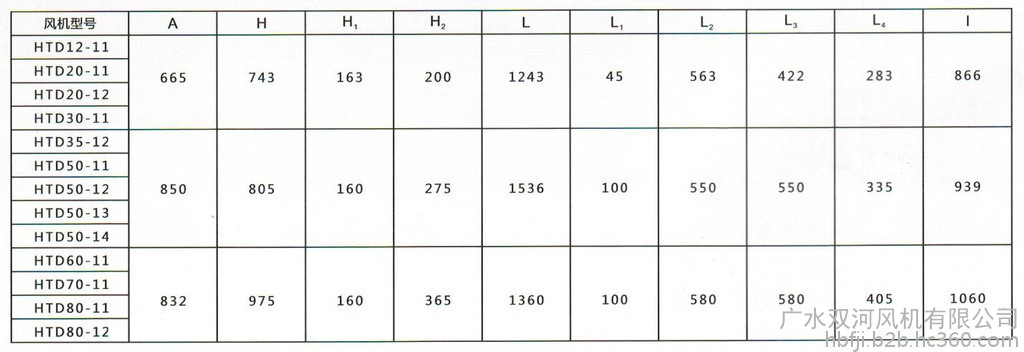

HTD離心鼓風機外形安裝尺寸表

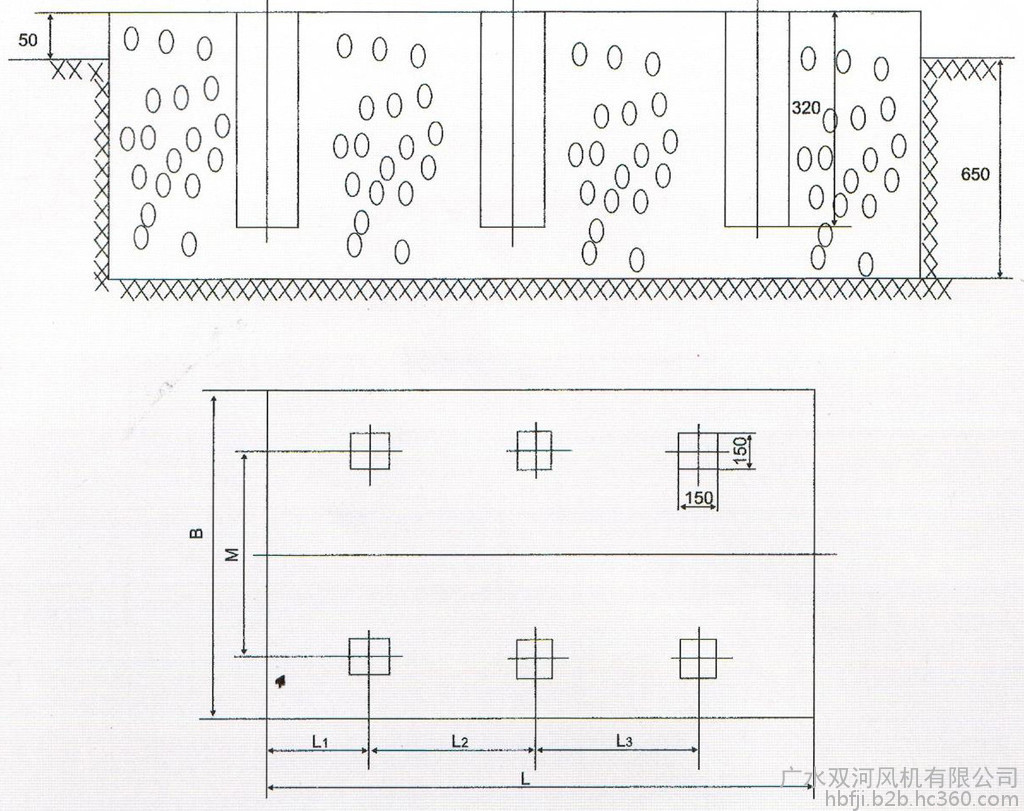

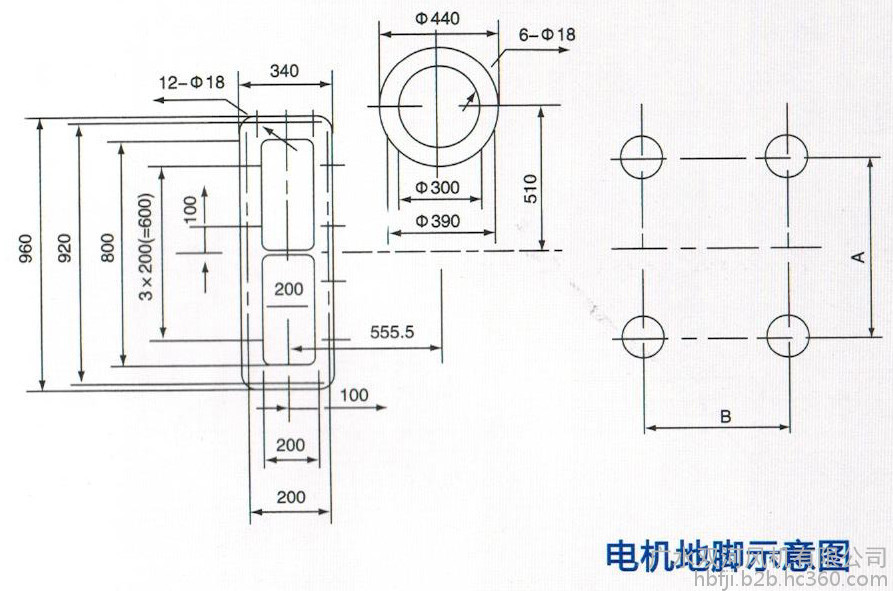

HTD離心鼓風機基礎尺寸圖

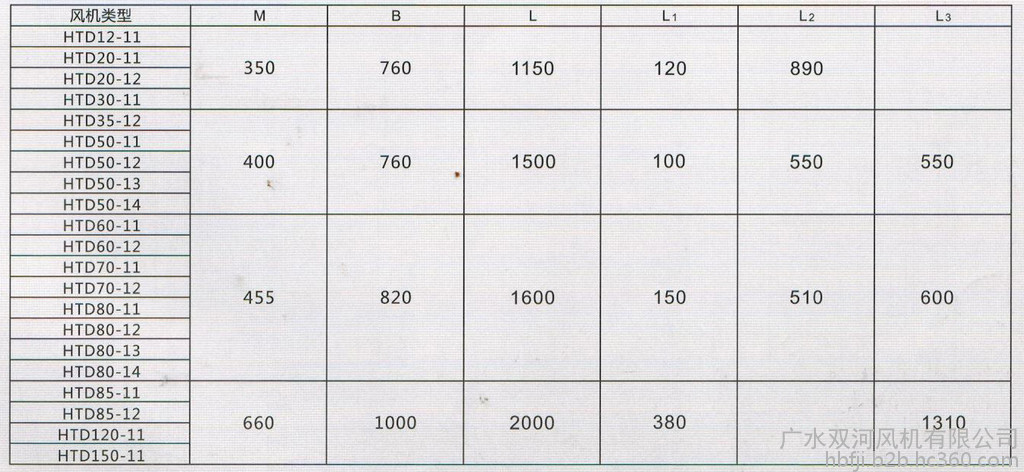

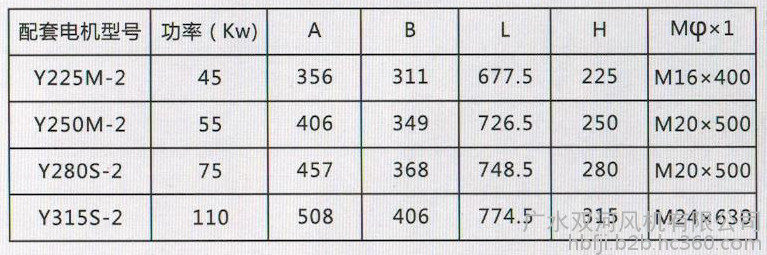

HTD離心鼓風機基礎尺寸表

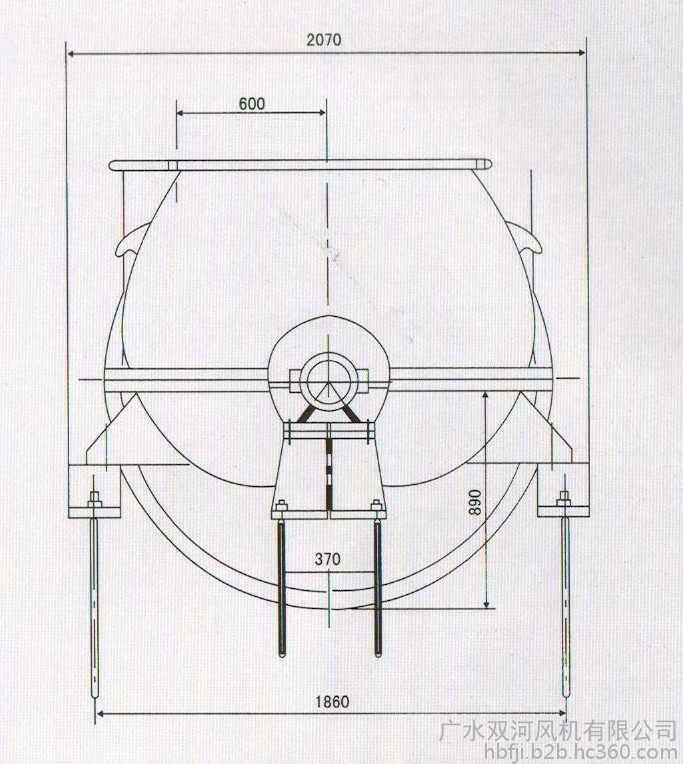

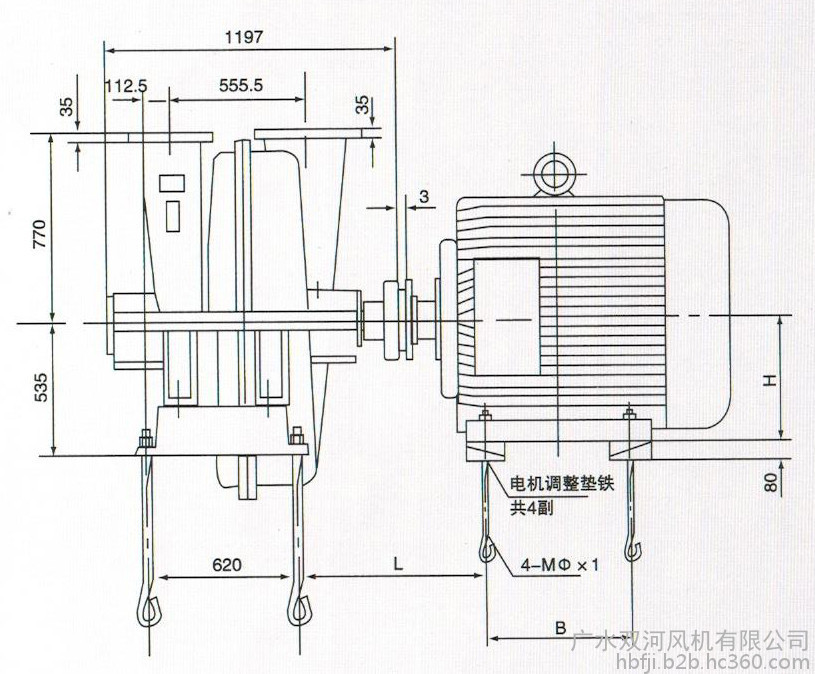

HTD85-150鼓風機外形安裝尺寸圖

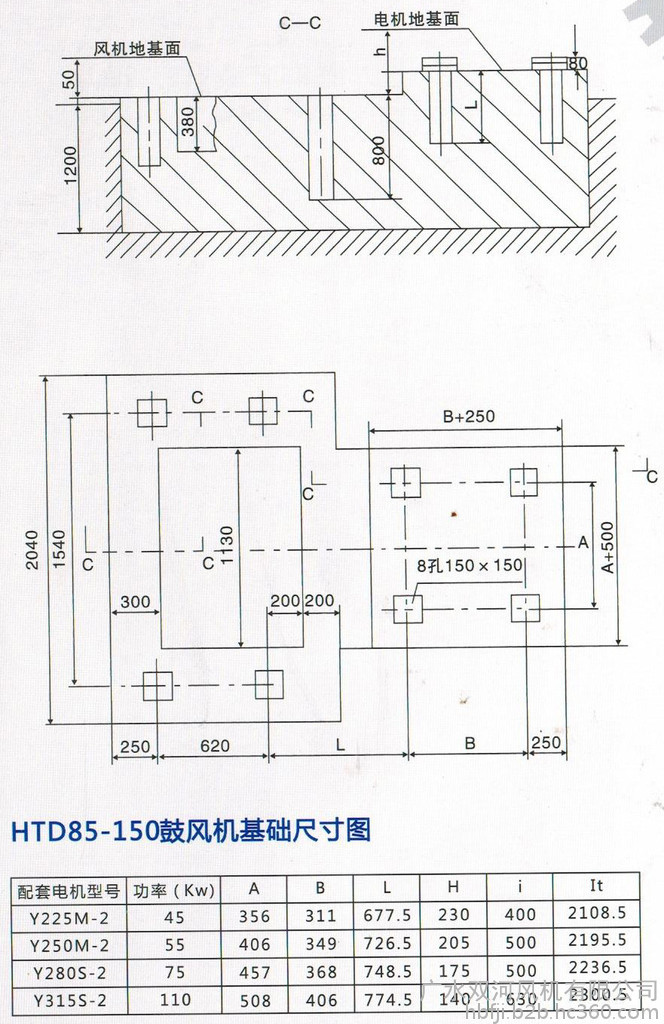

HTD85-150鼓風機基礎尺寸圖

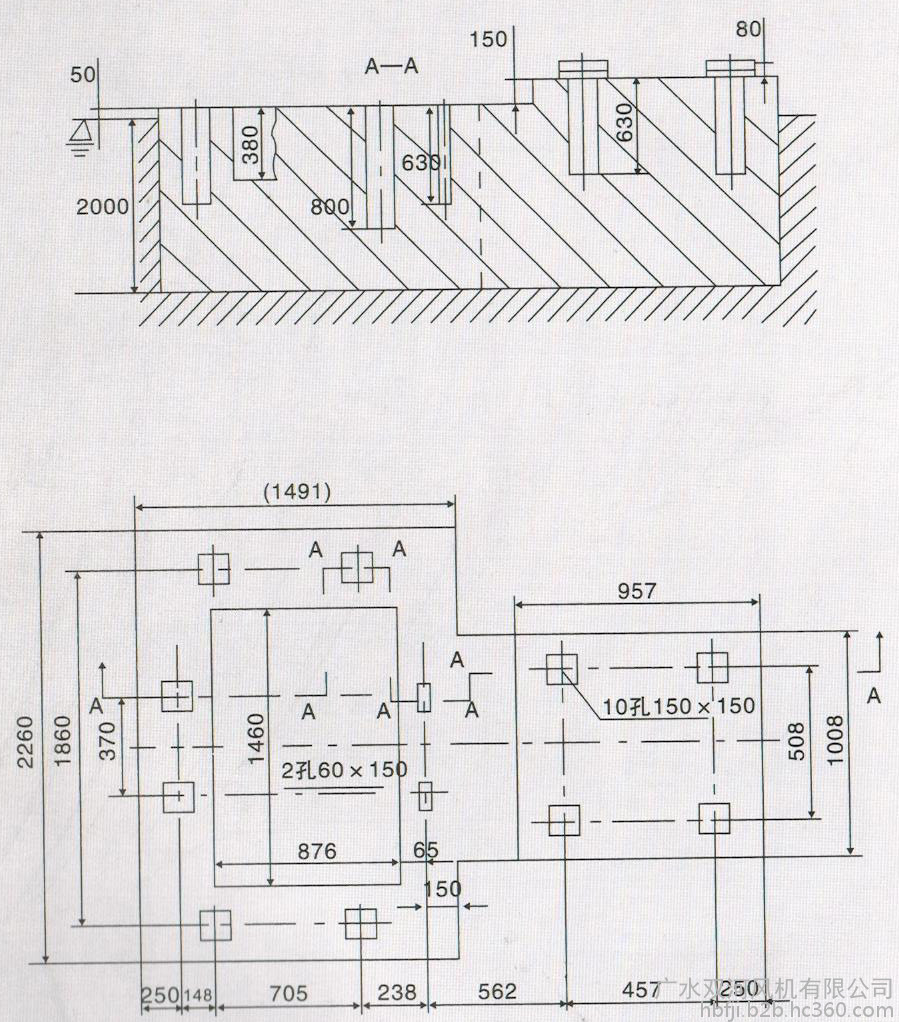

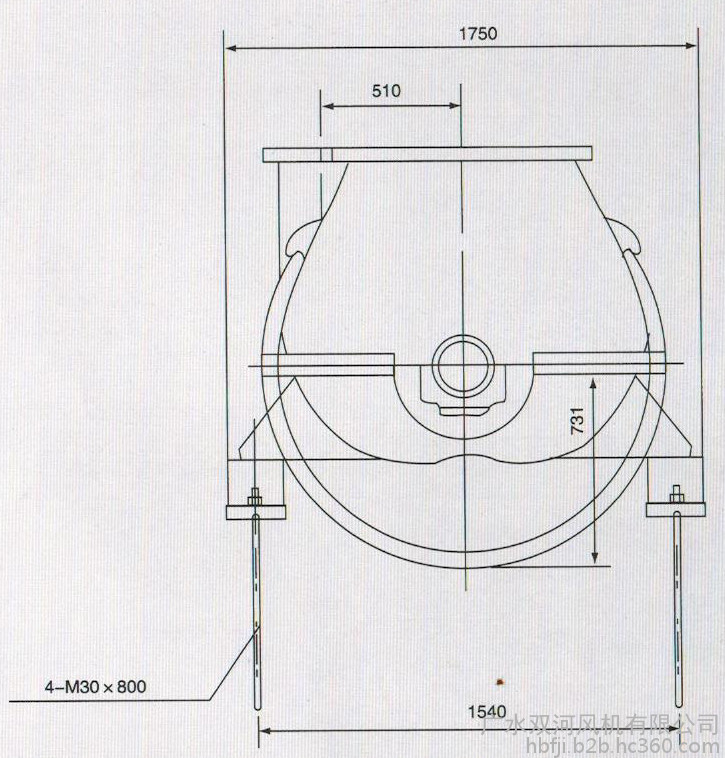

HTD300-21鼓風機基礎尺寸圖（電機Y315M-2-185KW)
