| 機組 | HANSI翰絲HS65KVA發電機 |
|---|---|
| 款式 | 50KW靜音柴油發電機 |
| 關鍵詞 | 50KW三相柴油發電機 |
| 產地 | 上海 |
| 電壓 | 230/400V |
| 額定電流 | 94A |
| 額定頻率 | 50HZ |
| 頻率 | 50HZ |
| 輸出功率 | 50KW |
| 相數 | 三相 |
| 轉速 | 1500rpm |
| 品牌 | HANSI翰絲 |
| 型號 | HS65KVA |
| 加工定制 | 否 |
| 質量認證 | ISO9001 |

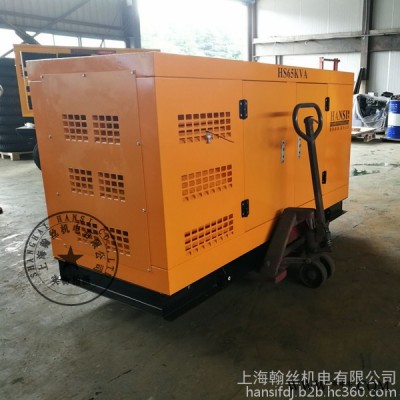

HANSI翰絲靜音50KW三相柴油發電機
繼電器控制系統：繼電器控制系統由柴油發動機、交流無刷同步發電機和控制屏等三部分組成。柴油機上設置有自動起動和自動停機等執行機構，還設置有油壓、水溫和轉速等監測保護裝置，在控制屏內安裝有自起動裝置、切換控制裝置。控制屏通過電纜與機組連接。自動化柴油發電機組的控制系統框圖，主要由市電監測、油機電監測、自起動控制器、顯示報警裝置、市電切換電路及油機電切換電路等部分組成。市電監測、油機電監測、切換電路和自起動控制器均采用繼電器邏輯控制。起動成功后，潤滑油油壓上升，當油壓升到規定值時，起動成功油壓傳感器，接通潤滑油路電磁場閥的控制電路，該電磁閥把升速油缸的油路打開，柴油機的壓力潤滑油推動油缸活塞，帶動油門手柄向升速方向移動，在升速限位控制器的作用下，柴油機工作在額定轉速。
此時，在自動電壓調節器的作用下，發電機輸出額定電壓。自起動控制器使停機電磁鐵動作，控制柴油機的油門，柴油機先低速運行，然后自動停機。油壓低報警傳感器的觸點閉合，控制器通過顯示報警裝置發出聲光報警信號，同時切斷油機電切換電路，然后停機電磁鐵運行，柴油發電機組自動停機。當機組轉速超出額定轉速時，油機電監測電路中的高周率繼電器動作，柴油發電機組自動停機。
| 翰絲動力Hansi Power | 翰絲動力50千瓦柴油發電機組詳細參數 | |
| 機組型號 Genset Model | HS65KVA / HS65KVA-ATS | |
| 動力參數 Engine Data | 動力型號 Engine Model | R4105ZD |
| 動力型式 Engine Type | 四沖程，水冷，直列，渦輪式 Four stroke,Water-cooled,Direct line,Turbo type | |
| 常用功率 Rated Output | 50KW / 62.5KVA | |
| 備用功率 Max. Output | 53.6KW / 67KVA | |
| 電壓 Voltage (V) | 380/220 | |
| 電流 Current (A) | 94 | |
| 頻率 Frequency (HZ) | 50 | |
| 轉速 Rated RPM (r/min) | 1500 | |
| 冷卻方式 Cooling System | 強制水冷 Forced Water-cooled | |
| 燃油消耗率 Fuel Consumption (≤g/kw.h) | ≤239 | |
| 壓縮比 Compression Ratio | 16:01 | |
| 缸徑*行程 Bore×Stroke (mm) | 100X115 | |
| 發動機總排量 Displacement (L) | 4.33 | |
| 啟動方式 Start Method | 電啟動 Electric Start / 自啟動 ATS | |
| 電機參數 Alternator Data | 功率因數 Power Factor | 0.8滯后 0.8 Lag |
| 絕緣等級 Insulation Class | H | |
| 潤滑方式 Lubricating System | 壓力飛濺復合式 Pressure,Split,Complex | |
| 排氣溫度exhaust Air Temperature (℃) | ≤600 | |
| 海拔要求 Altitude | ≤1000m | |
| 環境溫度 Environment Temperature (℃) | 40 | |
| 接線方式 Connecting Type | 三相四線，Y型繞接 3 Phase and 4 Wires,"Y" type connecting | |
| 發火次序 Ignite sequence | 1-3-4-2 | |
| 進氣方式 Intake Type | 增壓 pressurize | |
| 穩態調速率 Rated Speed Regulation % | ≤±1% | |
| 相數 Phase | 3 | |
| 尺寸 Dimension | 靜音機組凈重 Silent Type's Net Weight（kg） | 890 |
| 靜音機組外形尺寸 長×寬×高 Silent Type's Dimension Length × Width × Height (mm) | 2150×950×1290 | |
| 其他 | 品牌 | HANSI翰絲 |
| 負責人 | 蔡經理 | |
| 致電 | ①③⑨①⑦①⑨②⑤⑤④（+V） | |
| Q | ②②①⑦④①④①②② | |
HANSI翰絲靜音50KW三相柴油發電機
