| 機組 | HANSI翰絲HS15KVA發電機組 |
|---|---|
| 款式 | 12KW靜音柴油發電機 |
| 關鍵詞 | 12kw三相便攜式發電機 |
| 產地 | 上海 |
| 額定電壓 | 230/400V |
| 額定功率 | 12KW |
| 機組型號 | HS15KVA |
| 頻率 | 50HZ |
| 起動方式 | 電啟動/自啟動 |
| 輸出電壓 | 230/400V |
| 相數 | 三相 |
| 品牌 | HANSI翰絲 |
| 加工定制 | 否 |
| 質量認證 | ISO9001 |

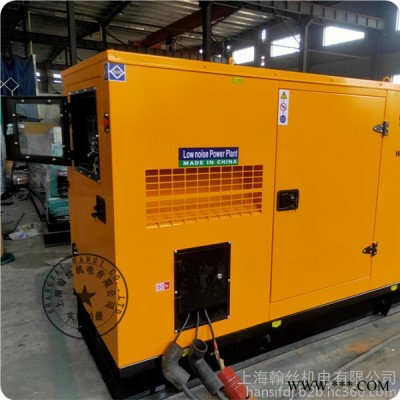

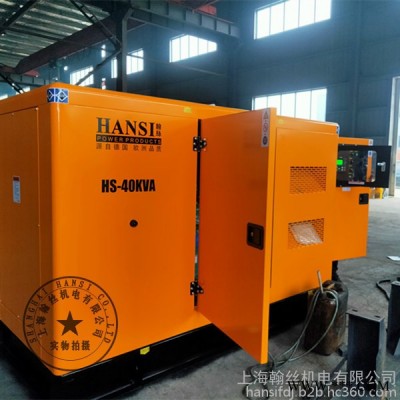

HANSI翰絲HS15KVA柴油發電機
控制屏通過電纜與機組連接。自動化柴油發電機組的控制系統框圖，主要由市電監測、油機電監測、自起動控制器、顯示報警裝置、市電切換電路及油機電切換電路等部分組成。市電監測、油機電監測、切換電路和自起動控制器均采用繼電器邏輯控制。該發電機組的傳感器與控制執行機構框圖。該控制系統的主要功能有自動起動、自動升速、自動供電、自動停機、油壓過低報警、水溫過高報警、升速失敗報警和三次起動失敗報警等功能。在發出故障報警的同時，自動關閉柴油機的油門，實現自動停機。
自動起動和自動供電：當市電中斷時，市電切換電路立即切斷市電供電電路，同時，市電監測電路通過自起動控制器使起動電動機運轉，從而起動柴油發電機組。起動成功后，潤滑油油壓上升，當油壓升到規定值時，起動成功油壓傳感器，接通潤滑油路電磁場閥的控制電路，該電磁閥把升速油缸的油路打開，柴油機的壓力潤滑油推動油缸活塞，帶動油門手柄向升速方向移動，在升速限位控制器的作用下，柴油機工作在額定轉速。此時，在自動電壓調節器的作用下，發電機輸出額定電壓。然后，柴油機電切換電路接通，柴油機發電機開始給負載供電。
| 翰絲動力Hansi Power | 翰絲動力12KW柴油發電機組詳細參數 | |
| 型號 Model | HS15KVA / HS15KVA-ATS | |
| 備用功率 Standby Power | 12.8 KW / 16KVA | |
| 主用功率 Prime Power | 12KW / 15KVA | |
| 動力參數 Engine Data | 型號 Model | N485D |
| 氣缸數 Cylinder Number | 4 | |
| 缸徑×行程 Bore×Stroke（mm） | 85×95 | |
| 排量 Displacement（L） | 2.156 | |
| 標定轉速 Rated RPM（r/min） | 1500 | |
| 穩定調速率 Rated Speed Regulation % | ≤5 | |
| 標定工況燃油消耗率 Rated Fuel Consumption（g/kW·h） | ≤245 | |
| 氣缸套型式 Cylinder Head Type | 濕式 Wet type | |
| 柴油機型式 Diesel Generator Type | 直列、水冷、四沖程 Direct line,Water-cooled,Four stroke | |
| 進氣方式 Intake Type | 自然吸氣 Natually-Aspirated | |
| 燃燒室型式 Combustion Chamber Type | 直噴式 Direct Injection | |
| 潤滑方式 Lubricating System | 壓力、飛濺復合式 Pressure,Split,Complex | |
| 起動方式/Starting method | 電起動Electric starter / 自啟動ATS | |
| 飛輪殼規格 Flywheel Cover Specification | SAE4＃ | |
| 飛輪規格 Flywheel Specification | SAE7.5″ | |
| 排風風扇直徑 Exhaust Fan Diameter（mm） | φ410 | |
| 飛輪齒數 Flywheel Teeth Number | 109 | |
| 加機油量 Add Oil Capacity | 5L | |
| 電機參數 Alternator Data | 電壓 Voltage (V) | 380/220 |
| 頻率 Frequency (HZ) | 50 | |
| 絕緣等級 Insulation Class | S | |
| 額定電流 Rated Current (A) | 22.7 | |
| 相數 Phase | 3 | |
| 海拔要求 Altitude | ≤1000m | |
| 功率因素 Power Factor | 0.8 | |
| 穩態電壓調整率Voltage Regulation,Stead State | ≤±1% | |
| 接線方式 Connecting Type | 三相四線，Y型繞接 3 Phase and 4 Wires,"Y" type connecting | |
| A.VR | SX460 | |
| 周圍環境溫度 Environment Temperature (°c) | 40 | |
| 勵磁方式 Exciter Type | 無刷自勵 Brushless,self-exciting | |
| 防護等級 Protection Grade | IP23 | |
| 尺寸 Dimension | 靜音機組外形尺寸 長×寬×高 Silent Type's Dimension Length × Width × Height (mm) | 1800×850×1100 |
| 靜音機組凈重 Silent Type's Net Weight（Kg） | 658 | |
| 其他 | 品牌 | HANSI翰絲 |
| 負責人 | 蔡經理 | |
| 致電 | ①③⑨①⑦①⑨②⑤⑤④（+V） | |
| Q | ②②①⑦④①④①②② | |
