| 機組 | HANSI翰絲HS40KVA發電機 |
|---|---|
| 款式 | 30千瓦靜音柴油發電機 |
| 關鍵詞 | 30kw三相柴油發電機 |
| 產地 | 上海 |
| 電壓 | 220/380V |
| 額定電流 | 56A |
| 額定頻率 | 50Hz |
| 頻率 | 50/60Hz |
| 輸出功率 | 30KW |
| 相數 | 三相 |
| 轉速 | 1500RPM |
| 品牌 | HANSI翰絲 |
| 型號 | HS40KVA |
| 加工定制 | 否 |
| 質量認證 | ISO9001 |

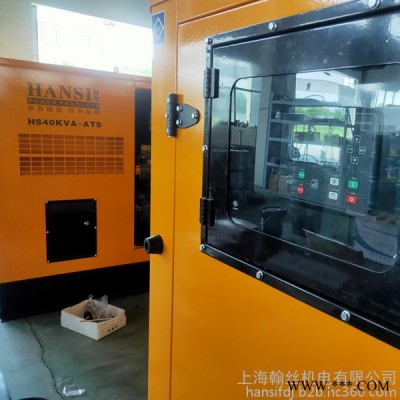

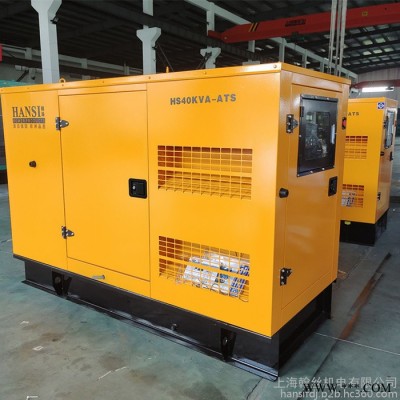

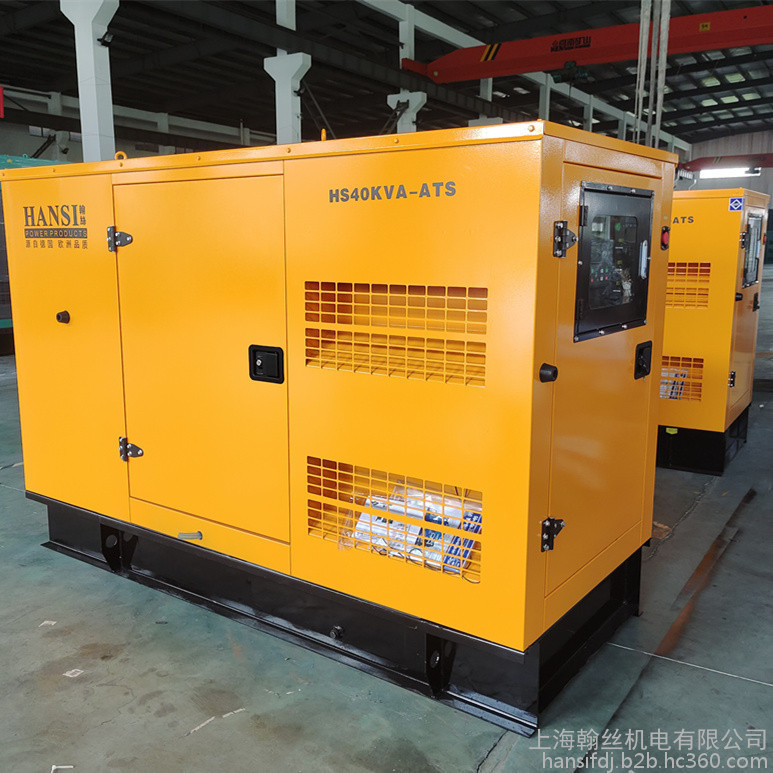

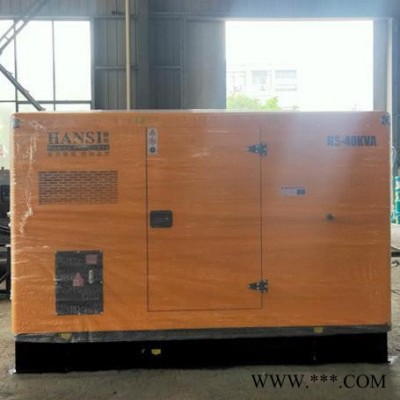

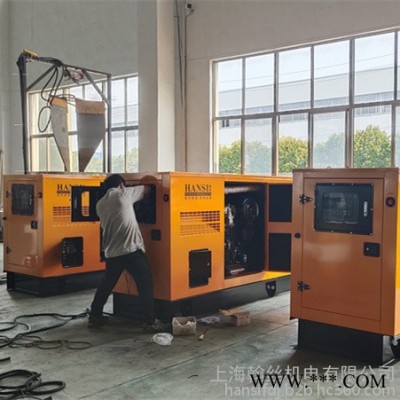

HANSI翰絲HS40KVA三相柴油發電機 靜音柴油發電機

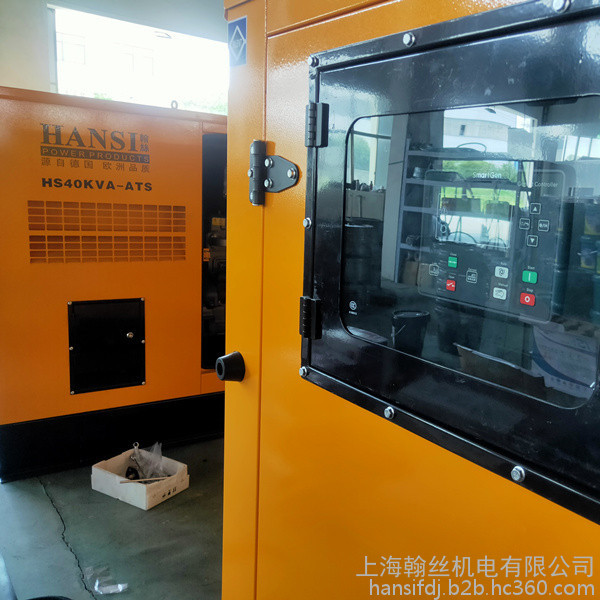

柴油發電機專用控制器控制系統介紹：柴油發電機組專用控制器的主要功能包括柴油機的自動控制、發電機的自動控制和柴油發電機組的自動化控制系統的運行控制。柴油機的自動控制包括起動系統、充電系統、儀表系統、自動加熱裝置、保護裝置和柴油機轉速的自動控制等。
a．起動系統：柴油機的起動一般為電起動方式（采用蓄電池），起動系統包括蓄電池、起動接觸器、起動電動機、起動按鈕及相關控制電路。起動過程：按起動按鈕SB，起動接觸器KM吸合，起動電動機與柴油機飛輪嚙合，同時，起動電動機旋轉并帶動柴油機旋轉。當柴油機起動成功后，立即釋放起動按鈕SB，起動電動機退出是專用控制器起動控制電路。
b．充電系統：當柴油機在運行時，通過柴油機自帶的充電發電機對蓄電池充電，充電系統一般包括充電發電機、勵磁調節器、充電電流表及相關控制電路。
c．儀表系統：儀表配置據柴油機機型不同有所不同，但一般設有轉速表、油壓表、油溫表、水溫表和充電電流表等儀表。
d．自動加熱裝置：在柴油發動機上，一般加裝冷卻水自動加熱裝置，使發電機組在備機狀態時，柴油機應處于熱機狀態，以便發電機組在市電失電時，15s內起動發電機組并帶負載工作。當水溫低于30℃時，溫控器觸點接通，KM吸合，加熱器EH工作。當水溫上升至50℃時，溫控器觸點斷開，KM釋放，加熱器EH斷電。
e．保護裝置：柴油機一般有如下幾種保護裝置，即檢測潤滑油壓力低傳感器、檢測冷卻水溫高傳感器及用于超速保護的轉速檢測裝置。
f．柴油機轉速的自動調節：柴油機轉速一般通過調速器自動調節，調速器一般分電子式、機械式和液壓式三種。調速器由轉速檢測、控制及執行器三部分組成，調速系統是一個閉環系統，當柴油機轉速因負載的增加而下降時，調速器通過執行器加大油門，使轉速回升。反之，當柴油機轉速因負載的減小而升高時，執行器減小油門，使轉速下調，保證柴油機在額定轉速下運行。
| 翰絲動力Hansi Power | 翰絲動力30千瓦柴油發電機組詳細參數 | |
| 機組型號 Genset Model | HS40KVA / HS40KVA-ATS | |
| 動力參數 Engine Data | 動力型號 Engine Model | K4100ZD |
| 動力型式 Engine Type | 四沖程，水冷，直列，渦輪式 Four stroke,Water-cooled,Direct line,Turbo type | |
| 常用功率 Rated Output | 30KW / 37.5KVA | |
| 備用功率 Max. Output | 32.4KW / 40KVA | |
| 電壓 Voltage (V) | 380/220 | |
| 電流 Current (A) | 56 | |
| 頻率 Frequency (HZ) | 50 | |
| 轉速 Rated RPM (r/min) | 1500 | |
| 冷卻方式 Cooling System | 強制水冷 Forced Water-cooled | |
| 燃油消耗率 Fuel Consumption (≤g/kw.h) | ≤258 | |
| 壓縮比 Compression Ratio | 17:01 | |
| 缸徑*行程 Bore×Stroke (mm) | 100X115 | |
| 發動機總排量 Displacement (L) | 3.61 | |
| 啟動方式 Start Method | 電啟動 Electric Start / 自啟動 ATS | |
| 電機參數 Alternator Data | 功率因數 Power Factor | 0.8滯后 0.8 Lag |
| 絕緣等級 Insulation Class | H | |
| 潤滑方式 Lubricating System | 壓力飛濺復合式 Pressure,Split,Complex | |
| 排氣溫度exhaust Air Temperature (℃) | ≤540 | |
| 海拔要求 Altitude | ≤1000m | |
| 環境溫度 Environment Temperature (℃) | 40 | |
| 接線方式 Connecting Type | 三相四線，Y型繞接 3 Phase and 4 Wires,"Y" type connecting | |
| 發火次序 Ignite sequence | 1-3-4-2 | |
| 進氣方式 Intake Type | 增壓 pressurize | |
| 穩態調速率 Rated Speed Regulation % | ≤±1% | |
| 相數 Phase | 3 | |
| 尺寸 Dimension | 靜音機組凈重 Silent Type's Net Weight（kg） | 806 |
| 靜音機組外形尺寸 長×寬×高 Silent Type's Dimension Length × Width × Height (mm) | 2100×850×1240 | |
| 其他 | 品牌 | HANSI翰絲 |
| 負責人 | 蔡經理 | |
| 致電 | ①③⑨①⑦①⑨②⑤⑤④（+V） | |
| Q | ②②①⑦④①④①②② | |
柴油發電機組自動化控制系統：柴油發電機組自動化控制系統主要有三種：繼電器控制系統、可編程序控制器(PLC)控制系統和微型機（單片計算機或?qū)Ｓ每刂破鳎┛刂葡到y(tǒng)。繼電器控制系統：繼電器控制系統由柴油發動機、交流無刷同步發電機和控制屏等三部分組成。柴油機上設置有自動起動和自動停機等執行機構，還設置有油壓、水溫和轉速等監測保護裝置，在控制屏內安裝有自起動裝置、切換控制裝置?？刂破镣ㄟ^電纜與機組連接。自動化柴油發電機組的控制系統框圖，主要由市電監測、油機電監測、自起動控制器、顯示報警裝置、市電切換電路及油機電切換電路等部分組成。市電監測、油機電監測、切換電路和自起動控制器均采用繼電器邏輯控制。該發電機組的傳感器與控制執行機構框圖。該控制系統的主要功能有自動起動、自動升速、自動供電、自動停機、油壓過低報警、水溫過高報警、升速失敗報警和三次起動失敗報警等功能。在發出故障報警的同時，自動關閉柴油機的油門，實現自動停機。
HANSI翰絲HS40KVA三相柴油發電機 靜音柴油發電機
