| 品牌 | 旭一電器 |
|---|---|
| 型號 | BXDM |
| 額定電流:10-600A（A） | 外殼材質:鋁合金/鋼板/不銹鋼/工程塑料 |
| 加工定制:是 | 短路關合電流:2000A（KA） |
| 殼體防護等級:IP54/IP65 | 規格:按要求定做 |
| 產品認證:防爆合格證 | 外形尺寸:按要求定做 |

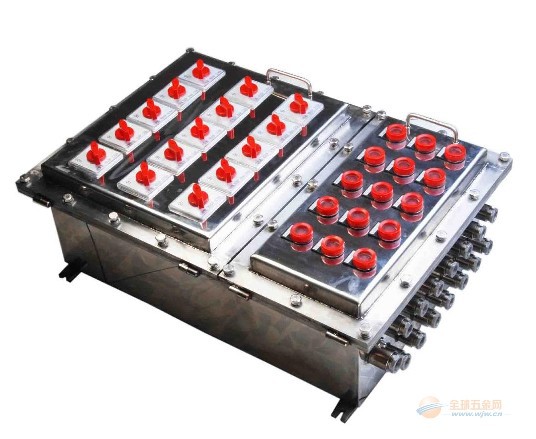

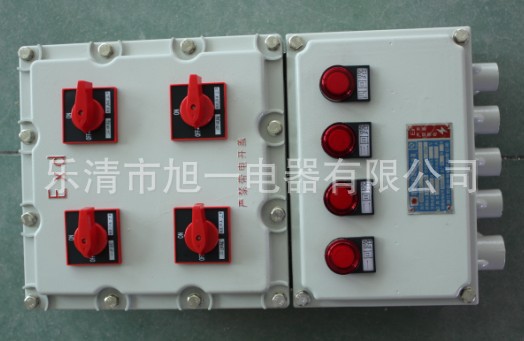

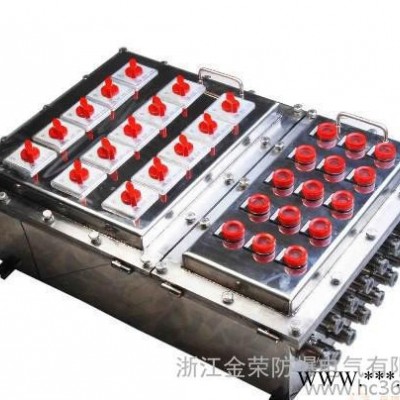

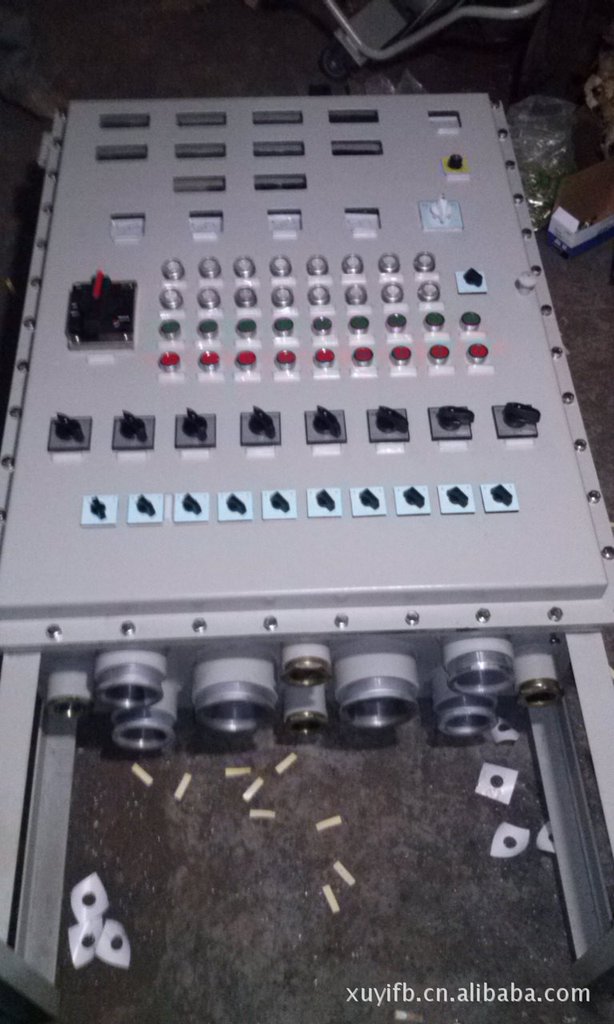

BXM（D）防爆照明（動力）配電箱

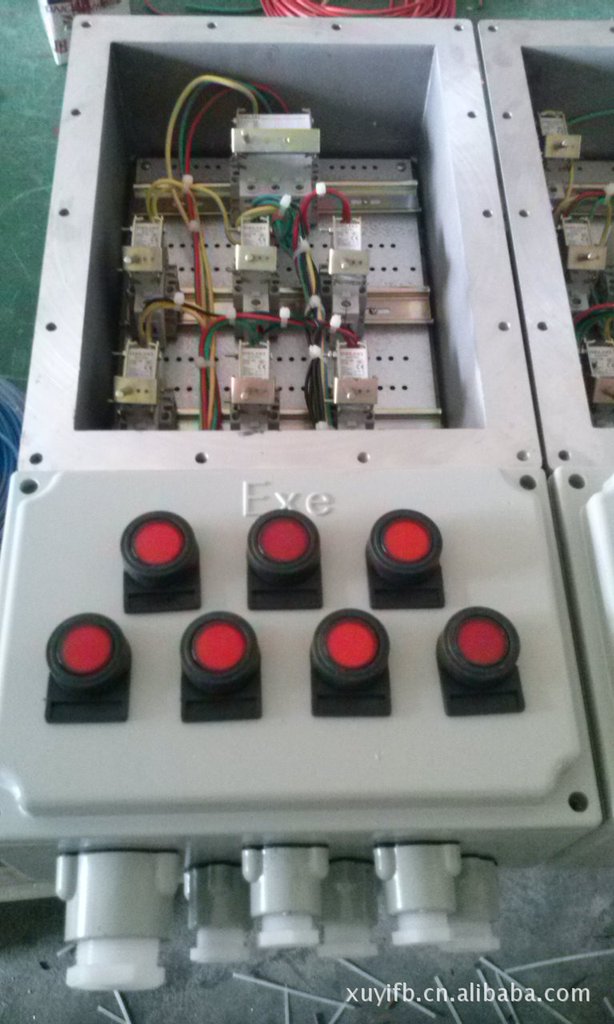

產品內部可配（總開關）塑殼斷路器、小型斷路器（具有過載及短路保護功能）、交流接觸器、熱繼電器、信號燈、按鈕、開關，裝施耐德，正泰，德力西，ABB等元件，防爆性能及電氣性能可靠。

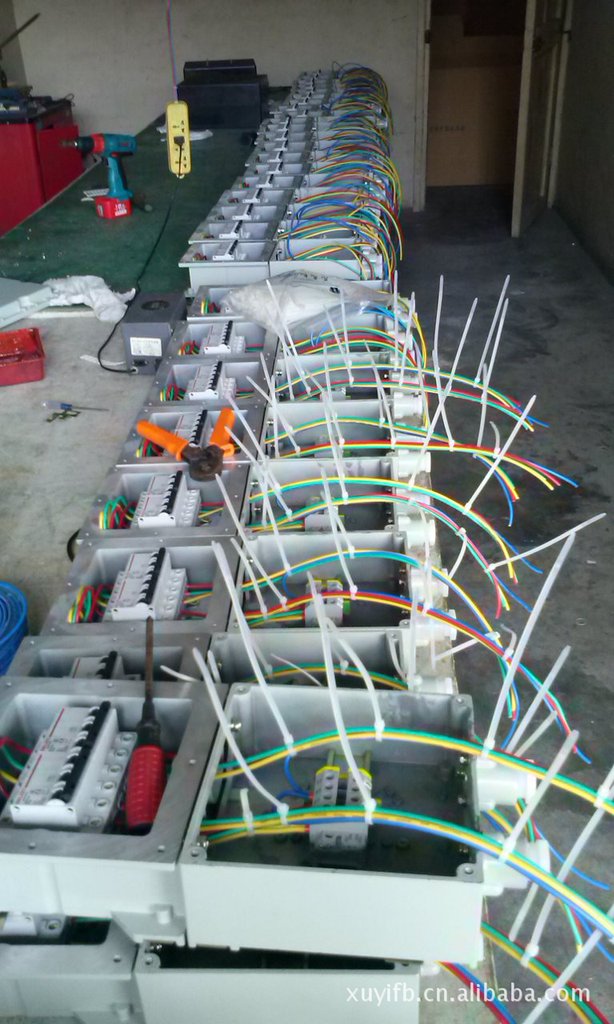

防爆照明動力配電箱內部導線采用OT接線端子冷壓接，并穿套管進行絕緣處理，接線端子采用專用帶防松瓦墊緊固，確保電氣性能的穩定性和安全性。
電纜進出線方向，可按用戶要求做成上進上出、上進下出、下進下出、下進上出等多種形式。進出線口采用管螺紋，配置電纜夾緊密封裝置，鋼管、電纜布線均可。

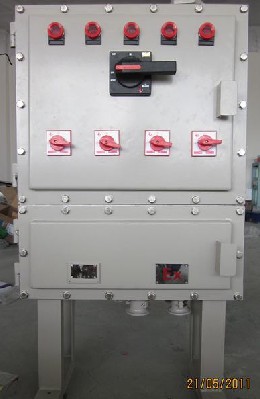

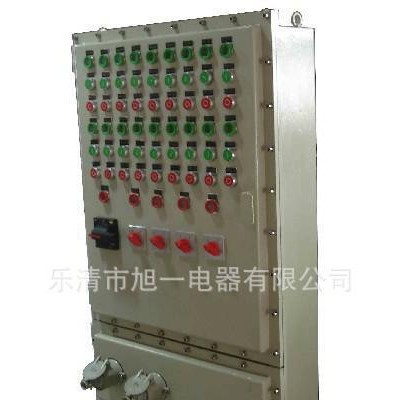

防爆照明動力配電箱安裝方式一般為掛式，特殊要求時可做成立式、座式或配電柜式。
一、防爆照明動力配電箱適用范圍
1.適用于1區、2區危險氣體場所；
2.適用于IIA、IIB、IIC類T1-T6組**性氣體或蒸汽環境；
3.適用于戶內、戶外（IP54、IP65*）
4.適用于可燃性粉塵場所；
5.適用于石油開采、儲存、化工、醫藥、紡織、印染、軍工及軍事設施等**性危險環境；
6.用于照明或動力線路的電源配電。
二、防爆照明動力配電箱技術特點
1.鋁合金外殼壓鑄成型，表面噴塑，外形美觀；
2.內裝C65N、NC100H及S25□S高分?jǐn)嘈⌒蛿嗦菲?、M611或GV2電動機保護器、3VE1空氣開關CM1塑殼斷路器及信號燈等元件；
3.具有過載、短路保護功能；
4.模塊結構，各種回路可根據用戶需要自由組裝；
5.可根據用戶要求特制，如加裝電涌保護器、電流表、電壓表等；
6.鋼管貨電纜布線；
7.可作為動力電路配電之用或電氣設備起動之用，還可動力配電、電磁起動混用。
三、防爆照明動力配電箱技術參數
1.執行標準：GB3836.1、GB3836.2、GB3836.3、GB12476.1、IEC60079
2.防爆標志：Exd II BT4、Exd II CT4
3.額定電壓：AC220/380V
4.主回路額定電流：10-400A
5.防護等級：IP54（IIB）、IP55（IIC）、IP65（DIP）
6.防腐等級：WF1
四、防爆照明動力配電箱訂貨須知
用戶在訂貨時，須注明配電箱的回路數，各回路相應的是電流以及斷路器的級數，若須帶漏電功能，則還需注明，若需帶總開關則請注明總開關的電流及級數，并注明進出線方向，進出線規格及對應的數量。照明配電箱開關布局及安裝尺寸部分可參照后面的外形及安裝舉例動力照明混合時，按動力配電箱造型。一般情況下，用戶必須提供配電電氣系統圖。
