| 產地 | 上海 |
|---|---|
| 電流 | 11 |
| 電壓 | 380V |
| 額定電壓 | 380V |
| 功率 | 5.5KW |
| 功率因數 | 0.87 |
| 極數 | 2極 |
| 類型 | 三相異步電動機 |
| 售后服務 | 一年保修 |
| 相數 | 三相 |
| 效率 | 87 |
| 性能 | 防潮 |
| 轉速 | 2930 |
| 堵轉轉矩額定轉矩 | 17.9 |
| 品牌 | ABB |
| 型號 | MQAEJ132S2A 5.5KW |
| 加工定制 | 是 |
| 質量認證 | CCC |
介紹
它的結構有QA系列電動機和電磁制動器組合而成。 它是工業現代化的一種理想的驅動裝置， 由于它具有功率范圍大 、結構簡單、噪音小、制動時間短、制動性能可靠、安裝尺寸（除總長外）與基本系列相同等優點 ， 廣泛應用于木工機械、 齒輪減速及各種金屬切削機床、 輕工生產線、紡織機械、化工機械、建筑行業等。
電機符合下列標準 國際電工委員會IEC34、IEC72 澳大利亞標準AS1359-2 英國標準BS4999-5000 德國標準DIN42673符合歐共體 “CE”標記要求電機符合GB755、Q/JBQS28ABB剎車電機電機性能 低噪音、低振動--通過優化設計及工藝的改進,MQAEJ、QAEJ系列電機在噪音、振動有了大幅度降低，并達到國際先進水平。高性能的防護等級--電機的標準設計防護等級為IP55,可按客戶要求提供更高要求的防護等級。提高絕緣等級,增加電機使用壽命--標準電機采用 了F級絕緣結構,從而提高了電機使用壽命,增加了電機可靠性。高效率--電機采用優化設計,具有較高效率，可產生可觀的節能效果。

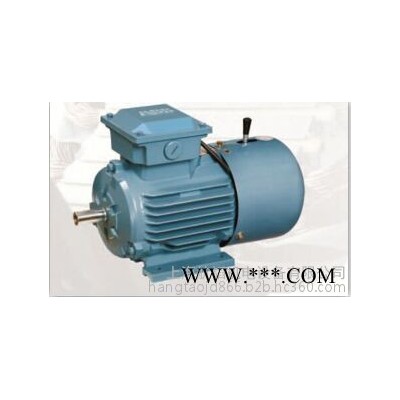

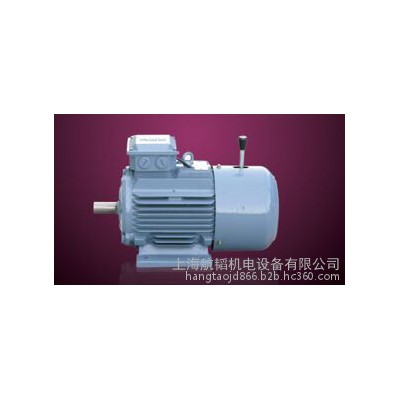

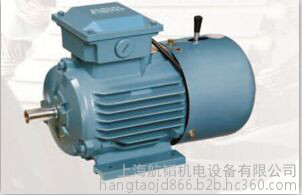

ABB剎車電機設計結構與原理 MQAEJ、QAEJ系列電磁制動三相異步電動機，其直流圓盤制動器安裝在電動機非軸伸端的端蓋上。工作原理是： 當電機接入電源時，制動器的整流器同時接通電源，由于電磁吸力作用， 電磁鐵吸引銜鐵并壓縮彈簧，制動盤與銜鐵、端蓋脫開，電機運轉，當切斷電源時，制動器電磁鐵失去電磁吸力，彈簧力推動銜鐵壓緊制動盤， 在摩擦力矩的作用下， 電機立即停止轉動。電磁制動器的勵磁電壓為直流205伏，整流器電源為交流220伏。靈活的引出線方向--電機接線盒的安裝方式可在電機頂部、左側 、右側,接線盒自身可旋轉安裝,71-132機座的接線盒可旋轉4*90方向。160及以上機座接線盒可旋轉2*180方向。用戶在訂貨時必須標明接線盒及出線孔方向。 美觀的電機造型--機座散熱筋設計成垂直、水平分布,端蓋、接線盒、風罩均為全新設計,外形別致美觀。
ABB剎車電機滿足各種用戶需求
加裝熱敏電阻加裝防塵密封圈加裝加熱帶加裝防油密封圈加裝注油嘴特殊軸伸、特殊法蘭等各種要求電機圖紙請致電索取 使用條件：海拔不超過1000M M2JA系列 環溫在-15℃-40℃ 電壓、頻率和工作方式工作電壓：220-240V、380-420V、660-690V 額定頻率：50HZ 絕緣等級：F 工作方式：連續（S1）軸承：哈爾濱軸承型號說明: QAEJ系列使用進口制動器 A類制動器-德國Lenze制動器防護等級IP54 MQAEJ系列使用國產制動器 B類制動器-國產制動器防護等級IP23。
斷電剎車電機又稱電磁制動電機是指普通電機風扇部位加裝電磁剎車，它的用途非常廣泛，可以用于瞬間停機的時候降低電機的慣性和沖擊力，還可以用于上下運動的停車或者垂直起吊的停車，從而避免電機在停機是向下溜。所以剎車有分為單面剎車和雙面剎車。
? 進口斷電剎車電機和電磁制動電機結構原理是：電源斷電，制動器銜鐵釋放同時彈簧使銜鐵復位壓緊摩擦盤，電機軸被摩擦盤抱住，制動保持負載。 剎車在使用過程中會磨損，好的剎車片耐磨而且制動力保持好，但是長時間和頻繁的使用下要檢查剎車磨損的情況，避免出現剎車制動不靈和失效。檢查方法是打開電機的風罩，調整剎車的間隙，間隙0.4-0.7mm，如果磨損嚴重建議更換剎車總成。
? 斷電剎車電機和電磁制動電機可以和變頻器配套使用時要將剎車的電源單獨接電，以免造成變頻是剎車出現制動損壞馬達和剎車，剎車電機的工作原理是這樣的：在電機的尾部有一個電磁抱剎，電機通電時它也通電吸合，這時它對電機不制動，當電機斷電時它也斷電，抱剎在彈簧的作用下剎住電機。轉子開路電壓的測定 測量轉子開路電壓時，轉子靜止不動，轉子繞組開路，起動變阻器斷開，在定子繞組上施加額定電壓，在轉子集電環間測量各線間電壓，額定電壓在500V以上的變速減速馬達，施于定子繞組上的電壓可適當降低?？蛰d試驗 空載試驗是在變速減速馬達的定子繞組上施加三相平衡電壓，使變速減速馬達不帶負載運行，其目的是為了確定空載電流和空載損耗，并從空載損耗中分離出鐵耗和機械損耗(包括風摩耗)。
