| 表面處理 | 鍍鉻 |
|---|---|
| 材質 | 鉻釩合金鋼 |
| 精度 | 5% |
| 扭矩 | 50-3500N.m |
| 全長 | 336mm |
| 特性 | 普通 |
| 制式 | 公制 |
| 種類 | 扭力扳手 |
| 重量 | 3.1kg |
| 品牌 | 翰方 |
| 加工定制 | 是 |
| 扳手外形 | 兩用扳手 |
| 刻度顯示方式 | 鋼柄壓印刻度 |
| 扳手頭類型 | 固定棘輪頭 |
電動定扭矩扳手參數
擰鋼結構縲絲電動工具 高強螺栓電動扭力扳手 定扭矩電動槍
用途及特點
HFDD系列產品是裝配螺紋件及螺栓的機械化施工工具，具有自動控制扭矩功能。廣泛應用于栓焊結構橋梁的架設，廠房、塔架及化工、冶金、發電設備的安裝。大型機械、起重設備和車輛裝配作業，以及對螺紋緊固件的扭矩及軸向拉力有嚴格要求的場合。

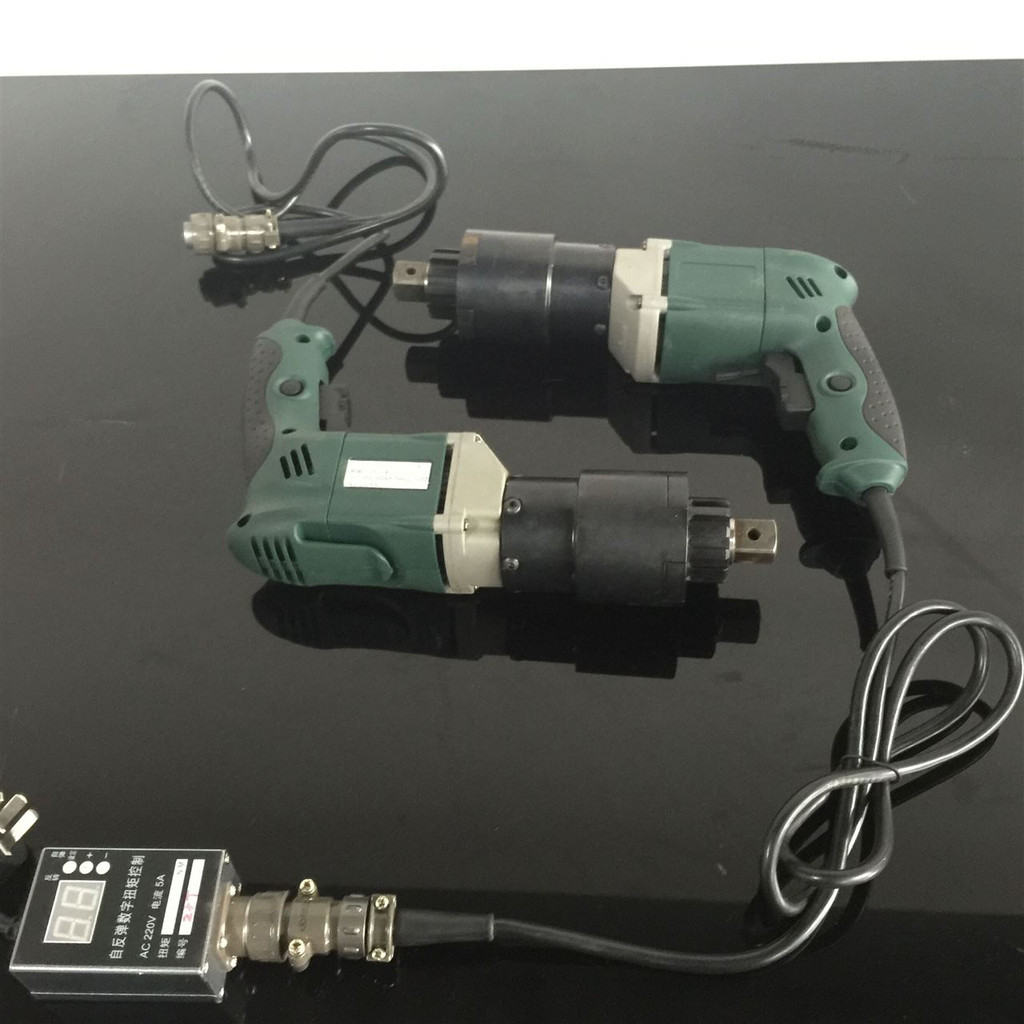

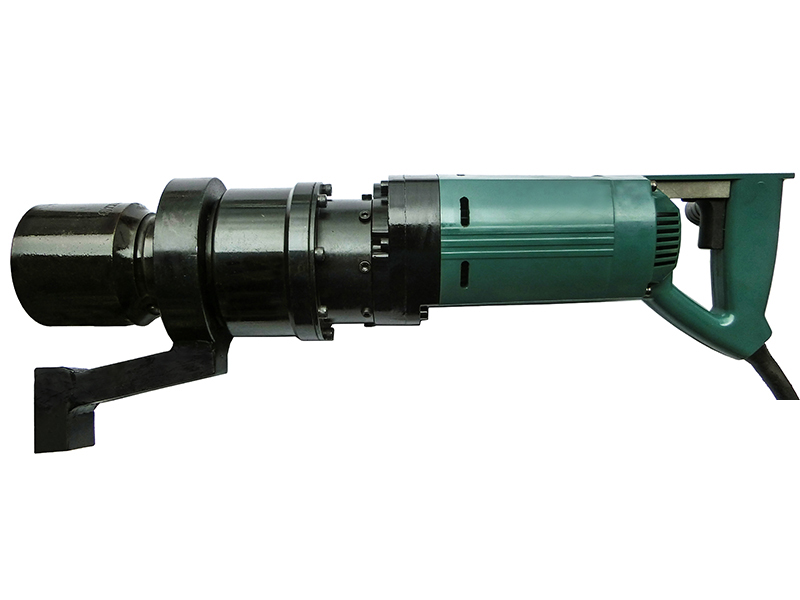

HFDD系列產品由主機和控制儀兩部分組成。主機采用雙重絕緣單相串激式電動機和減速機構，結構新穎、體積小、重量輕、安全可靠。由于采用靜扭結構，運轉平穩，無振動、無沖擊，噪音小，操作者不受反力矩的影響，因而勞動強度低。
技術性能及要求
1. 扳手設計緊湊，重量輕便。
2. 扳手設計簡單，控制器在機體外，操作方便。
3. 套筒和反力臂獨立于主機，使套筒,螺母和反力臂設定方便。
4. 操作時噪音低，振動小。
5. 輸出扭矩值的設定和讀取方便、直觀，不需要換算。
6. 可控制正反扭矩。
7. 當達到設定扭矩值時，扳手會自動停止。
使用方法
一.電源的連接
先將主機的三芯插頭插入控制儀相應的插座上，然后將控制儀上的電源線接入電網。
工作結束后，以相反順序拆卸。
二.螺栓的擰緊操作
1、裝上反力支架，并緊固螺釘。開動主機，使方頭銷孔與反力支架孔相對應，然后裝入扳手套筒，插上銷釘，并用橡膠圈固定。
2、將控制儀的扭矩旋鈕調到所需扭矩值，將主機正反開關撥到正轉位置，把扳手套筒套在螺紋連接件的六方上。
3、按下電源開關，扳手啟動。當反力支架力臂靠牢支架時（支點可以是鄰近的一只螺栓或其他可作支點的位置）螺栓開始擰緊。當螺栓扭矩達到預定扭矩時，扳手自動停止，緊固完成，松開電源開關，進行下一只螺栓的擰緊工作。
4、扳手自動停止后，靠反力支架的彈性形變力，使支架力臂自動脫離支點，取下扳手。如力臂不能脫離支點時，可撥動正反開關，點動電源開關扳手即可取下。
技術參數：
| 規 格 項目 | HFDD-280 | HFDD-1000 | HFDD-1500 | HFDD-2000 | HFDD-2500 | HFDD-3500 |
| 額定扭矩 N.m | 280 | 1000 | 1500 | 2000 | 2500 | 3500 |
| 調解范圍 N.m | 50-280 | 300-1000 | 500-1500 | 600-2000 | 800-2500 | 1500-3500 |
| 控制精度 | +5% | +5% | +5% | +5% | +5% | +5% |
| 工作頭轉速r/min | 20 | 8 | 8 | 6 | 4 | 3 |
| 額定電壓 V | 220 | 220 | 220 | 220 | 220 | 220 |
| 額定電流 A | 3.2 | 3.2 | 4 | 4 | 4 | 4 |
| 邊心矩 | 53 | 53 | 58 | 63 | 63 | 66 |
| 主機外形 (長×直徑） | 260×302 | 260×302 | 515×150 | 520×150 | 363×288 | 640×150 |
| 方頭尺寸 | 19×19 | 25×25 | 25×25 | 32×32 | 32×32 | 38×38 |
| 套筒型號 | 24# 27# | 32# 36# | 36# 41# | 41# 46# | 41# 46# | 70# |
| 主機凈重Kg | 3.1 | 7.5 | 9.3 | 10.8 | 9.5 | 19 |
| 控制儀尺寸(長×寬×高) | 336×69×182 | 180×98×75 | 180×98×75 | 180×98×75 | 180×98×75 | 180×98×75 |
| 控制儀重量Kg | 1 | 1 | 1 | 1 | 1 | 1 |
| 備注 | 套筒尺寸可按用戶要求而定，一般按表中規定配套。 產品外形及尺寸如有變恕不另行通知。 | |||||
三、螺栓的拆卸操作
扳手在拆卸螺栓（反轉）時，其操作方法與擰緊操作相同，只是將正反開關撥到反轉位置，螺栓卸松后放開電源開關。
四、扭矩的選擇與調節
1、用戶可在50-3500Nm的范圍內任意選擇相應規格的電動扳手。
2、控制儀面板上有“扭矩調解旋鈕”?？逃?-10個刻度值。細調旋鈕的作用是在粗調兩檔之間進行調節補償，以提高扭矩控制精度。
3、調節方法：產品出廠時帶有扭矩測試數據卡片，供用戶標定時參考，用戶可根據所需扭矩選擇某一刻度值，按擰緊螺栓的操作方法，擰緊螺栓，用測力扳手或其它測力儀器測出螺栓的實際扭矩值，若扭矩相差較小，可用細調加以補償，若相差較大，可將粗調向上或向下調一檔，反復幾次即可獲得所需扭矩值。
