| 產地 | 上海Mersen/美爾森 |
|---|---|
| 產品認證 | CCC |
| 規格 | 大型或異型碳刷 |
| 適用范圍 | 電機 |
| 品牌 | Roland/羅蘭 |

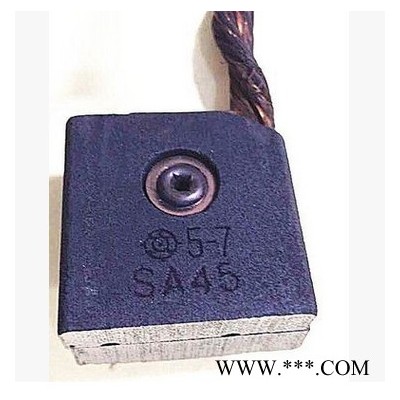

| 型號 | SA45 |
| 加工定制 | 是 |
州市中泰自控設備有限公司是法國MERSEN集團(原卡朋羅蘭)、美國丹納赫集團Gems/捷邁、Setra/西特和德國harting/浩亭、美國Colson科順腳輪授權中國華南總代理。Colson科順集團旗下包括Jarvis/佳威Albion/奧奔等品牌.本公司是是一家集銷售、技術和服務一體的現代化企業，是國內工控領域優質供應商。憑借專業技術與商務團隊，為客戶提供“最優質的產品，最優良的服務”還可提供技術服務及成套解決方案。公司主要經營：科順腳輪、丹納赫集團Gems/捷邁和Setra/西特壓力傳感器、壓力變送器、溫度傳感器、流量傳感器、數字壓力計、數字壓力變送器、微差壓傳感器、微差壓變送器、本安防爆微差壓傳感器/變送器、濕/濕差壓傳感器、水差壓傳感器、投入式壓力傳感器、真空計壓力傳感器、電容式壓力傳感器、CVD技術壓力傳感器、真空壓力傳感器、負壓壓力傳感器、絕壓壓力傳感器、復合壓壓力傳感器、濺射膜技術壓力傳感器、大氣壓壓力傳感器、溫度變送器、溫濕度變送器、流量傳感器、流量開關、壓力開關、真空開關、差壓開關、液位開關、液位控制器、浮球開關、水位開關、西特天平、丹納赫傳動、德國harting/哈丁連接器、插座、插頭、外殼、壓線鉗、工具、科順Colson、Jarvis/佳威Albion/奧奔腳輪、萬向腳輪、定向腳輪、底板型腳輪、絲桿型腳輪、插桿型腳輪、空芯鉚釘型腳輪、帶剎車腳輪、耐高溫輪、導電輪、防靜電腳輪、不銹鋼腳輪、防震輪、減震腳輪、機場腳輪、菱型/方形底板機場運輸腳輪、抗沖擊型腳輪、工業腳輪、支撐架、地剎器、緩沖墊、防撞角等。在同行市場上無論是價格和貨期都占有優勢。通過中泰團隊的努力發展，在國內已與多家知名注塑機廠家、廣州地鐵、廣州氣象臺等知名企業建立良好合作關系，歡迎全國各地經銷商和工廠前來洽談。具體價格根據實際腳輪參數而定，歡迎來電咨詢。
020-28699695 18124223466呂先生 QQ：2839947220 gzjt9728@163.com
大型汽輪發電機組用電刷的選型
高速汽輪機或滑環容易產生火花，電刷受到嚴重磨損，換向器出現條痕和電流分布不均勻現象，對電機的穩定運行，產生了不良的影響。這些現象的出現，和高速汽輪發電機的特點有密切關系。
1)整流子振擺問題：
由于存在振擺，且振擺隨轉速的增加而加大，影響電刷與整流子的良好接觸。所以，充分發揮良好的換向性能，在大振擺的前提下，對電刷提出一個嚴峻的考驗；高速勵磁機換向比普通電機困難，振擺較大是其主要原因之一，為此，在振擺大的場合下，適當增加彈簧壓力，或在電刷壓板之間選擇良好的減震襯墊，對于改善換向有一定效果；
2）線速度高與電流分配均勻：
由于線速度高，易發生并聯電刷電流分配不均勻的現象。有時，電流都集中在一個或幾個電刷上，引起個別電刷過熱，電刷導線變色或燒斷。
引起電刷電流分配不均勻的主要原因：
a 電刷本身電阻率不均勻，額定電流相對較小。目前，國內普遍應用的300MW用電刷牌號：
NCC634（上海摩根），電阻率：20~25; 額定電流10A/?
LFC554(法國進口), 電阻率:15~20; 額定電流16A/?
b 機械上的原因
由于整流子或集電環偏心,轉軸軸向串動,刷盒不正或電刷與刷盒配合間隙不當,造成電刷在刷盒內浮動受阻或卡住,彈簧壓力不均,造成電刷與集電環或換向器接觸不穩定等;
c 電氣上的原因
由于滑動接觸面間的導電微粒分布不均勻,氧化膜厚度不均勻等造成接觸電阻大小不同;
d 滑動接觸面間氣體壓力的影響
電刷滑動接觸面與集電環(換向器)表面作高速相對滑動時,由于電刷在刷盒內晃動,造成電刷弧面大于集電環或整流子弧面,形成了楔形空間.在滑入邊,當電機在高速運轉時,粘附于集電環或整流子表面上且隨之旋轉的空氣層進入楔形空間,對電刷產生一個向上的作用力;而在電刷滑出邊同樣也存在一個楔形空間,在電機高速旋轉時,楔形空間里的空氣同樣會粘附于滑環或整流子表面被帶走,對電刷的弧面造成氣吸現象,使電刷受到一個向下的吸力.
在這種情況下,由于電刷前后兩部分受到方向相反的兩個力的作用,而且作用點不在一條直線上,會使電刷在刷盒里歪斜,結果擴大了滑入邊空氣楔的空間.隨著滑環或整流子現速度的提高,跟隨滑環或整流子旋轉的空氣對電刷滑入邊產生的向上的浮力以及對電刷滑出邊產生的向下的吸力也隨之增大.
一般情況下,在滑入邊和滑出邊形成的楔形空間相等時,且在線速度較高的情況下,滑入邊楔形空間里產生的向上的浮力要大于滑出邊楔形空間里所產生的吸力,這是因為進入滑入邊以前,滑環或整流子上粘附的空氣量及其動能要大于滑出邊楔形空間里帶走的空氣量及其動能(因為此處的空氣被帶走的速度是從零開始而加速的),在其他條件相同時,線速度越高,電刷受到帶入空氣所產生的向上的浮力越大,當大到足以克服滑出邊所受到的吸力,彈簧壓力和電刷的重量以及電刷與刷盒壁之間的摩擦力的總和時,電刷被滑環或整流子帶入的空氣托起,造成電刷與滑動接觸面分離而不導電;
另一部分關于電刷,當其滑出邊的楔形空間大于滑入邊的楔形空間時,帶走的空氣量就大于帶入滑入邊楔形空間的空氣量,因而產生的吸力就大于滑入邊楔形空間所產生的浮力,有使滑出邊楔形空間減少的趨勢,但電刷被刷盒架住,不可能改變其角度,因此,電刷被緊緊的吸附在滑環或整流子上,當然電流就從這些電刷經過,造成電流分配不均勻,這就是所謂的’氣墊’現象. 為了消除’氣墊’現象,我們看見:集電環上車削螺旋槽,電刷彈簧壓力加大,電刷假比重小而多孔.這些措施,都有利于空氣的排泄(在滑入邊)或吸入(在滑出邊),以減少氣墊的作用力.
總之,上述理論與實踐的總結,是客觀的,不可更改,不可否認的,在滿足高速勵磁機的設計運行原理的前提下,電刷的選型與應用則尤為重要.目前國際上較為公認的原則是,高速汽輪發電機用電刷,應該選擇:
接觸壓降大的(大于2.5V);
摩擦系數小的(小于0.20);
允許圓周速度高的(90~100m/s)
額定電流大的(大于12A/?)
4 電刷運行不正常的現象,原因,解決措施
為了使電刷使用者能夠了解引起非正常運行的各種原因,現將世界公認的法國羅蘭關于電刷運行的系統分析與解決辦法,呈現給中國的客戶.
非正常運行的表現 引起非正常運行的可能原因
A,電刷部分
1)電刷破損: 電刷部分或全部脫離滑環；
電刷鏡面不平滑，由此引起滑環工作面不平整；
電機軸承磨損；
電刷質量不佳；
滑環工作面出現平坦區帶；
刷握彈簧壓力選擇不當；
刷握磨損；
由傳動機械缺陷引起的震動
2)分層剝落: 刷握機械部件阻卡；
電刷在刷握阻卡；
電刷過軟；
電刷質量不佳；
3)過熱
刷下氣壓高于大氣壓力；
大氣中充滿化學物質；
空氣中含有粘滯性物質；
刷握機械部件阻卡；
電刷截面過大；
電刷與換向器接觸電阻過大；
電刷與換向器的接觸面磨光過度；
電刷導線的接頭尺寸選擇不當；
導線與接頭裝配不佳；
電刷質量不佳；
彈簧壓力不均勻；
4)與滑環脫離接觸
空氣中灰塵較大；
空氣中含有粘滯性物質；
刷握機械部件阻卡；
電刷在刷握中阻卡；
導線過短；
導線伸縮性不良；
潤滑油甩出；
刷握彈簧壓力選擇不當；
5)磨損均勻增大
空氣中灰塵較大；
空氣中濕度過低；
負荷波動范圍大；
電刷質量不佳；
刷握磨損；
6)磨損非均勻增大
大氣中充滿化學物質；
刷握機械部件阻卡；
并聯電刷電流分布不均；
導線及其接頭尺寸選擇不當或二者裝配質量不佳；
電刷質量不佳；
彈簧壓力不均勻；
7)火花發生在整個接觸面
刷下氣壓高于大氣壓力；
并聯電刷電流分布不均勻；
電刷質量不佳；
彈簧壓力不均勻；
8)火花發生在電刷邊緣
空氣中含有粘滯性物質；
刷握機械部件阻卡；
電刷在刷握中阻卡；
電刷過重；
電刷與換向器的接觸面磨光過度；
電機未找平
電機軸承磨損；
電刷質量不佳；
滑環工作面出現平坦區帶；
刷握磨損；
由傳動機械缺陷引起的震動；
9)接觸面發亮
刷辨觸及滑環；
刷辨過長；
B電刷附件
1)導線過熱 刷下氣壓高于大氣壓力；
電刷與換向器接觸電阻過大；
并聯電刷電流分布不均；
刷辨及其接頭尺寸選擇不當或二者裝配質量不佳；
刷辨材質過硬；
2)導線銹蝕
周圍有腐蝕性氣體；
大氣中充滿化學氣體；
3)導線脫出
周圍有腐蝕性氣體；
并聯電刷電流分布不均；
刷辨及其接頭尺寸選擇不當或二者裝配質量不佳；
電刷質量不佳；
滑環工作面出現平坦區帶；
刷握磨損；
4)接線片過熱 電刷與換向器接觸電阻過大；
并聯電刷電流分布不均；
刷辨及其接頭尺寸選擇不當或二者裝配質量不佳；
刷辨材質過硬；
C滑環
1)燒傷 刷下氣壓高于大氣壓力；
電刷部分或全部脫離滑環；
電刷過重；
刷辨過短；
滑環材質中含有有害物質；
啟動電流過大；
2）變形 同步電機滑環上電刷排布不均， 導致滑環不同部位非均勻生熱
停機情況下與電刷材質發生局部反應；
電機總是停在同一位置；
由傳動機械缺陷引起的震動；
3）多有小槽溝 刷下氣壓高于大氣壓力；
周圍有腐蝕性氣體
空氣中濕度過低；
刷握機械部件阻卡；
電刷部分或全部脫離滑環；
電刷在刷握中阻卡；
電刷過重；
電刷截面過大；
刷辨過短；
刷辨伸縮性不良；
電刷質量不佳；
刷握彈簧壓力選擇不當；
4）過熱 大氣中充滿化學物質；
電刷與刷盒間隙過大；
電刷與換向器的接觸面磨光過度；
電機過負荷；
電刷質量不佳；
刷握彈簧壓力選擇不當；
通風不良；
5）呈現不同色調 同步電機滑環上電刷排布不均，導致滑環不同
部位非均勻生熱；
停機情況下與電刷材質發生局部反應；
電機總是停在同一位置；
電刷質量不佳；
啟動電流過大；
由傳動機械缺陷引起的震動；
6）呈現波狀外形 停機情況下與電刷材質發生局部反應；
電機總是停在同一位置；
滑環材質中含有有害物質；
滑環工作面出現平坦區帶；
啟動電流過大；
由傳動機械缺陷引起的震動；
7）出現浸蝕性磨損 空氣中濕度過大；
書握機械部件阻卡；
電刷在刷和中阻卡；
電刷過重；
電刷截面過大；
電刷與換向器接觸電阻過??；
刷辨過短；
刷辨伸縮性不良；
潤滑油甩出；
電刷質量不佳；
刷握彈簧壓力選擇不當；
電機中的跳動
