| 別名 | 螺絲 |
|---|---|
| 種類 | 螺釘 |
| 公稱直徑 | 多款 |
| 表面處理 | 不經處理 |
| 產品等級 | 無 |
| 產品規格 | M3-M12 |
| 公稱長度 | 多款 |
| 類別 | 其它 |
| 應用范圍 | 緊定 |
| 作用方式 | 壓鉚 |
| 標準編號 | PEM |
| 頭型 | 圓頭 |
| 標準類型 | 美標 |
| 螺紋規格 | 多款 |
| 槽型 | 多款供選 |
| 螺紋公差 | 4h |
| 品牌 | 宏茂 |
| 型號 | 多款 |
| 加工定制 | 是 |
| 材料等級 | 不銹鋼 |

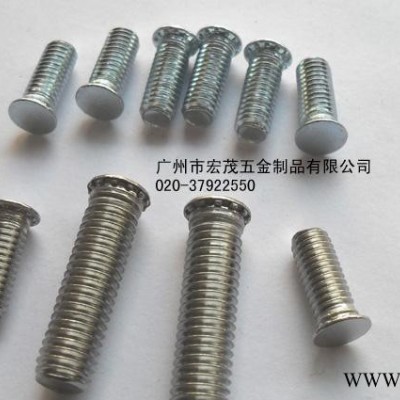

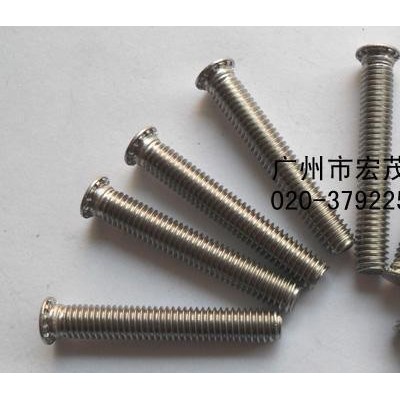

壓鉚螺釘，是壓鉚螺柱行業里用車床車削出來的螺柱，它的材質一般有不銹鋼的和碳鋼的，還有銅的，銅材質可為分H59銅和H62銅。不銹鋼的有分為不銹鋼SUS304和不銹鋼SUS303或者還有SUS302等的，碳鋼的一般我們說成易削鐵的。就是容易車削的鐵棒.壓鉚螺釘是一款用在鈑金上使用的緊固件產品。
壓鉚螺釘源于美國PEM/TEXRON等公司專業為電信行業、鈑金行業、電子電器等產品生產的專用的五金產件，國內目前生產的壓鉚螺釘都是參考PEM標準生產，形狀有圓頭和六角頭兩種。
生產壓鉚螺釘?shù)牟牧弦话悴捎锰间摵蚐US304不銹鋼兩種，碳鋼材料的壓鉚螺釘在生產完成后需熱處理和鍍鋅。、
在使用過程中需在基體上開一個小孔，將壓鉚螺釘放入孔內，采用鉚壓設備平行的均勻的在頭部平壓，因壓鉚螺釘?shù)念^部下有齒紋壓花，當壓入后，基體在壓鉚螺釘?shù)闹車a(chǎn)生變形，和齒紋發生咬合現象，從而形成一個牢固的外螺紋。
壓鉚螺釘有公制和美制兩種標準，具體牙紋和普通緊固件一樣。

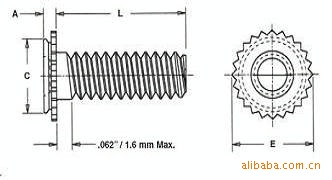

產品尺寸
該緊固件用于銑削鉚接在盲孔內，能承受較大的負重。隱藏頭部使得即使面板從反面緊固也能使鉚接處保持光滑。 | 產品表述及編號內容 | |
| 型號 | CFH C-M4-8 CH為型號(CH=短柄,CFH=長柄); C為代碼(A=鋁,C=不修鋼) | |
| 螺紋編碼 | CFHC-M4-8 | |
| 長度編碼 | CFHC-M4-8 | |
| 產品材料及表面處理 | ||
| 材質 | 300系列不銹鋼 | |
| 表面處理 | 鈍化 | |
| 適應板材硬度 | HRB70以下 | |
| 螺紋 | ExternalANSI B1.1 2A /ANSI / ASMEB1.13M, 6g | |
所有尺寸單位為英寸
| 螺紋尺寸 | 類型 | 螺紋編碼 | 長度編碼“L”±0.4 | 板材最小厚度 | 安裝孔尺寸+.003 -.000 | 板孔最小深度 | A 最大 | E±.010 | C 最大 | 孔中心與安裝板邊緣最小距離 | 連接零件最大孔 | ||||||
| 產品材質 | |||||||||||||||||
| 鋁材 | 不銹鋼 | ||||||||||||||||
| M3*0.5 | CHA | CHC | M3 | 6 | 8 | 10 | 12 | 16 | 20 | 1.6 | 4.37 | 1.1 | 1.1 | 5.21 | 4.35 | 4 | 3.6 |
| CFHA | CFHC | 2.4 | 1.91 | 1.91 | |||||||||||||
| M4*0.7 | CHA | CHC | M4 | 8 | 10 | 12 | 16 | 20 | 25 | 1.6 | 7.37 | 1.1 | 1.1 | 8.33 | 7.35 | 5.6 | 4.6 |
| CFHA | CFHC | 2.4 | 1.91 | 1.91 | |||||||||||||
| M5*0.8 | CHA | CHC | M5 | NA | 10 | 12 | 16 | 20 | 25 | 1.6 | 7.93 | 1.1 | 1.1 | 8.89 | 7.9 | 6.4 | 5.6 |
| CFHA | CFHC | 2.4 | 1.91 | 1.91 | |||||||||||||
產品與板的鉚接
產品的性能數椐
| 產品類型 | 螺紋編碼 | 扭出力 (N.m) | 安裝板材質 | |||
| 冷軋鋼 | 5052-H34鋁合金 | |||||
安裝力 (KN) | 推出力 (N) | 安裝力 (KN) | 推出力 (N) | |||
| CHC | M3 | 0.5 | 8 | 1065 | 6.2 | 575 |
| M4 | 2 | 17.8 | 1200 | 12.5 | 800 | |
| M5 | 3.6 | 22.2 | 1290 | 17.8 | 930 | |
| CFHC | M3 | 0.5 | 8.9 | 1065 | 6.7 | 890 |
| M4 | 2 | 14.7 | 1955 | 13.3 | 1375 | |
| M5 | 3.6 | 17.8 | 3020 | 15.6 | 1600 | |
| CHA | M3 | 0.3 | 6.2 | 555 | ||
| M4 | 1.2 | 12.5 | 645 | |||
| M5 | 2.16 | 17.8 | 755 | |||
| CFHA | M3 | 0.3 | 6.7 | 845 | ||
| M4 | 1.2 | 13.3 | 1065 | |||
| M5 | 2.16 | 15.6 | 1330 | |||
其它需要考慮的因素
無論是手動安裝還是自動安裝CH系列產品，為了達到最佳安裝效果，我們建議您使用安裝機。有安裝機需求，請聯系我們。
C-412-220 小型機身（并可加配移動底座） |  |

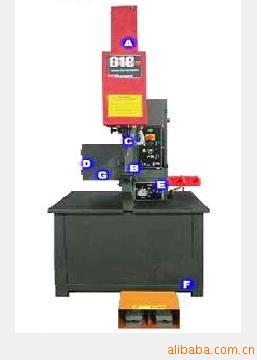

| C-618PLUS-H HAEGER的本地化機型，最具競爭優勢,手動壓接，適用中型工件和小批量壓接 ▲6 噸 (54kN) 沖壓載荷，18英寸 (457mm)喉深 ▲可靠性強，性能高，全液壓驅動 ▲在原來618的基礎上提高了15%的壓接速度 ▲含Haeger 的專利安全系統 ▲全液壓驅動 ▲因基材的不同可設置不同的駐留載荷時間 ▲可在任何行程點施加工作壓力 |  |
